Zestawy osłon termicznych rur wydechowych: wymiarowanie, szczeliny powietrzne i montaż

Gorąca rura wydechowa nie zawsze wymaga izolacji na całej swojej długości. Czasami problemem jest krótki odcinek pod tunelem skrzyni biegów, obok połączenia węża lub blisko panelu nadwozia. W takiej sytuacji, prawidłowo umieszczona osłona termiczna rury wydechowej może zabezpieczyć odsłonięty obszar bez konieczności izolowania całej rury.

Ważnym zakupem nie jest tylko kawałek metalu. To osłona o odpowiednim zasięgu, właściwej konstrukcji termicznej i elementach montażowych pasujących do zainstalowanego układu wydechowego. Zestaw może pasować do średnicy rury, a mimo to być nieodpowiedni dla przestrzeni wokół niej.

BSTFLEX oferuje zestaw osłony termicznej rury wydechowej ze stali nierdzewnej oraz zestaw aluminiowej osłony termicznej wydechu. Oba stanowią punkt wyjścia dla projektów osłon rur samochodowych; ostateczny wybór powinien być zgodny z rysunkiem montażowym i warunkami eksploatacji.

Sprawdź średnicę rury i rozmiar osłony oddzielnie

Przed porównaniem materiałów należy ustalić trzy wymiary: średnicę zewnętrzną rury wydechowej, wymiary samej osłony oraz przestrzeń zajmowaną przez kompletny zamontowany zespół.

Aktualne wykazy produktów BSTFLEX podają następujące wymiary referencyjne. Są to opisy katalogowe, a nie rysunek końcowej instalacji.

Wymiar osłony 120 mm nie oznacza, że pasuje ona do rury 120 mm. Zakres montażowy jest wymieniony oddzielnie. Przed użyciem którejkolwiek z tych wartości w obliczeniach prześwitu należy potwierdzić dostarczony profil osłony, strukturę izolacji i układ wsporników.

Na przykład rura o zmierzonej średnicy zewnętrznej 2,5 cala ma 63,5 mm, a średnica zewnętrzna 3 cale to 76,2 mm. Obie mieszczą się w podanym zakresie 52–90 mm, ale kołnierz, tuleja łącząca lub pobliskie zgięcie mogą nadal uniemożliwić montaż. Średnica zewnętrzna 4 cale to 101,6 mm i wykracza poza podany zakres.

Zmierz rzeczywiste miejsce montażu. Nie zamawiaj produktu tylko na podstawie nominalnego rozmiaru rury i nie myl średnicy wewnętrznej rury ze średnicą zewnętrzną.

Zasięg ma zarówno kierunek, jak i długość

Wyobraź sobie rurę wydechową pod podłogą pojazdu, obok której znajduje się złącze elektryczne. Osłona umieszczona tylko nad rurą może zmniejszyć bezpośrednie promieniowanie cieplne w stronę podłogi, pozostawiając złącze obok rury odsłonięte. Obrócenie tej samej osłony zmienia obszar, który ona chroni.

Zaznacz na zdjęciu instalacji element, który wymaga ochrony. Następnie sprawdź kątowy zasięg osłony wokół rury oraz jej długość wzdłuż rury. Sprawdź ekspozycję wokół obu końców, wokół zgięć i przez wszelkie niezbędne otwory.

Częściowa osłona rury różni się od maty zaprojektowanej do otoczenia całego komponentu. Przedłużenie częściowej osłony aż do całkowitego zamknięcia wydechu to zmiana konstrukcyjna, a nie automatyczne ulepszenie. Zasięg powinien być zgodny z celem termicznym i ograniczeniami producenta układu wydechowego.

Dla samochodowej osłony termicznej wydechu celem może być temperatura panelu podłogowego, węża, złącza lub sąsiedniej obudowy. Określ ten cel, zamiast prosić tylko o lepiej wyglądającą lub grubszą osłonę.

Zachowaj szczelinę powietrzną wymaganą przez projekt

Niektóre osłony rur wydechowych wykorzystują wsporniki lub dystanse, aby utrzymać separację od gorącej rury. Inne zawierają izolację w konstrukcji przeznaczonej do bliższego kontaktu. Metoda montażu musi być dopasowana do wybranego produktu.

W konstrukcji z dystansami szczelina ogranicza bezpośredni kontakt między rurą a osłoną i wpływa na przepływ powietrza wokół zespołu. Osłona nadal odbiera promieniowanie cieplne, a jej wsporniki mogą przewodzić ciepło. Szczelina powietrzna jest zatem częścią systemu termicznego, a nie gwarancją, że zewnętrzna powierzchnia pozostanie chłodna.

Nie spłaszczaj wsporników ani nie wypełniaj szczeliny dodatkową izolacją, chyba że taka modyfikacja jest częścią zatwierdzonego projektu. Podobnie nie zakładaj, że odsunięcie osłony dalej od rury poprawi każdą instalację: może to zmniejszyć prześwit do chronionego komponentu.

Potwierdź minimalny odstęp instalacyjny przy wspornikach, krawędziach osłon i kolankach rur. Sprawdź go ponownie po uwzględnieniu ruchu układu wydechowego i rozszerzalności cieplnej. Nominalna średnica powłoki nie jest w stanie samodzielnie określić tych lokalnych prześwitów.

Szersze rozróżnienie między osłonami dystansowymi a izolacją ściśle przylegającą zostało omówione w naszym przewodniku po osłonach termicznych układu wydechowego.

Zdecyduj, gdzie umieścić obejmy przed złożeniem zamówienia

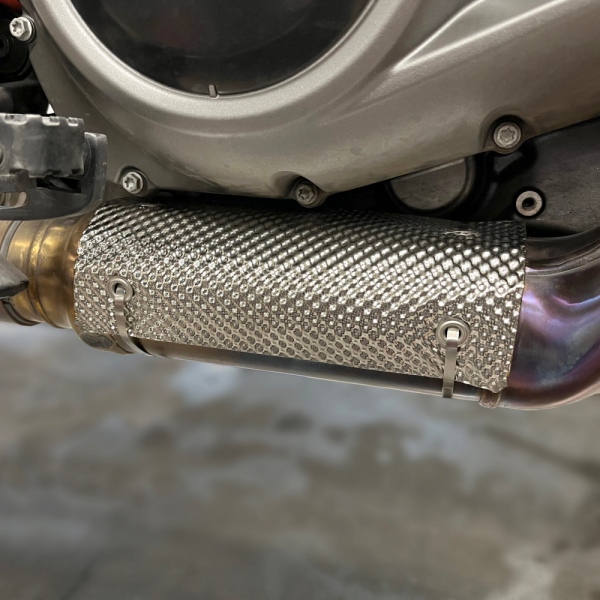

A zaciskowa osłona termiczna układu wydechowego wymaga odpowiednich punktów mocowania, a także obejm o właściwej średnicy. Zaznacz proponowane lokalizacje obejm na rysunku rury, uwzględniając przestrzeń potrzebną na dostęp do elementów złącznych.

Sprawdź spoiny, kołnierze, gniazda czujników i zmiany średnicy rury. Mogą one kolidować z obejmą lub przesuwać osłonę z zamierzonej pozycji. Osprzęt powinien utrzymywać osłonę bez obciążania nieodpowiedniej części układu wydechowego.

Nie mocuj standardowego zestawu osłon rur na złączu elastycznym lub mieszku w sposób ograniczający jego ruch. Zapewnij dostęp do okablowania czujników, odpływów i przyłączy serwisowych. Użyj określonego osprzętu i instrukcji dokręcania dla dostarczonego zestawu, zamiast ogólnej wartości momentu obrotowego.

Osłona nie jest wspornikiem układu wydechowego. Nie może również naprawić pękniętej rury, uszkodzonego wieszaka ani nieszczelności wydechu. Rozwiąż te problemy przed oceną dodatkowej ochrony termicznej.

Porównaj kompletny zestaw, a nie tylko aluminium ze stalą nierdzewną

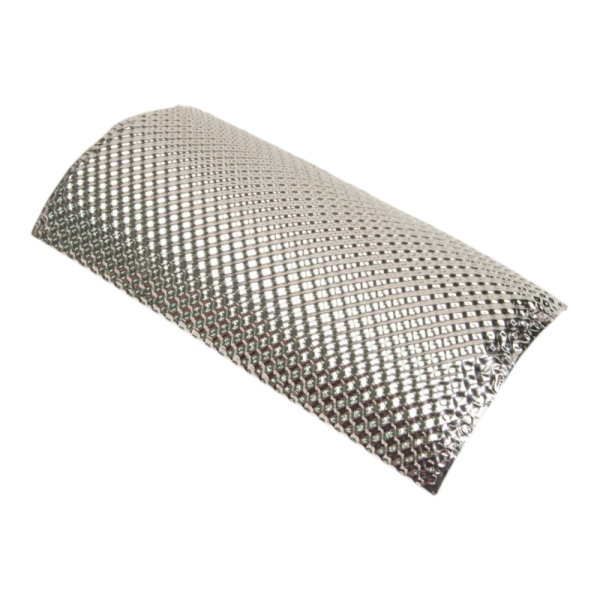

Zestaw ze stali nierdzewnej BSTFLEX wykorzystuje osłonę ze stali nierdzewnej 304 z warstwą izolacyjną. Zestaw aluminiowy wykorzystuje półsztywną, prefabrykowaną konstrukcję wielowarstwową; jego specyfikacja obejmuje wsporniki montażowe ze stali nierdzewnej, śruby i obejmy zaciskowe.

Te opisy identyfikują różne konstrukcje wyjściowe. Nie określają one, która z nich zapewni najniższą temperaturę w konkretnym pojeździe. Zapytaj o gatunek i grubość metalu, rodzaj izolacji, gotowy profil, układ montażowy i dopuszczalne warunki eksploatacji.

W przypadku projektu wrażliwego na wagę, porównaj masę całego proponowanego zespołu. W przypadku instalacji narażonej na zanieczyszczenia drogowe lub kontakt mechaniczny, sprawdź powierzchnię zewnętrzną, krawędzie i szczegóły mocowania. Sama nazwa materiału nie określa tych cech.

Wymagania temperaturowe wymagają również określenia lokalizacji. Temperatura spalin, temperatura powierzchni rury, temperatura gorącej strony izolacji i temperatura zewnętrznej powierzchni osłony to różne pomiary. Potwierdź, czego dotyczy każdy z podanych limitów.

Kiedy problem wymaga zastosowania podkładki lub wkładki

Zestaw do długich rur nie zawsze jest najbardziej użytecznym kształtem. Gdy potrzebna jest ochrona wokół lokalnego zgięcia lub niewielkiego odsłoniętego obszaru, sprawdź podkładkę osłony termicznej ze stali nierdzewnej. Jej konstrukcja zamyka izolację wysokotemperaturową między powierzchniami ze stali nierdzewnej, ze spawanymi szwami i oczkami montażowymi. Produkt można formować wokół krzywizn, ale jego mocowanie i prześwit nadal wymagają weryfikacji zastosowania.

Inna sytuacja pojawia się, gdy układ wydechowy ma już odpowiednią osłonę zewnętrzną, a wymagana jest wkładka izolacyjna za nią. Wkładka osłony termicznej układu wydechowego jest przeznaczona do tej przestrzeni między rurą a osłoną zewnętrzną. Nie jest to zamienna nazwa dla zewnętrznego zestawu zaciskowego.

Jeśli celem jest ściśle przylegająca izolacja na większym obszarze rury, użyj przewodnika doboru izolacji rur wydechowych do oceny płaszczy, rękawów i innych konstrukcji. Zachowaj jasne rozróżnienie w zamówieniu: osłona montowana na rurze, podkładka lokalna, ukryta wkładka lub płaszcz izolacyjny.

Spójrz na temperaturę chronionego komponentu

Przydatny test odpowiada na pierwotne pytanie termiczne. Jeśli problemem był przegrzany złącze, zmierz to złącze lub jego określony punkt oceny. Niższy odczyt w środku osłony nie dowodzi, że złącze obok jej krawędzi jest odpowiednio chronione.

Ustal warunki testowe przed porównaniem wyników: obciążenie silnika, temperatura otoczenia, przepływ powietrza, czas pracy i miejsca pomiaru. Uwzględnij pracę przy niskim przepływie powietrza lub okres po wyłączeniu, gdy warunki te mają znaczenie dla zastosowania.

Użyj wykwalifikowanego personelu i metody pomiarowej dostosowanej do testowanych powierzchni. Sprawdź końce osłony, otwory i obszary montażowe, a także sekcję środkową. Zarejestruj konfigurację, aby każde porównanie wykorzystywało te same warunki pokrycia i instalacji.

Po bezpiecznym ostygnięciu układu wydechowego sprawdź, czy nie ma ruchu, otarć, poluzowanych mocowań i zmian w prześwicie. Osłona musi pozostać w zamierzonej pozycji, aby jej wydajność termiczna pozostała znacząca.

Nie interpretuj redukcji ciepła jako gwarancji bezpiecznego dotyku. Zachowaj wymagane oryginalne osłony i prześwity oraz uzyskaj zatwierdzenie aplikacji przed dodaniem izolacji wokół katalizatorów, filtrów cząstek stałych lub innych wrażliwych na temperaturę elementów układu wydechowego.

Zmień szkic instalacji w przejrzystą wycenę

W przypadku zapytania o standardowy zestaw, określ referencję produktu, zmierzoną średnicę zewnętrzną rury, użyteczną długość montażową i dostępną przestrzeń wokół proponowanej osłony. Dołącz zdjęcie z zaznaczonym chronionym komponentem.

W przypadku niestandardowej osłony termicznej rury wydechowej, dodaj zwymiarowany widok z boku i przekrój. Pokaż wymagane pokrycie, pozycje wsporników, zgięcia, części sąsiadujące i maksymalną dopuszczalną gotową kopertę. Określ warunki pracy i wymagania dotyczące temperatury komponentu, które osłona musi spełnić.

Określ, czy wycena powinna obejmować samą osłonę, czy kompletny zespół z izolacją, wspornikami, obejmami i elementami złącznymi. W przypadku dostaw produkcyjnych uwzględnij ilość prototypów, oczekiwaną wielkość partii i rewizję rysunku. Zapisz, które wymiary i szczegóły materiałowe są ustalone, a które mogą zostać zaproponowane przez BSTFLEX.

Niestandardowy rozwój można omówić w ramach gamy produktów osłon termicznych i izolacji układu wydechowego BSTFLEXCelem jest część, która pokrywa wymagany obszar i pasuje do instalacji, a nie po prostu większa wersja katalogowej osłony.

Prześlij wymiary rury wydechowej oraz zdjęcia instalacji do BSTFLEX w celu doboru zestawu lub uzyskania wyceny indywidualnej. Wskaż zestaw ze stali nierdzewnej lub aluminium jako punkt odniesienia, jeśli jest to stosowne, oraz dołącz wymagane elementy montażowe i ich ilość.
