Tłumik wydechu nagrzewnicy diesla należy dobrać pod kątem redukcji hałasu, akceptowalnego oporu wydechu i przydatności do miejsca montażu.Dopasowanie średnicy rury odpowiada jedynie na pytanie o połączenie. Nie oznacza to jednak, że tłumik nadaje się do przedziału łodzi, że nagrzewnica wytrzyma całą trasę wydechu ani że deklarowana redukcja hałasu dotyczy danej instalacji.
Głównym wyborem przy zakupie jest wybór pomiędzy oddzielnym tłumikiem liniowym a rurą wydechową ze zintegrowanym tłumikiem. Przed wyborem komponentu należy porównać gotowe rozwiązania, w tym złącza, odpływ, izolację i dostęp serwisowy.

Przed zamówieniem tłumika zidentyfikuj ścieżkę hałasu
Tłumik wydechowy działa na dźwięk przemieszczający się przez układ wydechowy. Tłumik powietrza do spalania działa po stronie dolotowej. Żadnego z nich nie należy traktować jako uniwersalnego rozwiązania dla każdego dźwięku wydobywającego się z instalacji grzewczej.
Odróżnij hałas wylotu spalin od hałasu wlotu powietrza do spalania oraz dźwięku przenoszonego przez punkty montażowe. Przed zmianą układu wydechowego poproś instalatora o zidentyfikowanie źródła. Nie blokuj żadnego z kanałów powietrza, aby sprawdzić, czy nagrzewnica będzie cichsza.
Jeżeli zidentyfikowanym źródłem jest wlot powietrza do spalania, należy sprawdzić oddzielnetłumik powietrza spalaniaElement po stronie dolotowej nie zastępuje tłumika wydechu nagrzewnicy diesla.
Oddzielny tłumik liniowy czy zintegrowana rura wydechowa?
Oddzielny tłumik liniowy jest podłączony między sekcjami wydechowymi. Zintegrowana konstrukcja integruje sekcję tłumiącą z dostarczanym układem wydechowym. Rozróżnienie dotyczy obudowy i interfejsów; nie określa, który układ jest cichszy.
| Punkt decyzyjny | Oddzielny tłumik liniowy | Zintegrowany układ wydechowy |
|---|---|---|
| Układ połączeń | Zidentyfikuj osobno wlot, wylot tłumika oraz przyległe złącza rurowe. | Zidentyfikuj dostarczone końce zespołu i wszelkie połączenia znajdujące się poza nimi. |
| Dostępna przestrzeń | Pozostaw miejsce na korpus, połączenie i zatwierdzone punkty podparcia. | Sprawdź całą obudowę zespołu, łącznie z sekcją tłumiącą i osłoną zewnętrzną. |
| Planowanie wymiany | Sprawdź, czy tłumik można wymienić oddzielnie, stosując zatwierdzone części. | Określ, który zespół należy wymienić i czy połączenia pozostają dostępne. |
| Ochrona termiczna | Określ wymaganą ochronę zarówno rury, jak i tłumika, a nie tylko rury. | Sprawdź, które sekcje mają izolację, a gdzie pozostały odsłonięte fragmenty metalu. |
| Wymagane dowody | Sprawdź wybrany tłumik w ukończonej trasie wydechu. | Sprawdź wybrany zespół w ukończonej trasie wydechowej. |
Integracja może wyeliminować konieczność stosowania oddzielnie umieszczonego pojemnika, w zależności od projektu. Nie eliminuje jednak konieczności weryfikacji pozostałych połączeń ani zapewnienia dostępu w celu inspekcji.
Dopasowanie rozmiaru połączenia to tylko pierwsza kontrola
Zanotuj wymiary połączeń nagrzewnicy, tłumika i wylotu. Wyjaśnij, czy wymiar opisuje otwór rury, średnicę zewnętrzną przyłącza, czy oznaczenie nominalne. Użyj rysunku przyłącza, zamiast polegać na zdjęciu lub udostępnionej etykiecie z rozmiarami.
Istniejącyśrednica węża wydechowego nagrzewnicy diesla i przewodnik po połączeniachdotyczy kontroli wymiarów. Przy wyborze tłumika należy przeprowadzić dalszą analizę: potwierdzić ścieżkę gazową, zatwierdzoną konstrukcję złącza i dopuszczalną konfigurację układu wydechowego.
Komponent może pasować fizycznie, nie będąc odpowiednim do warunków pracy. Nie rozwiązuj problemu niekompatybilnego połączenia poprzez zbyt mocne dokręcenie zacisku lub zakrycie połączenia pod izolacją.

Przegląd przeciwciśnienia na całej długości drogi wydechowej
Ogrzewacz musi odprowadzać spaliny przez rurę, kolanka, tłumik i układ wylotowy. Dlatego też należy ocenić opory wylotowe dla całego systemu. Pozytywna opinia o jednym elemencie nie oznacza jeszcze oporności całej instalacji.
Należy ściśle przestrzegać zatwierdzonych przez producenta nagrzewnicy kryteriów układu, ograniczeń długości i przeciwciśnienia. W przypadku konieczności wykonania obliczeń lub pomiarów, należy uzgodnić metodę z odpowiedzialnym instalatorem lub inżynierem systemu. Nie należy przenosić limitu z kanału ciepłego powietrza w kabinie ani z innego modelu nagrzewnicy.
Propozycja dodania drugiego tłumika to zmiana systemu, a nie automatyczna poprawa hałasu. Przed dodaniem części należy zarejestrować zmieniony układ i uzyskać jego akceptację. Dłuższa rura lub bardziej zwężony kanał nie zastąpią odpowiednio dobranego elementu akustycznego.
Użytecznym celem zakupu jest obniżenie hałasu spalin w dopuszczalnych warunkach pracy nagrzewnicy.Propozycja, która spełnia rozsądne cele, ale przekracza dopuszczalne ograniczenia dotyczące spalin, nie jest akceptowalnym substytutem.
Do zastosowań morskich wymagane jest coś więcej niż tylko wykończenie ze stali nierdzewnej
Tłumik przeznaczony do montażu zewnętrznego w pojeździe może mieć inny szew lub układ odpływu kondensatu niż tłumik przeznaczony do zamkniętej instalacji morskiej. Nie należy zakładać, że obudowa ze stali nierdzewnej, osłona izolacyjna lub pasująca średnica sprawiają, że te dwa elementy są zamienne.
W przypadku tłumika spalin nagrzewnicy morskiej należy potwierdzić gazoszczelną konstrukcję i wymagane połączenia w proponowanej lokalizacji. Wyciek spalin nie może docierać do pomieszczeń mieszkalnych ani być zasysany do wlotu powietrza obiegowego nagrzewnicy. Szafka nie jest automatycznie zewnętrznym miejscem montażu.
Niniejsza dyskusja dotyczy suchych spalin z nagrzewnicy kabinowej. Nie jest to specyfikacja dla mokrego układu wydechowego silnika napędowego. Kompletna instalacja nagrzewnicy wymaga fachowej kontroli, odpowiedniej wentylacji i sprawnego alarmu tlenku węgla odpowiedniego do instalacji; alarm nie zastępuje sprawnego układu wydechowego.
Odpływ kondensatu musi być zgodny z zatwierdzoną konfiguracją
Zapytaj, jak odprowadzana jest skroplona woda w dokładnym położeniu montażu i instalacji. Nie kopiuj instrukcji odpływu z zewnętrznego układu pojazdu do komory łodzi. Podobnie, nie blokuj istniejącego odpływu ani nie modyfikuj szwów, aby przekształcić nieodpowiedni tłumik w element morski.
Wszelkie instalacje odpływowe muszą być zgodne z instrukcjami dotyczącymi nagrzewnicy i wybranego zespołu wydechowego. Należy to udokumentować na rysunku instalacyjnym, aby izolacja, wsporniki lub późniejsze modyfikacje nie zakłócały jego działania.

Co powinien powiedzieć wskaźnik redukcji szumów?
Stwierdzenie takie jak „cicha praca” nie jest mierzalnym kryterium zakupu. Redukcja decybeli wymaga również odniesienia: działającego ogrzewania, konfiguracji wydechu, miejsca pomiaru i warunków testowych. Wyniku pomiaru dla wydechu nie należy przedstawiać jako tej samej redukcji wewnątrz kabiny.
W przypadku porównania z producentem OEM, przed oceną próbek należy uzgodnić reprezentatywne sprawdzenie akustyczne. Należy zapisać stan pracy grzałki, ustawienia instrumentu, położenie mikrofonu, warunki otoczenia i konfigurację bazową. Zamiast wybierać tylko najcichszy wynik, należy powtórzyć ustalone punkty pracy. Jeśli konkretny dźwięk ma znaczenie, należy poprosić o odpowiednie informacje o częstotliwości oraz o poziomie głośności.
Użyj punktu odniesienia dozwolonego przez producenta nagrzewnicy. Nie demontuj wymaganego tłumika ani innego obowiązkowego elementu układu wydechowego tylko po to, aby dokonać porównania. Traktuj testy akustyczne, ograniczenia przepływu spalin i szczelności gazowej jako oddzielne kontrole odbiorcze; pozytywny wynik jednej kontroli nie dowodzi pozytywnego wyniku pozostałych.
Przechowuj zbiorniki gazu, izolację i podpory oddzielnie
Metalowy układ wydechowy i jego określone połączenia zatrzymują gazy spalinowe. Izolacja termiczna służy innemu celowi. Nie należy polegać na niej w przypadku nieszczelności lub nieprawidłowo dopasowanego połączenia.
Należy określić wymiary zewnętrzne i odstępy wokół gotowego urządzenia. Izolacja nie gwarantuje automatycznie bezpieczeństwa zewnętrznego w dotyku ani nie pozwala na kontakt z okablowaniem, przewodami paliwowymi lub elementami wykończenia wnętrza. Wymagania dotyczące montażu i odstępów nadal obowiązują.

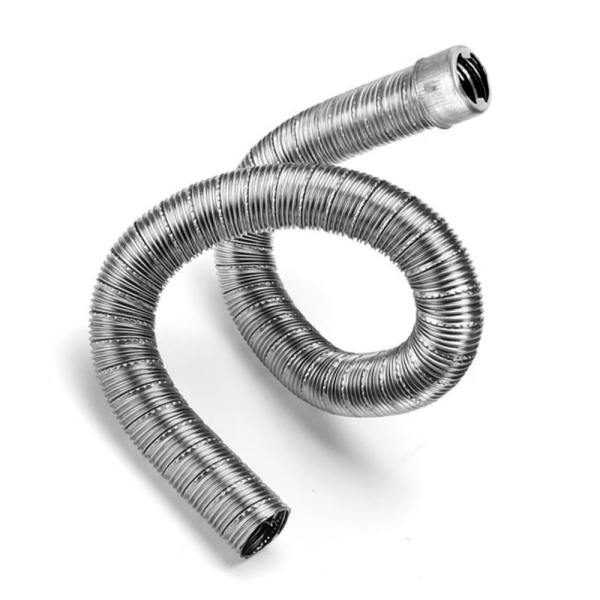

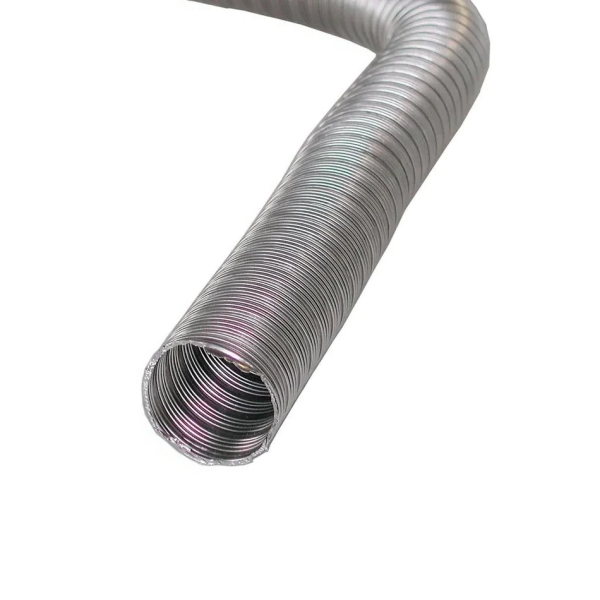

W przypadku konieczności zastosowania oddzielnej rury łączącej, firma BSTFLEX wymieniaelastyczny wąż wydechowy do nagrzewnicy diesla ze stali nierdzewnej. Wybierz ją jako element zatwierdzonej trasy, a nie jako pozwolenie na umieszczenie elastycznej rury wydechowej w dowolnym miejscu wewnątrz pojazdu lub statku.
Zaznacz na rysunku miejsca podparcia i dostęp serwisowy. Unikaj obciążania tłumika ciężarem połączenia, które nie zostało zaprojektowane do jego podtrzymywania. Przed montażem sprawdź ewentualne naddatki na cięcie; nie zakładaj, że zintegrowaną sekcję tłumiącą można skrócić jak zwykłą rurę.
Określ zestaw wydechowy z tłumikiem OEM jako część kompletną
Dokładne zapytanie powinno pozwolić dostawcy odróżnić żądany zestaw od standardowego tłumika zamiennego. Poniższe pola stanowią listę kontrolną proponowanego zakupu; nie są one opublikowanymi ocenami ani wcześniejszymi zatwierdzeniami dla konkretnego produktu.
| Pole specyfikacji | Informacje do podania |
|---|---|
| Ogrzewacz i lokalizacja | Dokładny model grzejnika i informacja, czy jest on montowany zewnętrznie, w komorze urządzenia czy w instalacji morskiej. |
| Połączenia i koperta | Wymiary wlotu i wylotu, typ przyłącza, ogólna trasa, orientacja i dostępna przestrzeń. |
| Wymagania dotyczące układu wydechowego | Obowiązujące ograniczenia producenta, dozwolone komponenty i wszelkie wymagane oceny strat ciśnienia. |
| Obiektyw akustyczny | Miejsce występowania hałasu budzącego obawy, stany operacyjne oraz uzgodniona metoda pomiaru lub udokumentowany cel. |
| Ograniczanie i drenaż | Wymagane dowody szczelności gazowej, specyfikacja połączeń i zatwierdzony układ zarządzania kondensatem. |
| Ochrona termiczna | Wymagana izolacja, ochrona zewnętrzna, warunki ekspozycji i dopuszczalna obudowa. |
| Zatwierdzenie i dostawa | Ilość próbek, ilość produkcyjna, wersja rysunku, wymagana dokumentacja i wymagania dotyczące pakowania. |
Należy zachować możliwość identyfikacji zatwierdzonej konstrukcji. Zmiana wnętrza tłumika, układu połączeń lub izolacji powinna zostać rozpatrzona pod kątem wymagań, na które może mieć wpływ, a nie zaakceptowana wyłącznie ze względu na niezmienione wymiary zewnętrzne.

Zintegrowana opcja wydechu BSTFLEX

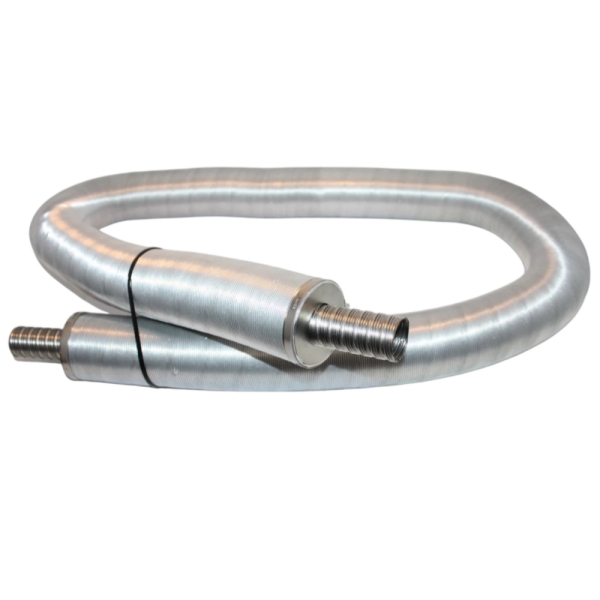

TenUkład wydechowy BSTFLEX Marine ze zintegrowanym tłumikiemŁączy sekcję wydechową ze stali nierdzewnej z wbudowanym tłumikiem, izolacją odporną na ciepło i wielowarstwową aluminiową rurą ochronną. Dostępne opcje personalizacji obejmują wymiary rur, konfigurację tłumika, grubość izolacji i orientację połączeń.
Aby uzyskać wycenę projektu, poproś dostawcę nagrzewnicy lub inżyniera odpowiedzialnego za projekt o potwierdzenie dokładnej dostarczonej konfiguracji oraz o dokumentację techniczną. Nie należy wnioskować o zmierzonej redukcji hałasu, limicie strat ciśnienia ani o zatwierdzeniu instalacji wyłącznie na podstawie nazwy produktu.
Należy do szerszegoAsortyment przewodów grzewczych i rur ochronnych BSTFLEX. W wykazie materiałów należy oddzielić elementy układu wydechowego od kanałów powietrza do kabiny i akcesoriów wlotu powietrza do spalania.
Zapytaj o zespół tłumika wydechu nagrzewnicy
Prześlij dane identyfikacyjne ogrzewacza, schemat połączeń, zdjęcia instalacji i wymaganą trasę. Określ, czy oceniasz zintegrowany układ wydechowy, czy wymieniasz istniejący element, a także uwzględnij cel dotyczący hałasu, obowiązujące limity wydechu, wymagania dotyczące izolacji oraz ilość zamówienia.
W przypadku pobierania próbek OEM należy określić kontrole i dokumenty wymagane przed zatwierdzeniem produkcji. Wycena komponentów i zatwierdzenie kompletnej instalacji grzejnika to oddzielne kroki.
Wyślij swoje wymagania dotyczące zespołu wydechu wyciszonego
FAQ: Tłumiki wydechu do nagrzewnic Diesla
Jaka jest różnica pomiędzy tłumikiem nagrzewnicy diesla a tłumikiem wydechowym?
W tym zastosowaniu tłumik i tłumik wydechowy zazwyczaj oznaczają ten sam element tłumiący hałas po stronie wydechu. Żaden z tych terminów nie definiuje jego szczelności gazowej, oporu przepływu ani przydatności do konkretnej instalacji.
Czy zintegrowany tłumik wydechu jest zawsze cichszy niż oddzielny tłumik?
Nie. Integracja opisuje układ zespołu, a nie gwarantuje rezultatu akustycznego. Porównaj udokumentowane pomiary hałasu w równoważnych warunkach pracy i potwierdź dopuszczalne ograniczenie wydechu.
Czy mogę zamontować dwa tłumiki wydechowe, aby wyciszyć działanie nagrzewnicy dieslowej?
Nie należy montować drugiego tłumika bez zatwierdzenia dokładnego układu nagrzewnicy i całego układu wydechowego. Dodatkowe komponenty zmieniają rezystancję układu, sposób montażu i odprowadzanie kondensatu.
Czy tłumik zewnętrznego ogrzewania samochodowego można stosować wewnątrz łodzi?
Nie zakładaj, że to możliwe. Upewnij się, że konkretny element, jego złącza i układ odpływu są odpowiednie dla proponowanej lokalizacji morskiej. Wykwalifikowany instalator musi ocenić cały układ wydechowy; samo dopasowanie średnicy jest niewystarczające.
Jakie dane powinienem przesłać w celu uzyskania wyceny zintegrowanego układu wydechowego nagrzewnicy?
Proszę podać model nagrzewnicy, szczegóły dotyczące przyłączy wlotowych i wylotowych, schemat trasy, miejsce instalacji, wymaganą izolację, cel dotyczący hałasu, obowiązujące ograniczenia układu wydechowego oraz ilość zamówienia. Proszę dołączyć dowody i próbki kontrolne niezbędne do zatwierdzenia projektu.
