Metalowa osłona termiczna układu wydechowego nie działa w izolacji. Jej pozycja względem gorącego komponentu, sposób zamontowania oraz prześwit dostępny wokół jej krawędzi mogą być równie ważne, jak sam materiał arkusza.
W przypadku projektów OEM, określenie jedynie „osłona termiczna ze stali nierdzewnej” lub „aluminiowa osłona termiczna” pozostawia kilka kluczowych pytań bez odpowiedzi. Czy osłona ma znajdować się w pewnej odległości od kolektora lub turbosprężarki? Gdzie znajdują się punkty montażowe? Który element wymaga ochrony? Ile przestrzeni montażowej jest dostępne po przesunięciu i rozszerzeniu układu wydechowego?
BSTFLEX produkuje sztywne osłony układu wydechowego, w tym Exhaust Manifold Heat Shield oraz Stamped Turbocharger Heat Shield. W przypadku projektów niestandardowych szczelinę powietrzną i szczegóły montażu należy traktować jako część specyfikacji komponentu, a nie dodawać je po ostatecznym uformowaniu kształtu osłony.
Pierwszym elementem na rysunku nie musi być koniecznie osłona termiczna. Zidentyfikuj część, która musi pozostawać w akceptowalnych warunkach termicznych.
Typowe pobliskie komponenty mogą obejmować:
Zaznacz relację między tym komponentem a kolektorem wydechowym, turbosprężarką lub rurą. Pozwala to ustalić kierunek ekspozycji termicznej i pomaga określić, gdzie osłona faktycznie potrzebuje pokrycia.
Większa osłona nie automatycznie oznacza lepszą osłonę. Zwiększenie jej powierzchni może utrudnić dostęp serwisowy, zmniejszyć wentylację, zwiększyć masę lub zbliżyć zewnętrzną powierzchnię do innej części wrażliwej na temperaturę. Wymagane pokrycie powinno wynikać z rozwiązywanego problemu termicznego.
Szczelina powietrzna osłony termicznej układu wydechowego (exhaust heat shield air gap) to odległość między gorącym komponentem a osłoną, która została zaprojektowana tak, aby znajdować się w pewnym oddaleniu od niego. Ta odległość może pomóc przerwać bezpośredni transfer ciepła i zapewnia przestrzeń między powierzchnią wydechu a barierą zewnętrzną.
Nie ma jednego wymiaru szczeliny powietrznej, który należałoby skopiować do każdego projektu kolektora, turbosprężarki czy rury wydechowej. Odpowiedni odstęp zależy od kompletnego projektu, w tym:
Dlatego rysunek powinien przedstawiać wymagany zainstalowany stosunek zamiast polegać na nieformalnych instrukcjach, takich jak „zostaw trochę miejsca za osłoną”.
W przypadku, gdy klient posiada już zweryfikowany projekt oryginalny, należy zachować jego krytyczny odstęp oraz koncepcję montażu, chyba że oceniono zmienioną konfigurację. Tam, gdzie BSTFLEX sporządza wycenę na podstawie nowego rysunku lub próbki, należy określić, które prześwity są stałymi wymaganiami, a które mogą zostać poddane przeglądowi podczas prac rozwojowych.
Osłona może mieć dużą przestrzeń w środku, ale niemal dotykać wydechu wokół uformowanej krawędzi, występu montażowego lub gięcia. Nominalna odległość między dwiema dużymi powierzchniami nie opisuje tych lokalnych warunków.
Do przeglądu rysunku należy zaznaczyć sekcje krytyczne i podać minimalny dopuszczalny prześwit w tych lokalizacjach. Przydatne widoki przekrojów obejmują:
Należy również rozróżnić odstęp po stronie gorącej oraz odstęp po stronie zimnej. Osłona może zachowywać odpowiedni odstęp od układu wydechowego, a jednocześnie znajdować się zbyt blisko komponentu, który ma chronić.
Pomiary wykonane na nieruchomym, zimnym zespole odzwierciedlają tylko jeden stan. Elementy układu wydechowego, wsporniki montażowe i sąsiadujące konstrukcje mogą zmieniać położenie wraz ze wzrostem temperatury lub pod wpływem ruchu silnika podczas pracy.
W przypadku krytycznych instalacji odpowiedzialny zespół inżynierów powinien określić ruch, który musi zostać uwzględniony, oraz obszary, w których kontakt jest niedopuszczalny. Może to obejmować rozszerzalność cieplną, ruch silnika, wibracje lub przemieszczenia na przylegających połączeniach wydechowych.
Nie należy celowo wyginać seryjnej osłony w stronę gorącego komponentu tylko po to, aby uzyskać dodatkowy prześwit w innym miejscu, chyba że taka zmiana została zatwierdzona. Zmieniony kształt może zaburzyć zamierzone odstępy, obciążenie mocowania i drogę przepływu ciepła.
Metalowa osłona może znajdować się w odległości od układu wydechowego na większości swojej powierzchni, podczas gdy jest połączona za pomocą wsporników, śrub lub uformowanych wypustek. Te punkty mocowania tworzą połączenia mechaniczne między częściami zespołu i muszą zostać uwzględnione w projekcie termicznym.
Nie oznacza to, że każdy punkt montażowy wymaga izolującej podkładki dystansowej. Oznacza to, że układ mocowania należy ocenić jako część systemu, a nie traktować jak powiązane elementy złączne.
W przypadku specyfikacji montażu osłony termicznej wydechu, należy zidentyfikować:
| Element montażowy | Co należy zdefiniować |
|---|---|
| Miejsce montażu | Powierzchnia odniesienia, gniazdo, wspornik lub zatwierdzony punkt mocowania |
| Otwór lub szczelina | Geometria, położenie oraz informacja, czy ruch jest celowo dozwolony |
| Element dystansowy lub tuleja | Numer części, wymiary i pozycja montażowa, jeśli dotyczy |
| Element złączny | Określony typ i obowiązujące wymaganie montażowe |
| Wypustka osłony | Uformowana geometria, orientacja i prześwit wokół przylegających części |
| Dostęp serwisowy | Przestrzeń wymagana do zamontowania i demontażu elementu złącznego |
Nie należy wymyślać ogólnego momentu dokręcania śrub, zestawu podkładek ani wysokości tulei dystansowej dla projektu niestandardowego. Szczegóły te należą do zatwierdzonej specyfikacji montażowej.
Uformowana wypustka to często miejsce, w którym płaski arkusz staje się funkcjonalną częścią samochodową. Jej kąt, promień przejścia i relacja z korpusem osłony wpływają na to, czy osłona znajduje się w zamierzonej pozycji.
Jeśli wypustka jest dociągana na swoje miejsce za pomocą śruby, ponieważ naturalnie nie pasuje do punktu montażowego, zmontowana osłona może zawierać niezamierzone naprężenia. Jeśli wypustka jest zbyt elastyczna, osłona może poruszać się nadmiernie. Jeśli jest zbyt sztywna lub źle usytuowana, montaż może stać się trudny.
W przypadku powtarzalnej produkcji należy uwzględnić geometrię wypustki na rysunku i w planie kontroli, zamiast sprawdzać wyłącznie wymiary zewnętrznej powłoki.

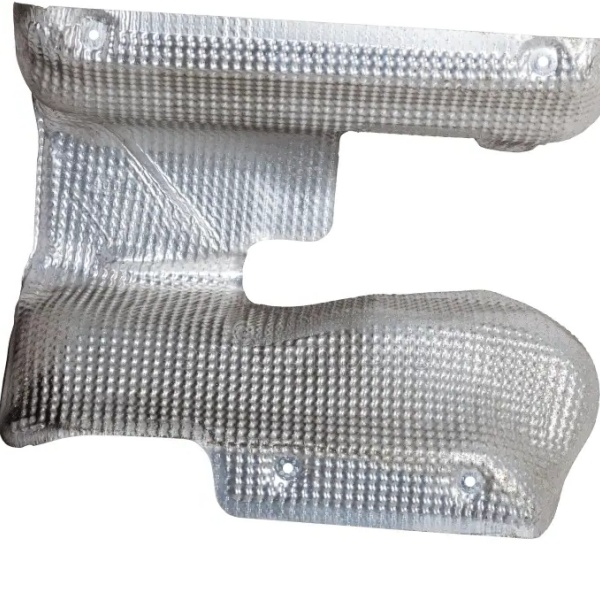

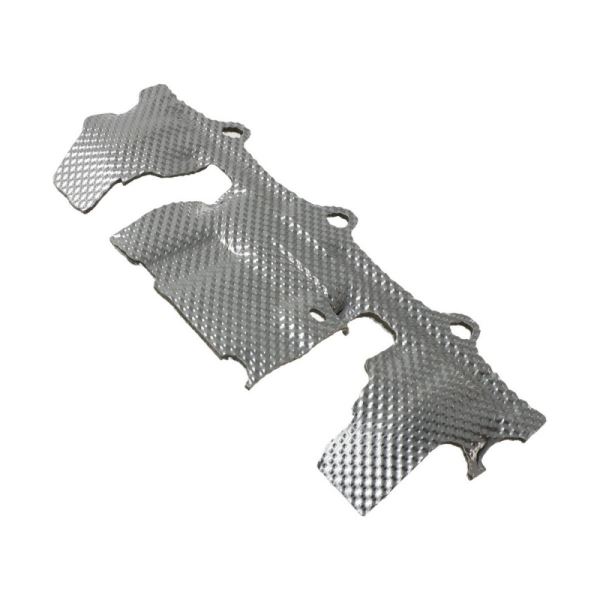

Jest to szczególnie ważne w przypadku wyrobów BSTFLEX tłoczona osłona termiczna kolektora wydechowego, gdzie elementy mocujące i uformowana osłona powinny być analizowane jako jeden komponent.
Otwory podłużne mogą być przydatne w konstrukcji osłony termicznej, ale nie należy ich dodawać tylko dlatego, że okrągły otwór był trudny do zamontowania podczas pierwszej próby.
Jeśli rysunek techniczny wykorzystuje otwór podłużny, należy określić powód jego istnienia oraz kierunek ruchu lub regulacji, jaki ma on ułatwiać. Dostawca musi również wiedzieć, która krawędź, oś symetrii lub baza kontroluje inspekcję.
Podobnie powiększanie średnicy każdego otworu w celu ułatwienia montażu może ograniczyć kontrolę położenia. Jeśli próbka wymaga powtarzalnych manualnych regulacji przed wyrównaniem elementów złącznych, należy zbadać rzeczywistą geometrię przed przekształceniem tych regulacji w wymiary produkcyjne.
Osłona termiczna nie jest wspornikiem konstrukcyjnym kolektora, turbosprężarki ani rury wydechowej. Jej punkty mocowania powinny ustalać pozycję osłony, a nie służyć do wymuszenia odpowiedniego położenia układu wydechowego.
Jeśli kolektor, połączenie turbosprężarki lub wspornik montażowy są już niewspółosiowe, należy rozwiązać ten problem osobno. Zaprojektowanie osłony wokół nieprawidłowo zmontowanej części referencyjnej może powielić ten problem w każdym komponencie produkcyjnym.
W przypadku projektów wymiany należy sfotografować oryginalną część w jej pozycji montażowej przed demontażem. Należy odnotować, czy próbka jest zniekształcona, pęknięta lub wcześniej zmodyfikowana. Nie należy automatycznie traktować uszkodzonej geometrii jako zamierzonego kształtu produkcyjnego.
Niektóre metalowe bariery termiczne zostały zaprojektowane z zachowaniem kontrolowanej odległości od źródła ciepła. Inne konstrukcyjnie osłony termiczne mogą być dopasowane znacznie bliżej komponentu lub zawierać izolację wewnątrz zespołu.
Nie należy mieszać tych koncepcji tylko dlatego, że oba produkty są wykonane z uformowanego metalu.
Składając zapytanie ofertowe, należy określić, czy wymaganie dotyczy:
BSTFLEX dostarcza również inne produkty do zarządzania ciepłem układu wydechowego spoza kategorii C27. Aby zapoznać się z szerszym porównaniem metalowych osłon, mat, okładzin i izolacji rur, należy zapoznać się z przewodnikiem po osłonach termicznych i izolacji układu wydechowego.

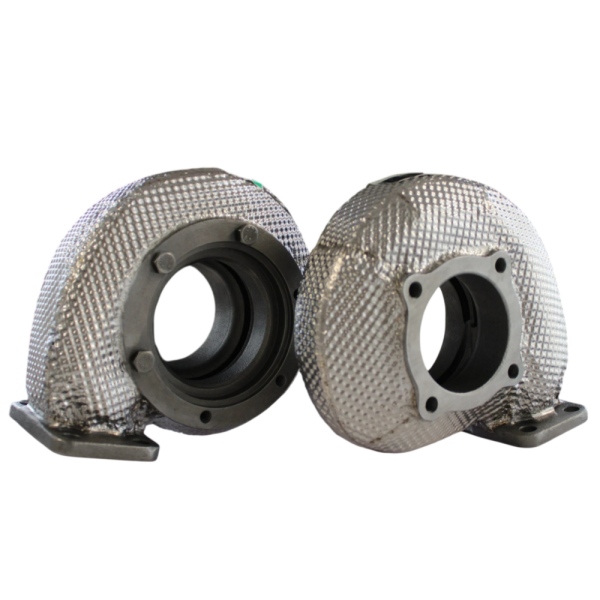

Metalowa osłona termiczna turbosprężarki może wymagać dopasowania do zwartej kombinacji obudowy turbiny, wlotu spalin, połączenia wylotowego, układu siłownika oraz przewodów oleju lub płynu chłodzącego.
Rysunek powinien pokazywać, które z tych obszarów muszą pozostać dostępne. Osłona, która zapewnia doskonałe pokrycie, ale blokuje cięgno siłownika, element złączny lub złącze serwisowe, nie jest gotowym rozwiązaniem.
W przypadku oferty BSTFLEX wytłaczana osłona termiczna turbosprężarki, należy przesłać zamontowaną konfigurację turbosprężarki, a nie same zdjęcia obudowy turbiny. Decyzje dotyczące montażu i luzów zależą od otaczającego zespołu.
W miejscu, gdzie osłona turbiny styka się z osłoną kolektora, należy określić granicę między obiema częściami. Nie należy zakładać, że ich nakładanie się jest zawsze korzystne. Styk ten może wpływać na luzy, dostęp serwisowy i kolejność montażu.

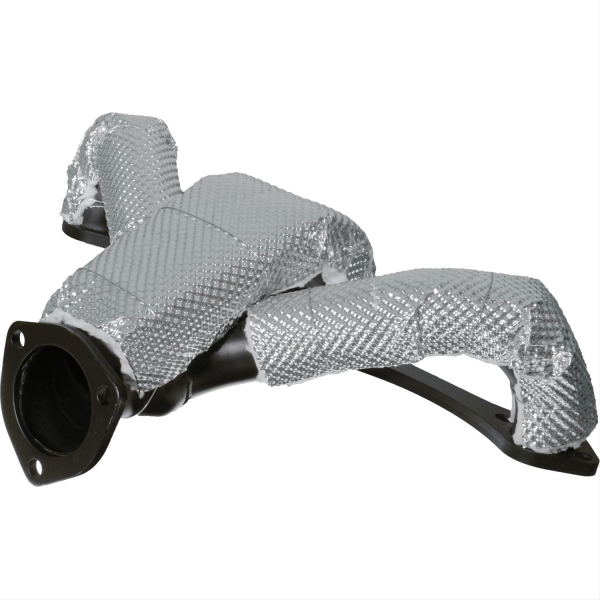

Osłona montowana na rurze może wykorzystywać wsporniki lub zaciski zamiast stałych występów odlewniczych. Instalator potrzebuje wtedy odpowiedniej długości prostego odcinka rury na elementy złączne oraz wystarczającej przestrzeni wokół, aby ustawić osłonę.
Kołnierze, spawane łączenia, gięcia, czujniki i sekcje elastyczne mogą zmniejszać dostępną przestrzeń montażową, nawet jeśli nominalna średnica rury jest prawidłowa.
W przypadku tego typu zastosowań należy zapoznać się z dokumentem BSTFLEX przewodnik po doborze rozmiarów i montażu zestawów osłon termicznych rur wydechowych. Obejmuje on średnicę rury, orientację osłony i montaż za pomocą zacisków w sposób niezależny od wytłaczanych osłon kolektora i turbosprężarki.
Pierwszą próbkę należy ocenić w docelowym zespole, a nie tylko na stole warsztatowym.
Praktyczna ocena montażu pozwala odnotować:
Jeśli próbka musi zostać zmodyfikowana, aby pasowała, należy zarejestrować modyfikację i zaktualizować rysunek przed rozpoczęciem powtórzonej produkcji. Nie należy zatwierdzać niezmodyfikowanego rysunku, polegając na nieudokumentowanych poprawkach warsztatowych.
Szczelina powietrzna powinna ostatecznie spełniać mierzalny wymóg termiczny. Zdefiniuj, co musi pozostać poniżej określonej temperatury i gdzie ta temperatura będzie mierzona.
Możliwe lokalizacje pomiaru obejmują chroniony wąż, złącze lub panel pojazdu, zewnętrzną powierzchnię osłony albo inny punkt specyficzny dla projektu. Te temperatury nie są zamienne.
Zarejestruj warunki pracy, temperaturę otoczenia, przepływ powietrza, czas trwania i metodę pomiaru wraz z wynikiem. Pomiary w podczerwieni wymagają również odpowiedniego uwzględnienia właściwości powierzchni i konfiguracji instrumentu; porównywanie odczytów z różnych powierzchni odblaskowych bez kontrolowanej metody może być mylące.
Pozytywny wynik z jednej instalacji nie powinien być przekształcany w uniwersalne twierdzenie, że określona szczelina powietrzna lub materiał arkuszowy zawsze zapewniają taką samą redukcję temperatury.
W przypadku niestandardowej tłoczonej metalowej osłony termicznej pakiet zapytania ofertowego powinien definiować zarówno część, jak i środowisko jej instalacji.
| Pozycja RFQ | Zalecane informacje |
|---|---|
| Źródło ciepła | Identyfikacja kolektora, turbosprężarki lub innego komponentu oraz dostępne dane dotyczące temperatury |
| Chroniony komponent | Część wymagająca ochrony termicznej i jej obowiązujące wymaganie temperaturowe |
| Geometria osłony | Rysunek, dane CAD, próbka odniesienia lub zwymiarowane informacje o instalacji |
| Materiał | Wymagany gatunek i grubość lub informacja, że BSTFLEX może zaproponować konstrukcję |
| Montaż | Punkty mocowania, zakres osprzętu, wypustki, wsporniki, szczeliny i dostęp serwisowy |
| Prześwit | Krytyczne limity strony gorącej i zimnej |
| Walidacja | Kontrole dopasowania, wymiarowe, termiczne lub aplikacyjne wymaganedo zatwierdzenia próbki |
| Dostawa | Ilość prototypowa, wielkość produkcji, wymagania dotyczące pakowania i identyfikacji |
Określ, które wymagania są stałe, a które pozostają otwarte do weryfikacji przez dostawcę. Ułatwia to porównywanie ofert bez zakładania, że dwie osłony o tym samym zewnętrznym obrysie są technicznie równoważne.
Kategoria Metal Stamping Heat Shields obejmuje sztywne formowane projekty osłon termicznych do zarządzania temperaturą wydechu motoryzacyjnego.
Aktualne odniesienia do produktów obejmują Exhaust Manifold Heat Shield i Tłoczona osłona termiczna turbosprężarki. Ostateczną geometrię, układ montażowy, materiał i wymagania dotyczące walidacji należy potwierdzić dla konkretnego projektu.
Wyślij rysunek lub próbkę osłony termicznej do BSTFLEX w celu weryfikacji. Dołącz zdjęcia z montażu lub dane złożeniowe przedstawiające źródło ciepła, punkty mocowania, dostępny prześwit oraz komponent wymagający ochrony.
