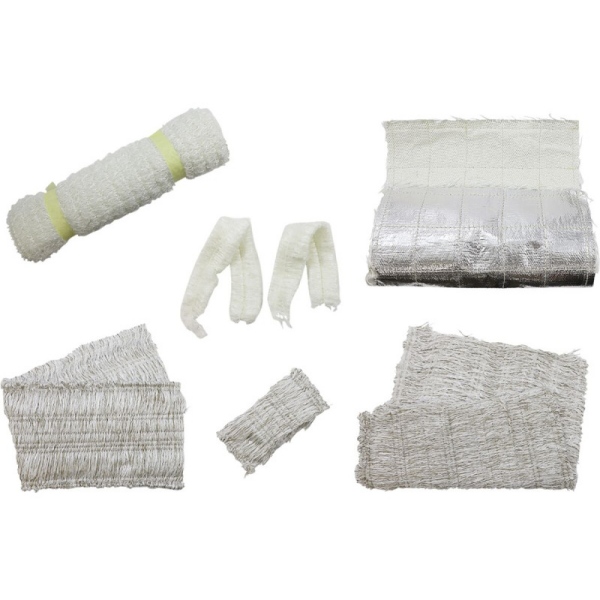

Zarówno skarjeta do pakowania tłumika, jak i poduszka do pakowania tłumika to gotowe formaty pakowania, ale kontrolują kształt i montaż w inny sposób. Skarpeta ma zazwyczaj geometrię rurkowatą lub tulejowatą wokół perforowanego rdzenia. Poduszka jest dostarczana jako płastszy lub skompresowany element pakujący, który jest owijany, kształtowany lub pozycjonowany podczas montażu.
W przypadku zakupów OEM decyzja powinna opierać się na geometrii tłumika, wymaganym ładunku włókna, kolejności montażu oraz zakresie przygotowań, które powinny pozostać po stronie linii produkcyjnej klienta.
BSTFLEX dostarcza siatkową skarpetę z włókna szklanego do pakowania tłumika z tkanej siatki szklanej oraz osobną poduszkę do pakowania tłumika. Te dwa produkty nie powinny być traktowane jako zamienne tylko dlatego, że oba zawierają wypełnienie w gotowym elemencie.
Skarpeta do pakowania tłumika to elastyczny, zamknięty element pakujący uformowany w geometrii rurkowatej lub tulejowatej.
Wersja z włókna szklanego BSTFLEX wykorzystuje:
Zewnętrzna tkana siatka szklana utrzymuje porządek w przędzy z włókna szklanego podczas obsługi i montażu. Siatka jest częścią zamkniętego elementu i należy ją odróżnić od osobnego sita przytrzymującego ze stali nierdzewnej.

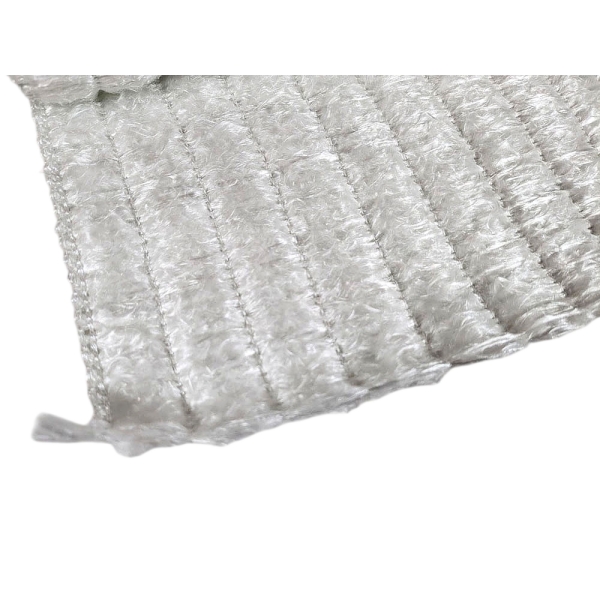

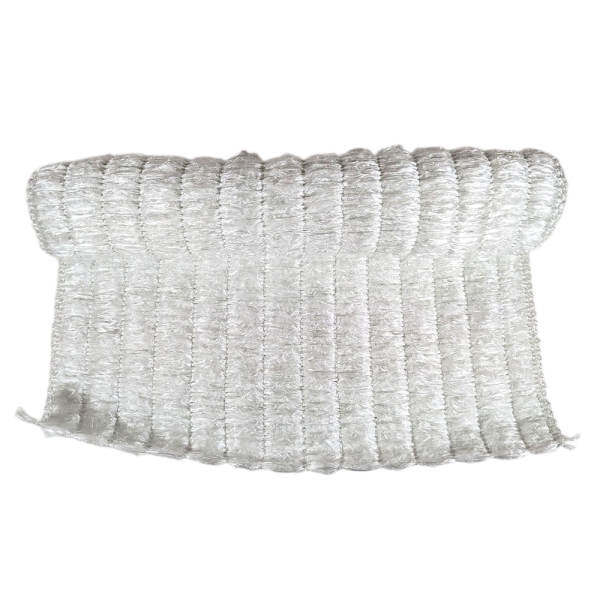

Poduszka do pakowania tłumika to zamknięty lub skompresowany element pakujący dostarczany w płastszej formie przed montażem.
W zależności od zatwierdzonej konstrukcji, poduszka może być:
Określenie poduszka opisuje fizyczny format dostawy. Samo w sobie nie określa ono, czy materiałem wewnętrznym jest włókno szklane, bazalt, włókno ceramiczne czy inny zatwierdzony materiał pakujący.
Zawsze należy osobno określić rzeczywisty materiał i wagę wypełnienia w specyfikacji zakupowej.
| Pytanie zakupowe | Skarpeta do pakowania tłumika | Poduszka do pakowania tłumika |
|---|---|---|
| Typowy dostarczany kształt | Rurkowy, przypominający tuleję lub elastyczny worek o określonej średnicy. | Płaski, skompresowany lub uformowany element pakujący. |
| Główne parametry wymiarowe | Średnica wewnętrzna, średnica zewnętrzna (jeśli dotyczy), długość i masa wsadu. | Długość, szerokość, grubość, masa wsadu oraz ostateczny owinięty lub zainstalowany kształt. |
| Obudowa / Ograniczenie | Zewnętrzna siatka lub torba z tkaniny zazwyczaj otacza wsad. | Konstrukcja w obudowie lub skompresowana, w zależności od zatwierdzonego projektu. |
| Ścieżka montażu | Zazwyczaj umieszczana wokół lub nad określoną geometrią rdzenia. | Zazwyczaj owijana, kształtowana lub umieszczana podczas montażu. |
| Najlepiej dopasowane do | Powtarzalne geometrie rurkowe i kontrolowane wymiary rdzenia. | Projekty, w których bardziej płaski komponent upraszcza owijanie lub wprowadzanie. |
| Główna kontrola OEM | Średnica, długość, masa wsadu i konstrukcja pokrycia. | Wymiary po cięciu, masa wsadu, dostarczana grubość i układ owijania. |
Pierwszym pytaniem nie powinno być to, który format jest łatwiejszy w zakupie. Powinno nim być, która geometria zapewnia najbardziej powtarzalny montaż.
A rękaw wygłuszający do tłumikawarto rozważyć, gdy perforowany rdzeń ma powtarzalną geometrię cylindryczną, a umieszczany element można wokół niego pozycjonować bez konieczności znacznej zmiany kształtu.
Podaj:
Nie należy dobierać średnicy wewnętrznej rękawa wyłącznie na podstawie nominalnej średnicy rdzenia. Należy uwzględnić ewentualną metalową owijkę rdzenia lub dodatkową warstwę wewnętrzną zawartą w zatwierdzonym zespole.

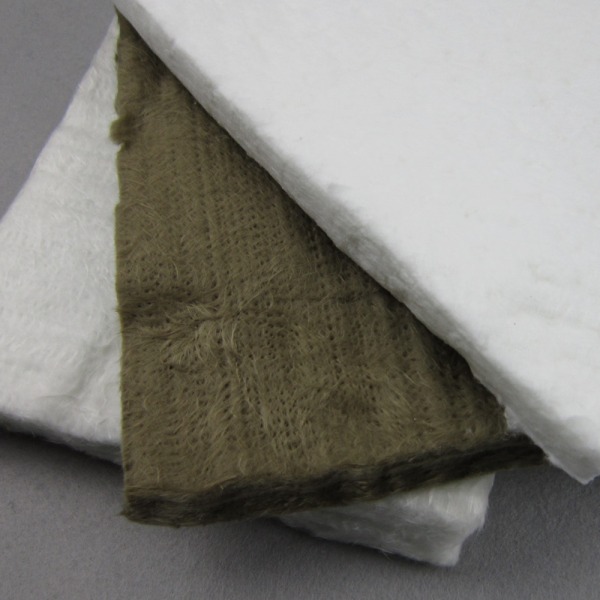

mata tłumiąca do wydechu może być bardziej praktyczna, gdy materiał jest owijany wokół rdzenia lub kształtowany podczas montażu.
Przydatne wymiary obejmują:
Poduszka może być również przydatna, gdy jeden płaski komponent musi pomieścić zakres powiązanych średnic rdzenia, pod warunkiem że zatwierdzona ilość wypełnienia i metoda montażu pozostają kontrolowane.
Skarpeta i poduszka stosują różne systemy wymiarowe.
W przypadku skarpety kluczowa geometria zazwyczaj opiera się na średnicy lub obwodzie.
W przypadku poduszki kluczowymi wymiarami są zazwyczaj szerokość na płasko, długość oraz dostarczona grubość przed owinięciem.
Wartości te nie powinny być przeliczane bezpośrednio bez uwzględnienia konstrukcji komponentu i zakładu.
Dla prostego rdzenia kołowego:
Obwód rdzenia = π × średnica zewnętrzna rdzenia.
Może to stanowić początkowe odniesienie geometryczne dla owijki poduszki, ale ostateczna szerokość poduszki lub wymiar owijania musi również uwzględniać zatwierdzony zakład, ściskanie i naddatek montażowy.
W przypadku skarpety gotowa średnica powinna być natomiast potwierdzona względem rzeczywistego rdzenia i ewentualnej wewnętrznej warstwy metalicznej.
Produkt w osłonie może wyglądać na pełny, nadal zawierając niewłaściwą ilość materiału akustycznego.
Dla obu formatów należy odróżnić:
Główne wypełnienie akustyczne powinno pozostać mierzalną specyfikacją.

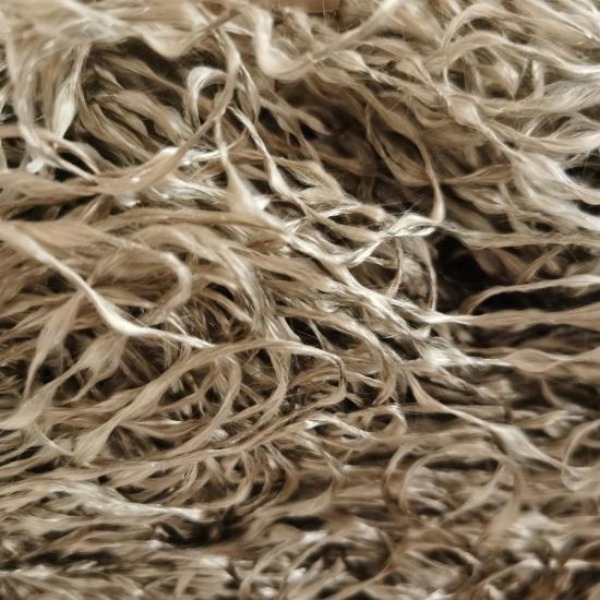

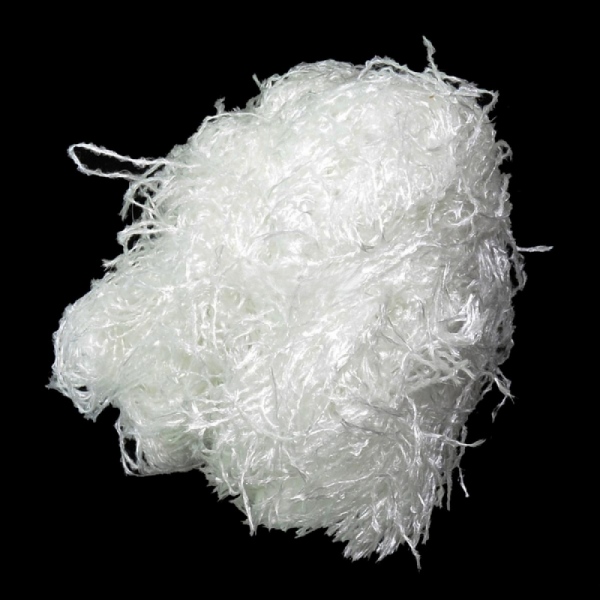

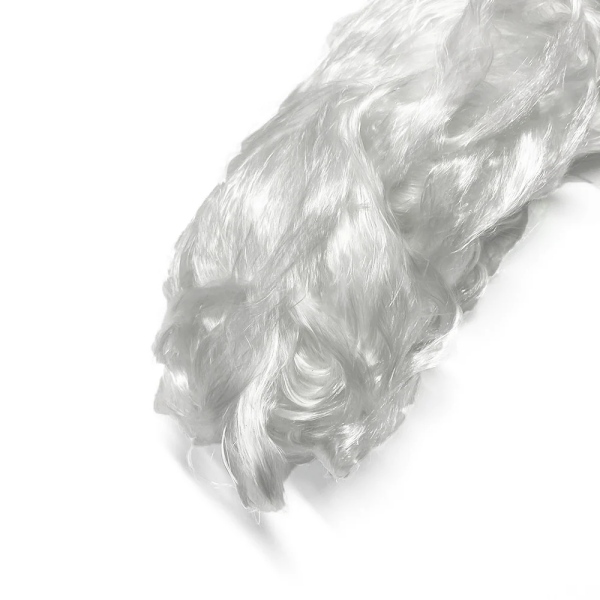

W przypadku skarpety z włókna szklanego BSTFLEX wypełnienie przędzą z włókna szklanego należy odróżnić od tkanej torby z siatki z włókna szklanego. W związku z tym wagi gotowej skarpety nie należy automatycznie traktować jako wagi samego włókna.
Ta sama zasada dotyczy poduszki. Jeśli poduszka zawiera osłonę, pasek samoprzylepny, warstwę wsporczą lub inny komponent, elementy te zwiększają masę bez zwiększania ładunku włókna akustycznego.
Tam, gdzie zatwierdzony ładunek suchego włókna już istnieje, należy użyć go jako podstawy do porównania formatów skarpety i poduszki.
Jeśli obecny tłumik wymaga na przykład 300 g zatwierdzonego włókna akustycznego, pytanie projektowe brzmi:
Czy skarpeta lub poduszka może dostarczyć zatwierdzony ładunek 300 g w wymaganej geometrii i procesie montażu?
Liczba jest tylko przykładem. Nie jest to standardowa waga wypełnienia BSTFLEX.
Nie należy zmniejszać ładunku wypełnienia tylko dlatego, że produkt w osłonie wygląda na grubszy lub bardziej zorganizowany niż luźne włókno.
W przypadku powtarzalnych dostaw OEM rysunek fiberglass muffler packing sock może zawierać:
Określ, w jaki sposób mierzona jest średnica. Miękki, nieskompresowany komponent może dawać różne wyniki w zależności od tego, czy jest mierzony na płasko, po otwarciu, lekko podparty, czy założony na trzpień.
W przypadku produkcji seryjnej trzpień przechodni/nieprzechodni lub uzgodniony przyrząd pomiarowy może być bardziej przydatny niż próba pomiaru elastycznego rękawa za pomocą samej suwmiarki.
W przypadku poduszki wygłuszenia tłumikanależy odróżnić dostarczone wymiary od zainstalowanej powłoki.
Rysunek może obejmować:
Nie należy porównywać grubości luźnej poduszki z zainstalowaną grubością promieniową wokół rdzenia. Reprezentują one różne warunki.
Jeśli poduszka wymaga owinięcia, należy zaznaczyć orientację w instrukcji dla operatora, aby nie pomylić wymiarów długich i krótkich.
Element o kształcie rury może pasować do głównej perforowanej sekcji, ale nie przejść przez element końcowy, rozszerzenie, złącze spawane lub większy kołnierz.
W przypadku elementu typu rękaw podaj:
Nie dobieraj rozmiaru rękawa wyłącznie na podstawie ostatecznej średnicy po zamontowaniu, jeśli podczas montażu musi on przejść przez większy element.
Mata może pasować wokół rdzenia, ale nadal powodować problem montażowy, gdy owinięty rdzeń jest wsuwany do płaszcza tłumika.
Podczas przygotowywania próbek sprawdź:
Jeśli mata wielokrotnie marszczy się lub zagina podczas wsuwania, należy zweryfikować wymiary cięcia i metodę owijania zamiast po prostu usuwać dodatkowy materiał izolacyjny.
Zarówno format rękawa, jak i maty może zostać poddany ściskaniu podczas montażu.
Specyfikacja powinna uwzględniać następujące rozróżnienie:
Nie opisuj zwykłego rękawa uszczelniającego ani poduszki jako samorozprężalnych, chyba że dany produkt posiada określony mechanizm uwalniania pod wpływem ciepła lub powrotu do kształtu.
Firma BSTFLEX dostarcza oddzielnie produkt o nazwie Expanding Exhaust Packing Sheet. Mechanizm jego uwalniania pod wpływem ciepła nie powinien być odniesiony do każdego zawartego produktu uszczelniającego.
Rękaw pozwala przenieść większą część prac związanych z odważaniem i zatrzymywaniem włókien na dostawcę. Poduszka może stanowić prosty, płaski element przy jednoczesnym zachowaniu elastyczności podczas owijania.
Porównaj kompletny proces montażu:
| Etap procesu | Rękaw | Poduszka |
|---|---|---|
| Ważenie włókien | Może zostać wykonane przez dostawcę, gdy określono wagę napełnienia. | Może zostać wykonane przez dostawcę, gdy określono wagę napełnienia. |
| Zatrzymywanie włókien | Zazwyczaj jest już zapewnione przez zewnętrzną siatkową torbę. | Zależy od konstrukcji poduszki. |
| Cięcie na linii montażowej | Zazwyczaj niepotrzebne, gdy dostarczono odpowiednią długość. | Może być zbędne w przypadku poduszki dedykowanej do konkretnej części; poduszki uniwersalne mogą wymagać dopasowania. |
| Formowanie wokół rdzenia | Ograniczone, gdy geometria rękawa jest już dopasowana do rdzenia. | Zazwyczaj wymaga owijania lub kształtowania. |
| Kontrola orientacji | Średnica i długość to główne parametry kontrolne. | Długość, szerokość, kierunek owijania i pozycja szwu to główne parametry kontrolne. |
| Kontrola dostawcza | Wymiary, gramatura włókna, siatka i masa gotowego komponentu. | Wymiary na płasko, gramatura włókna, grubość i dostarczona konstrukcja. |
Użyj rzeczywistych prób produkcyjnych, aby porównać czas montażu i przeróbki. Nie deklaruj stałego procentu oszczędności pracy bez pomiaru procesu klienta.
Rodzina produktów zawierająca kilka średnic rdzenia może wymagać wielu rozmiarów rękawów, ponieważ dopasowanie rurkowe jest bezpośrednio powiązane ze średnicą.
Format poduszki może czasami obejmować kilka powiązanych geometrii poprzez kontrolowane owijanie, ale nie czyni jej to uniwersalnie zamienną.
Dla każdego modelu tłumika potwierdź:
Jeśli jedna poduszka lub rękaw ma służyć do kilku modeli, należy określić zatwierdzony zakres w dokumentacji technicznej zamiast stosować ogólne stwierdzenie „uniwersalny”.
Oba formaty mogą być dostarczane jako komponenty produkcyjne lub pakowane części zamienne.
Możliwe wymagania dotyczące opakowań obejmują:
Nie umieszczać na opakowaniu niezweryfikowanych oświadczeń dotyczących temperatury, redukcji dźwięku, żywotności lub dopasowania.
BSTFLEX może przeanalizować niestandardowe opakowania, etykiety i wymagania dotyczące powtarzania zamówień za pośrednictwem usługi produkcji uszczelnień tłumików OEM.
| Element kontroli | Rękaw uszczelniający | Poduszka uszczelniająca |
|---|---|---|
| Tożsamość materiału | Specyfikacja włókna wypełniającego i siatki zewnętrznej. | Materiał wypełniający i konstrukcja powłoki. |
| Wymiary | Średnica, długość i gotowa koperta, jeśli określono. | Długość na płasko, szerokość i grubość. |
| Waga | Masa samego włókna i/lub gotowego elementu. | Masa samego włókna i/lub gotowego elementu. |
| Zamknięcie | Stan zamknięcia końcowego, szwu lub siatki. | Szew, klapka klejąca, przeszycie lub inne zatwierdzone zamknięcie. |
| Referencja dopasowania | Zatwierdzony rozmiar rdzenia lub numer rysunku. | Zatwierdzony tłumik lub układ owijania. |
| Pakowanie | Prawidłowa etykieta, ilość i identyfikacja partii. | Prawidłowa etykieta, ilość i identyfikacja partii. |
Uzgodnij metody pomiaru i tolerancje podczas zatwierdzania próbki. Elastyczny komponent pakujący nie powinien być odrzucany przy użyciu metody pomiaru różniącej się od zatwierdzonej metody kontroli.
Dla próby OEM należy zarejestrować:
W przypadku zmiany z poduszki na rękaw, w miarę możliwości zachowaj spójność innych zmiennych. Jeśli zmienia się również materiał wypełniający, należy odnotować to jako osobną zmianę projektu.
Czystszy lub szybszy montaż sam w sobie nie dowodzi równoważnej wydajności akustycznej. Należy ocenić dopasowanie, utrzymanie oraz wydajność kompletnego tłumika.
| Pole zapytania ofertowego | Informacje do podania |
|---|---|
| Zastosowanie | Motocykl, ATV, UTV, motoryzacja, wyścigi lub tłumik przemysłowy. |
| Obecny format | Rękaw, poduszka, mata, luźne wypełnienie lub istniejąca próbka. |
| Wymiary rdzenia | Średnica zewnętrzna, powiększone złączki i efektywna długość wypełnienia. |
| Wymiary obudowy | Średnica wewnętrzna lub profil oraz droga wprowadzania. |
| Materiał wypełniający | Zatwierdzona rodzina włókien i konstrukcja. |
| Ładunek włókna | Docelowa masa suchego wypełnienia lub wymaganie rozwojowe. |
| Wymagania dotyczące rękawa | Średnica, długość, specyfikacja siatki i zamknięcie. |
| Wymagania dotyczące poduszki | Długość na płasko, szerokość, grubość, szew i kierunek owijania. |
| Pakowanie | Pojedyncza torba, etykieta, kod kreskowy, marka własna i ilość w kartonie. |
| Objętość | Ilość prototypowa i oczekiwany popyt produkcyjny. |
Żaden format nie jest uniwersalnie lepszy. Rękaw jest przydatny, gdy geometria rurkowa pasuje do rdzenia i pożądany jest kontrolowany, zamknięty komponent. Poduszka może zapewnić większą elastyczność w owijaniu i dopasowywaniu różnych zatwierdzonych geometrii.
Niekoniecznie. Należy porównać zatwierdzoną masę suchego włókna, a nie wygląd zewnętrzny lub format dostawy.
Dopasowanie wagi włókna to tylko jeden parametr kontrolny. Zawarta geometria, dystrybucja i dopasowanie montażowe również ulegają zmianie. Należy zweryfikować nowy format w rzeczywistym tłumiku przed powtórzeniem produkcji.
BSTFLEX może dostarczać rękawy pakujące z włókna szklanego o niestandardowych średnicach, długościach, wagach napełnienia, gęstościach pakowania i formatach opakowań dla odpowiednich projektów.
Niestandardowe wymiary poduszek i wymagania dotyczące napełnienia mogą zostać przeanalizowane na podstawie rysunku tłumika, zatwierdzonego materiału oraz oczekiwanej wielkości produkcji.
W przypadku komponentu rurowego zawierającego włókno szklane zacznij od BSTFLEX Rękaw do pakowania tłumików z włókna szklanego z siatką z tkaniny szklanej.
W przypadku komponentu w formie poduszki zapoznaj się z produktem BSTFLEX Poduszka do pakowania tłumików.
Inne materiały do pakowania tłumików oraz zawarte formaty pakowania są dostępne, gdy tłumik wymaga innej konstrukcji.
Prześlij wymiary rdzenia, długość po spakowaniu, wymagania dotyczące włókna, docelową wagę napełnienia, preferowany format oraz roczną ilość, aby próbka mogła zostać opracowana dla konkretnego zespołu.
Zamów próbki rękawów lub poduszek do pakowania tłumików oraz wycenę OEM
