Taśma termoizolacyjna do wydechów Diesla do ciężkiego sprzętu i wydechów przemysłowych

Układ wydechowy silnika wysokoprężnego stosowany w maszynach ciężkich to nie po prostu samochodowy układ wydechowy działający na większą skalę. Długie cykle pracy, ograniczone komory silnika, wibracje, kurz, zanieczyszczenia olejem i powtarzane czynności konserwacyjne wpływają na to, w jaki sposób należy dobierać izolację termiczną.

Taśma izolacyjna do układu wydechowego silnika Diesla może być stosowana na odpowiednich rurach wydechowych, kolektorach i rurach sąsiadujących z turbosprężarką w celu zmniejszenia transferu ciepła w kierunku przewodów, okablowania, paneli nadwozia i innych pobliskich komponentów. Prawidłowa konstrukcja zależy od temperatury, geometrii rur, warunków ekspozycji oraz wymaganego dostępu serwisowego.

BSTFLEX dostarcza taśmy termizolacyjne do wydechów i kolektorów z włókna szklanego, tytanu, krzemionki, kompozytów silikonowych oraz w konstrukcjach zbrojonych do zastosowań w wydechach silników diesla, maszyn terenowych i przemysłowych.

Rozpocznij od podzielenia układu wydechowego silnika Diesla na strefy

Nie należy dobierać jednej taśmy do całego zespołu wydechowego bez uprzedniego oddzielenia różnych stref termicznych i mechanicznych.

To podejście strefowe zapobiega powszechnemu błędu w specyfikacji: wyborowi jednego materiału na podstawie jego maksymalnej temperatury i zastosowaniu go do każdego komponentu.

Dlaczego taśma izolacyjna do wydechów diesla ma inne wymagania

Ciężki silnik diesla może pracować przez wiele godzin pod stałym obciążeniem. Koparki, ładowarki, sprzęt rolniczy, generatory i silniki przemysłowe mogą być narażone na znacznie dłuższą ekspozycję termiczną niż pojazd używany do krótkich podróży drogowych.

To zmienia priorytety doboru. Ciągłe warunki pracy stają się ważniejsze niż krótkoterminowa wartość szczytowa. Instalacja może również musieć wytrzymać:

Z tego powodu najlepsza taśma termoizolacyjna do wydechów ciężkiego sprzętu to automatycznie nie ten sam produkt, który jest stosowany w kolektorach motocyklowych lub w zastosowaniach wyścigowych krótkotrwałych.

Taśma termoizolacyjna z włókna szklanego do ogólnych instalacji rur wydechowych silników Diesla

Włókno szklane pozostaje praktyczną opcją, gdy rzeczywista temperatura robocza mieści się w zakresie możliwości wybranego produktu.

Można je rozważyć w przypadku stosunkowo prostych rur wydechowych silników Diesla, gdzie głównym wymogiem jest izolacja termiczna, a nie narażenie na ekstremalne temperatury czy silna odporność na ścieranie zewnętrzne.

BSTFLEX Czarna taśma termoizolacyjna z włókna szklanego do wydechów zapewnia opcję produktu z włókna szklanego do zastosowań, w których wymagane jest ciemne wykończenie.

Przed wybraniem włókna szklanego dla silnika Diesla należy potwierdzić stałą temperaturę rury przy najwyższym spodziewanym obciążeniu. Temperatura mierzona podczas pracy na biegu jałowym jest niewystarczająca dla sprzętu, który później będzie pracował nieprzerwanie pod obciążeniem.

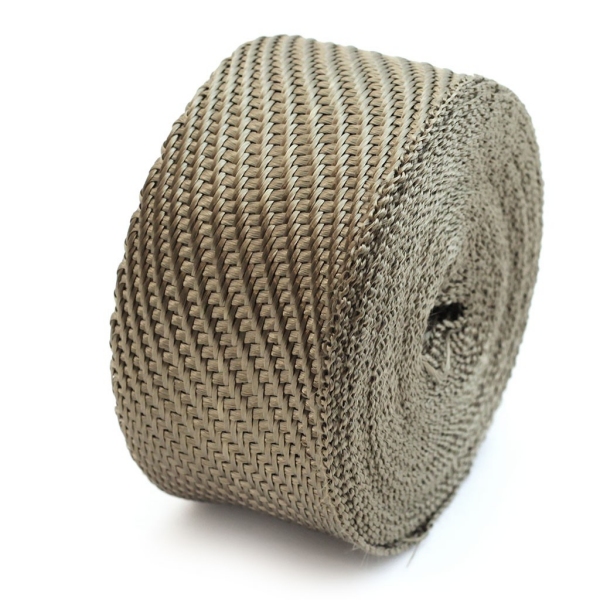

Tytanowa taśma termoizolacyjna do wyższych obciążeń termicznych

Tytanowa taśma termoizolacyjna do wydechów jest zazwyczaj oceniana, gdy wymagany margines termiczny jest większy niż w przypadku proponowanej uniwersalnej konstrukcji z włókna szklanego.

Odpowiednie miejsca mogą obejmować rury spustowe turbosprężarki, rury wydechowe o dużym obciążeniu i instalacje wysokoprężne nastawione na wydajność.

BSTFLEX Czarna tytanowa taśma termoizolacyjna do rur wydechowych zapewnia opcję tytanową w ramach gamy produktów C15.

Wybór powinien być nadal oparty na rzeczywistych warunkach pracy. Słowo „tytanowa” jest opisem produktu w branży i nie należy go interpretować tak, że taśma tekstylna jest wykonana z metalicznego włókna tytanowego.

Krzemionkowa taśma termoizolacyjna do wydechów na silne ciepło silnika Diesla

Krzemionkową taśmę termoizolacyjną do wydechów należy ocenić tam, gdzie temperatura wydechu przekracza praktyczne możliwości rozważanych konstrukcji o niższej temperaturze.

Typowe zastosowania obejmują rurociągi przylegające do turbosprężarki, wymagające systemy wysokoprężne o ciągłym obciążeniu oraz inne sekcje wydechowe, gdzie wymagany jest dodatkowy margines temperatury.

BSTFLEX Wysokotemperaturowa taśma termoizolacyjna do kolektorów wydechowych Inferno zapewnia opcję na bazie krzemionki do wymagających zastosowań termicznych.

Nie wybieraj krzemionki tylko dlatego, że ma wyższe parametry materiałowe. Materiał wysokotemperaturowy klasy premium może generować niepotrzebne koszty, jeśli taśma termoizolacyjna z włókna szklanego lub tytanowa spełnia już zatwierdzone warunki pracy.

Kompozytowa izolacja silikonowa wydechu do rurociągów przemysłowych

Niektóre instalacje wysokoprężne i przemysłowe wymagają czegoś więcej niż tylko surowej tkanej powierzchni tekstylnej.

BSTFLEX Silikonowa kompozytowa taśma termoizolacyjna do wydechów z włókna szklanego i izolacji silikonowej łączy izolację z włókna szklanego z zewnętrzną powłoką silikonową.

Tę konstrukcję można ocenić tam, gdzie projekt wymaga bardziej wykończonej powierzchni zewnętrznej, zatrzymania włókien lub określonych właściwości obsługi.

Strona produktu wymienia obecnie szerokości 25, 38, 50, 75 i 100 mm oraz opublikowany zakres grubości 2–3 mm. W przypadku powtarzalnych dostaw OEM należy określić jedną wymaganą grubość i tolerancję zamiast zamawiać wyłącznie z szerokiego zakresu.

Podczas specyfikacji należy oddzielić odporność temperaturową włókna, powłoki i całego produktu. Najwyższa odporność temperaturowa jednego składnika nie powinna być automatycznie traktowana jako temperatura robocza gotowego kompozytu.

Wzmocniona taśma termoizolacyjna do wydechów do pojazdów terenowych

Koparki, ładowarki, maszyny rolnicze i inny sprzęt terenowy mogą narażać izolację wydechu na zużycie mechaniczne, które nie występuje w chronionej komorze silnika.

BSTFLEX Profesjonalna czarna taśma termoizolacyjna do wydechów Pro Black łączy wysokotemperaturową warstwę izolacyjną z włókna szklanego ze strukturą zewnętrzną ze stali nierdzewnej 304.

Ta wzmocniona konstrukcja może być oceniana tam, gdzie ważna jest odporność na ścieranie i ochrona odsłoniętej powierzchni tekstylnej.

Wzmocnienie nie zastępuje jednak prawidłowego poprowadzenia ani osłony mechanicznej. Jeśli wydech wielokrotnie uderza w element ramy, wspornik lub zanieczyszczenia, należy skorygować problem montażowy, zamiast oczekiwać, że owijka zamortyzuje uderzenie strukturalne.

Temperatura ciągła ma większe znaczenie niż pojedyncza wartość szczytowa

Owijka do wydechów silników Diesla powinna być dobierana na podstawie realistycznych danych dotyczących cyklu pracy.

Podczas wnioskowania o zatwierdzenie materiału należy podać:

Unikaj wybierania produktu tylko dlatego, że jego karta katalogowa wskazuje największą liczbę. Potwierdź, czy ta liczba odnosi się do kontaktu ciągłego, ekspozycji przerywanej, ciepła promieniowania czy surowego włókna, a nie gotowej owijki.

Standardy Tier 4 oraz systemy oczyszczania spalin silników Diesla wymagają dodatkowej ostrożności

Nowoczesny sprzęt z silnikiem wysokoprężnym może być wyposażony w filtr cząstek stałych, katalizator utleniający, elementy SCR oraz czujniki temperatury. Elementy te działają w ramach kontrolowanej strategii termicznej.

Nie owijaj automatycznie całego zespołu układu oczyszczania spalin.

Izolacja komponentu może zmienić zatrzymywane przez niego ciepło, temperaturę zewnętrznej powierzchni oraz otaczające środowisko termiczne. Specyfikacja producenta sprzętu powinna określać, czy dozwolona jest izolacja stykowa oraz gdzie zaczyna się i kończy pokrycie.

W niektórych konstrukcjach pojazdów ciężarowych izolacja termiczna jest stosowana na rurociągach między turbosprężarką a downstream komponentami układu oczyszczania spalin, podczas gdy złącza ruchome lub konkretne komponenty pozostają nieosłonięte. Dokładny układ zależy od systemu i nie należy go uogólniać na każdy silnik wysokoprężny.

W przypadku projektów BSTFLEX należy zidentyfikować komponent na rysunku, zamiast opisywać cały zespół wyłącznie jako „wydech DPF”.

Nie owijaj automatycznie złączy elastycznych

Układy wydechowe silników wysokoprężnych często zawierają złącza elastyczne, które kompensują drgania, rozszerzalność cieplną oraz ruchy silnika.

Zbyt ciasno nałożona owijka może zakłócać zamierzony ruch złącza lub powodować dodatkowe zużycie w miejscu przejścia.

Tam, gdzie wymagana jest ochrona termiczna wokół odcinka elastycznego, należy rozważyć metodę izolacji zaprojektowaną z myślą o zachowaniu tego ruchu. Zdejmowana osłona, osłona zewnętrzna lub specjalnie zaprojektowana elastyczna powłoka mogą okazać się bardziej odpowiednie niż zwykłe owijanie spiralne.

Taśma termoizolacyjna do wydechów a zdejmowana mata w ciężkim sprzęcie

Owijkę wydechową stosuje się w praktyce na dostępnych sekcjach rurowych, gdzie dopuszczalny jest trwały montaż.

Zdejmowana mata izolacyjna staje się bardziej atrakcyjna w przypadkach, gdy:

Nie należy stosować jednej metody izolacji do każdego elementu układu wydechowego silnika wysokoprężnego. W kompletnej maszynie uzasadnione może być zastosowanie owijki na jednej rurze, zdejmowanej maty na innym komponencie oraz metalowej osłony termicznej w pobliżu wrażliwego sprzętu.

Wybór szerokości przemysłowej owijki wydechowej

Szerokość wpływa zarówno na szybkość montażu, jak i zdolność materiału do dopasowania się do geometrii rury.

Węższą owijkę łatwiej ułożyć wokół ciasnych łuków i rur o małej średnicy. Szersza owijka pozwala efektywniej zakryć większe odcinki proste.

W przypadku projektów przemysłowych szersze formaty mogą być praktyczniejsze niż rozmiary 1 cala i 2 cali powszechnie kojarzone z zastosowaniami motoryzacyjnymi. Jeśli BSTFLEX oferuje szerszą konstrukcję, upewnij się, że wybrana szerokość nadal umożliwia pokonywanie gięć i przejść na rzeczywistym montażu.

Nie zakładaj, że owijka 100 mm jest automatycznie wydajniejsza tylko dlatego, że rura jest duża. Przetestuj najtrudniejsze zgięcie przed zatwierdzeniem szerokości dla całego systemu.

Ile owijki wydechowej do silników Diesla jest potrzebne?

Zużycie materiału zależy od zewnętrznej średnicy rury, długości pokrycia, szerokości owinięcia, zakładu oraz geometrii rury.

BSTFLEX udostępnia kalkulator owijek wydechowych i przewodnik po rozmiarach do wstępnego planowania ilości.

W przypadku ciężkiego sprzętu należy uwzględnić dodatkowy naddatek na:

W przypadku powtarzalnej produkcji najbardziej niezawodnym podejściem jest zainstalowanie wybranego materiału na jednym rzeczywistym zespole i zarejestrowanie zużytej długości użytkowej przed określeniem wymagań dotyczących rolek produkcyjnych lub długości cięcia.

Sprawdź wydech przed jego zakryciem

Owijka termoizolacyjna nie powinna maskować istniejącego problemu mechanicznego.

Przed montażem należy sprawdzić rurę i spawania pod kątem wycieków, pęknięć i znacznej korozji. Skorygować wycieki oleju, paliwa lub płynu chłodzącego, które mogłyby zanieczyścić izolację.

Po instalacji należy zachować harmonogram inspekcji odpowiedni dla danego sprzętu. Zwróć uwagę na:

Nie zakładaj, że owinięta rura nie wymaga już inspekcji.

Wybór OEM dla producentów ciężkiego sprzętu

Projekt owijki wydechowej OEM do silników Diesla powinien określać coś więcej niż tylko nazwę materiału.

Informacje na temat niestandardowych długości ról, opakowań, elementów mocujących i stałych dostaw można znaleźć w sekcji Producent owijek wydechowych dla dostaw OEM i marek własnych.

Często zadawane pytania

Jaka jest najlepsza owijka wydechowa do silnika diesla?

Nie ma jednego uniwersalnego, najlepszego materiału. Włókno szklane sprawdza się w wielu ogólnych zastosowaniach, tytan oferuje opcję wyższej temperatury, krzemionka może być rozważana w warunkach silniejszego nagrzewania, natomiast konstrukcje wzmocnione lub z kompozytu silikonowego wybiera się tam, gdzie kluczowe znaczenie mają wymagania środowiskowe lub mechaniczne.

Czy owijka wydechowa może być stosowana w ciężkim sprzęcie?

Tak, na odpowiednich sekcjach układu wydechowego, pod warunkiem zatwierdzenia materiału, temperatury oraz metody montażu. Ciężki sprzęt wymaga szczególnej uwagi pod kątem wibracji, ścierania, zanieczyszczeń i dostępu serwisowego.

Czy mogę owinąć filtr cząstek stałych?

Nie należy zakładać, że bezpośrednie owijanie jest dozwolone. Elementy układu oczyszczania spalin pracują w kontrolowanym systemie temperaturowym. Przed zaizolowaniem DPF-u, katalizatora lub powiązanego elementu należy przestrzegać wymagań producenta sprzętu.

Czy elastyczne złącze wydechowe diesla powinno być owinięte?

Nie automatycznie. Złącze elastyczne musi pracować. Ochrona termiczna wokół tego obszaru powinna zachować jego zamierzoną funkcję.

Czy krzemionka jest zawsze lepsza od włókna szklanego w wydechach diesla?

Nie. Krzemionka zapewnia materiał odporny na wyższe temperatury, ale włókno szklane może być wystarczające i bardziej ekonomiczne, jeśli jego zweryfikowany zakres roboczy odpowiada danemu zastosowaniu.

Jaka owijka wydechowa nadaje się do środowisk zapylonych lub ściernych?

Warto rozważyć konstrukcję wzmocnioną tam, gdzie odsłonięty materiał tekstylny wymaga dodatkowej ochrony mechanicznej. Należy skorygować powtarzający się kontakt i niewystarczający prześwit, zamiast polegać wyłącznie na wzmocnieniu.

Czy BSTFLEX może dostarczyć niestandardową owijkę wydechową do silników diesla?

Tak. Projekty mogą zostać przeanalizowane pod kątem materiału, szerokości, długości roli, długości cięcia, elementów mocujących oraz opakowania OEM w oparciu o rzeczywisty zespół wydechowy i wymagania zamówienia.

Określ parametry owijki wydechowej dla układu wydechowego diesla lub przemysłowego

Prześlij do BSTFLEX rysunek układu wydechowego, wymiary rur, ciągłą temperaturę roboczą, szczytową ekspozycję oraz warunki środowiskowe. Wskaż sekcje wymagające izolacji oraz komponenty, które muszą zachować sprawność serwisową.

Porównaj dostępne konstrukcje w zakresie taśm termoizolacyjnych do wydechów i kolektorów BSTFLEX, lub skorzystaj z odpowiedniej strony produktu dla owijki wydechowej z włókna szklanego, owijki wydechowej tytanowej, owijki wydechowej krzemionkowej, izolacji wydechowej z kompozytu silikonowego lub wzmocnionej owijki wydechowej.
