Odporność temperaturowa izolacji wydechu nagrzewnicy diesla to nie temperatura, jakiej można spodziewać się po zewnętrznej stronie zamontowanej osłony.Materiał może wytrzymać określoną ekspozycję na ciepło, podczas gdy gotowy zestaw pozostaje zbyt gorący, aby mógł mieć kontakt z ludźmi, okablowaniem, tapicerką lub innymi komponentami wrażliwymi na temperaturę.
Dla producentów zestawów nagrzewnic, osób zajmujących się zabudową pojazdów i instalatorów morskich rozróżnienie to zmienia kryteria zakupu. Zamiast pytać tylko o to, jaką temperaturę wytrzyma izolacja, należy zapytać, jakie temperatury musi utrzymywać zainstalowany zestaw, gdzie te temperatury będą mierzone i w jakich warunkach roboczych.
Ten poradnik skupia się na interpretacji parametrów i określaniu kontroli termicznych dla owijki wydechu nagrzewnicy diesla oraz osłon izolacyjnych. Informacje na temat szerszego asortymentu zabezpieczeń wsuwanych, zszywanych i powlekanych można znaleźć w przewodniku po izolacji wydechu nagrzewnicy diesla.
Określenie, której temperatury dotyczy specyfikacja
System wydechowy ma kilka punktów o różnych temperaturach. Wartości zarejestrowanej wewnątrz strumienia gazów spalinowych nie można traktować tak, jakby była temperaturą ścianki rury, powierzchni izolacji lub sąsiedniego panelu. Każde miejsce odpowiada na inne pytanie inżynieryjne.
| Temperatura | Co opisuje | Co pomaga ustalić |
|---|---|---|
| Temperatura gazów spalinowych | Gazy przepływające wewnątrz metalowej rury wydechowej. | Warunki termiczne generowane przez nagrzewnicę; nie jest to bezpośredni pomiar zewnętrznej powierzchni osłony. |
| Temperatura ścianki rury | Metalowa powierzchnia pod izolacją w określonym miejscu. | Lokalna ekspozycja odczuwana przez izolację na styku z rurą. |
| Temperatura zewnętrznej powierzchni owijki | Odsłonięta zewnętrzna strona zainstalowanej osłony lub pokrywy. | Stan powierzchni istotny z punktu widzenia ryzyka kontaktu i otaczającego transferu ciepła. |
| Temperatura pobliskiego komponentu | Wybrane miejsce na okablowaniu, elemencie wykończeniowym, panelu lub innym chronionym komponencie. | Czy dany komponent mieści się w swoich dozwolonych warunkach eksploatacji. |
| Lokalna temperatura otoczenia | Otaczające powietrze w udokumentowanym miejscu, z dala od bezpośredniego kontaktu z gorącymi częściami. | Środowisko, w którym uzyskano pozostałe odczyty. |
Należy określić zarówno pozycję pomiaru, jak i temperaturę. Odczytu pobranego w pobliżu odsłoniętego metalowego połączenia nie należy porównywać z odczytem pobranym w środku w pełni osłoniętego odcinka prostego.
Oddzielenie wartości ciągłych od ekspozycji krótkoterminowej
Ciągła klasyfikacja temperaturowa dotyczy trwałego narażenia zgodnie z podaną specyfikacją materiałową. Wartość szczytowa lub przerywana dotyczy ograniczonego okresu ekspozycji. Żadnej z nich nie należy interpretować w oderwaniu od czasu trwania, warunków testowych i kryteriów akceptacji.
Należy zapytać, które właściwości muszą pozostawać akceptowalne po nagrzaniu. Integralność wizualna, elastyczność, stabilność wymiarowa i zdolność do zachowania osłony to różne wymagania. Próbka, która nie uległa widocznemu spaleniu, niekoniecznie wykazała odpowiednią długoterminową wydajność eksploatacyjną.

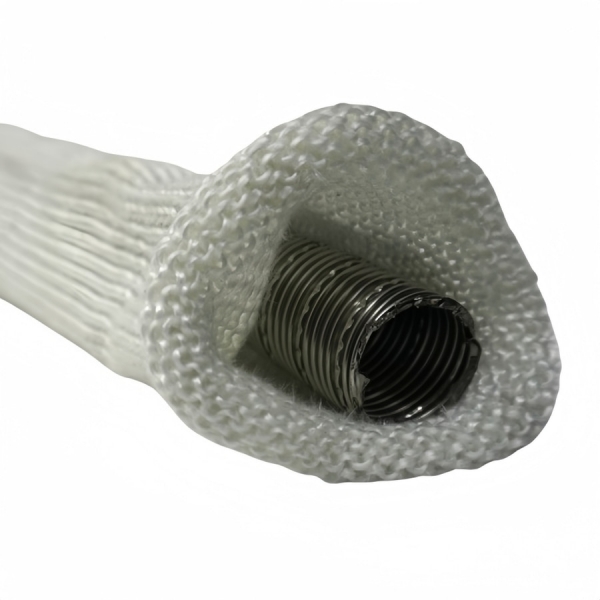

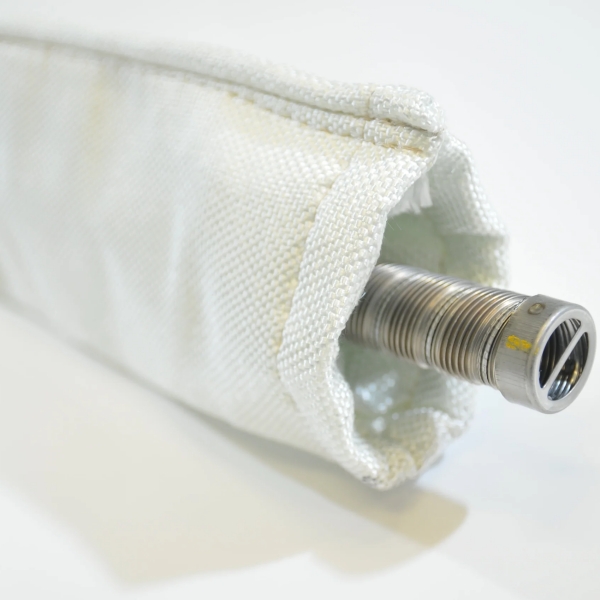

Produkt BSTFLEX Diesel Heater Exhaust Insulation Lagging wykorzystuje konstrukcję z dzianiny z włókna szklanego E-glass. W przypadku specyfikacji produkcyjnej należy potwierdzić wybraną klasę osłony i jej udokumentowane limity ekspozycji, zamiast stosować ogólną wartość temperatury włókna szklanego do każdego gotowego produktu.
Jeśli zespół zawiera powłokę, płaszcz zewnętrzny, przeszycia lub elementy mocujące, należy ocenić te materiały w ich własnych lokalnych temperaturach. Parametry podstawowego włókna nie kwalifikują automatycznie całego zespołu.
Dlaczego ta sama osłona może dawać różne temperatury powierzchni
Oznaczenie materiału nie opisuje całej ścieżki transferu ciepła. Dwie instalacje wykorzystujące tę samą osłonę wydechu z włókna szklanego mogą różnić się dopływem ciepła, pokryciem, otaczającym przepływem powietrza i temperaturą obudowy.
Zainstalowana grubość i stopień pokrycia
Zarejestruj stan rękawa po zamontowaniu. Rozciągnięcie, miejscowe ściskanie, szczeliny lub marszczenie mogą zmienić drogę cieplną. Sama nominalna grubość ścianki nie opisuje każdego miejsca wokół gięcia lub podpory.
Temperatura rury i cykl roboczy
Porównaj równoważne warunki pracy grzejnika. Odczytu zebranego podczas rozgrzewania nie należy przedstawiać tak, jakby opisywał pracę ciągłą lub najwyższą temperaturę osiągniętą podczas całego cyklu.
Ruch powietrza i stan obudowy
Otwarty stół probierczy i zamknięta komora sprzętu mają różne warunki odprowadzania ciepła. Udokumentuj wentylację i położenie paneli dostępu bez blokowania wymaganego przepływu powietrza przez grzejnik.
Lokalne połączenia metalowe
Nieosłonięte złączki, wsporniki i przejścia mogą tworzyć inne warunki cieplne niż izolowany odcinek rury. Oceń zmontowaną trasę zamiast wybierać tylko najchłodniejszy punkt pomiarowy.
Określ wydajność zainstalowanego zespołu, a nie tylko odporność temperaturową materiału tekstylnego.Użyteczny protokół odbioru łączy tożsamość materiału, geometrię montażu, warunki robocze i zmierzone temperatury.
Zbuduj kontrolę termiczną wokół rzeczywistej instalacji grzejnika
Poniższy tekst przedstawia proponowane ramy dla planu porównania lub kwalifikacji OEM, a nie uniwersalną normę testową. Producent grzejnika oraz odpowiedzialny inżynier systemu powinni zatwierdzić warunki robocze, układ czujników i limity akceptacji przed rozpoczęciem testów.
| Zmienna testowa | Nagrywaj lub steruj | Powód |
|---|---|---|
| Konfiguracja grzejnika | Model grzejnika, odpowiednie ustawienia i sekwencja robocza. | Różne moce grzewcze mogą zamaskować wpływ izolacji. |
| Zespół wydechowy | Materiał rur, geometria, połączenia, podpory i osłonięte odcinki. | Porównanie powinno wykorzystywać równoważną instalację. |
| Próbka izolacji | Oznaczenie materiału, identyfikacja partii, zainstalowane pokrycie i metoda mocowania. | Wynik musi być powiązany z badaną konstrukcją. |
| Otoczenie | Lokalna temperatura otoczenia, wentylacja i stan obudowy. | Zmiany w otoczeniu wpływają na wymianę ciepła. |
| Układ pomiarowy | Typ czujnika, zakres, metoda mocowania i oznaczone pozycje pomiarowe. | Wyniki muszą opisywać porównywalne lokalizacje i metody. |
| Czas trwania testu | Okres nagrzewania, interwał obserwacji, uzgodnione kryterium stabilności oraz obserwacja po wyłączeniu, jeśli dotyczy. | Krótki zrzut może pominąć późniejsze maksimum temperatury. |
| Kryteria zaliczenia | Specyficzne dla projektu limity powierzchni i elementów, w tym niepewność pomiaru. | Odczyt temperatury nie jest decyzją o zaliczeniu lub niezaliczeniu, dopóki kryteria nie zostaną zdefiniowane. |
Należy korzystać z wykwalifikowanego personelu i kontrolowanej konfiguracji testowej. Nie wolno obsługiwać instalacji bez wymaganych zabezpieczeń tylko po to, aby uzyskać porównanie dla gołej rury. Jeśli zatwierdzony plan zezwala na testy porównawcze, należy zmieniać jedną określoną zmienną naraz i utrzymywać pozostałe warunki jako stałe.
Zachowaj ostrożność podczas pomiaru odblaskowych powierzchni metalowych
Termometry na podczerwień i kamery termowizyjne określają temperaturę na podstawie emitowanego promieniowania. Błyszczące powierzchnie ze stali nierdzewnej i aluminium mogą dawać mylące odczyty, gdy emisyjność i odbite promieniowanie nie są odpowiednio uwzględnione. Tego samego ustawienia przyrządu nie należy automatycznie stosować do gołego metalu, tkaniny z włókna szklanego i powlekanej osłony zewnętrznej.
Do testów odbiorczych należy używać metody pomiarowej odpowiedniej dla danej powierzchni. Może to obejmować prawidłowo zainstalowane czujniki kontaktowe lub metodę podczerwieni zweryfikowaną dla tej powierzchni i zakresu temperatur. W stosownych przypadkach należy zarejestrować ustawienia przyrządu, rozmiar obiektu i odległość pomiarową.
Nie umieszczaj zwykłej taśmy izolacyjnej ani niekwestionowanego znacznika samoprzylepnego na gorącej rurze wydechowej wyłącznie w celu utworzenia punktu pomiarowego. Wszelkie obróbki powierzchni lub materiały mocujące muszą być przystosowane do panujących w tym miejscu warunków i nie mogą osłabiać instalacji.
Nie należy przekształcać oceny materiału w oświadczenie o bezpieczeństwie dotyku
Izolowany sprzęt nadal może powodować oparzenia kontaktowe. Ryzyko kontaktu zależy od czegoś więcej niż tylko jednej wartości temperatury: znaczenie ma również materiał powierzchni, czas trwania kontaktu i spodziewana interakcja użytkownika. Rękaw stanowiący integralną część podczas ekspozycji na wysoką temperaturę nie dowodzi, że jego powierzchnia zewnętrzna jest bezpieczna w dotyku.
Tam, gdzie ludzie mogliby dotknąć obszaru układu wydechowego podczas użytkowania lub serwisowania, należy określić scenariusz kontaktu i wszelkie wymagania dotyczące osłon na etapie projektowania. Nie wolno sprawdzać gorącej powierzchni poprzez jej dotykanie. Dostęp konserwacyjny powinien odbywać się zgodnie z instrukcjami wyłączenia i stygnięcia nagrzewnicy.
Limit temperatury pobliskiego komponentu to kolejne odrębne wymaganie. Powłoka kabla, plastikowe złącze i panel wewnętrzny mogą mieć różne dopuszczalne warunki; należy korzystać ze specyfikacji odpowiednich komponentów zamiast jednego ogólnego limitu dla całej komory.
Napisz wymaganie akceptacyjne, które można zweryfikować
Zapytanie takie jak „tuleja wydechowa wysokotemperaturowa” identyfikuje rodzinę produktów, ale nie definiuje rezultatu termicznego. Bardziej użyteczne wymaganie opisuje zarówno przydatność materiałową, jak i zamierzone warunki pracy.
Przykładowe sformułowanie specyfikacji: Zespół izolacji wydechu należy poddać ocenie na zatwierdzonej nagrzewnicy i w zatwierdzonej konfiguracji wydechu. Należy zarejestrować temperatury styku rury, zewnętrznej powierzchni izolacji, lokalnego otoczenia oraz wyznaczonych sąsiednich komponentów w trakcie uzgodnionej sekwencji roboczej. Maksymalne zmierzone temperatury muszą spełniać specyficzne dla projektu limity po uwzględnieniu niepewności pomiarowej. Po uzgodnionych cyklach termicznych należy skontrolować pokrycie, mocowanie i stan fizyczny. Należy zarejestrować testowane oznaczenie materiału, wymiary montażowe oraz wszelkie odstępstwa od zatwierdzonej konfiguracji.
Projekt musi dostarczyć rzeczywiste limity, liczbę cyklów oraz sekwencję roboczą. To sformułowanie nie sugeruje, że konkretny produkt BSTFLEX przeszedł już test klienta lub posiada określoną aprobatę montażową.
Raportowanie obniżenia temperatury bez wyolbrzymiania wyniku
Oświadczenie takie jak „redukuje temperaturę o 70%” nie ma znaczenia bez zdefiniowanego odniesienia, miejsca pomiaru i warunków testowych. Procent obliczony bezpośrednio z odczytów w skali Celsjusza jest szczególnie nieodpowiedni jako ogólna miara skuteczności izolacji, ponieważ punkt zerowy Celsjusza nie jest absolutnym punktem odniesienia termicznego.
Preferuj raport pokazujący zmierzone temperatury, różnicę między porównywalnymi odczytami, lokalne warunki otoczenia i niepewność pomiaru. Określ, czy porównanie dotyczy zewnętrznej strony osłony, pobliskiego panelu czy innego zdefiniowanego punktu. Nie przedstawiaj redukcji w jednym miejscu jako gwarancji dla wszystkich pobliskich komponentów lub wszystkich trybów pracy nagrzewnicy.
Wydajność termiczna nie zastępuje odstępów ani uszczelnienia wydechu
Przestrzegaj wymagań producenta nagrzewnicy dotyczących prowadzenia układu wydechowego, separacji, przejść, podpór i wylotu. Osłona izolacyjna nie pozwala automatycznie na mniejszy odstęp, kontakt z przewodami paliwowymi lub okablowaniem ani na prowadzenie przez przestrzeń, która w przeciwnym razie byłaby do tego nieodpowiednia.
Metalowa rura wydechowa i zatwierdzone złącza zawierają gazy spalinowe. Owijka tekstylna nie jest naprawą szczelną na gazy i nie wolno jej używać do zakrywania nieszczelnego połączenia zamiast jego naprawy. Integralność połączenia i ochrona termiczna wymagają oddzielnych kontroli.
W przypadku instalacji na łodziach należy ocenić określoną morską aranżację wydechu, zamiast traktować osłonę jako zatwierdzenie do użytku pod pokładem. Należy zachować funkcjonalność wymaganych odpływów, dostępu do inspekcji i przepisów dotyczących wentylacji.
Sprawdź osłonę ponownie po cyklach termicznych
Jako proponowaną część planu kwalifikacji, porównaj instalację przed i po uzgodnionych cyklach grzewczych. Poszukaj przemieszczenia od chronionej sekcji, odsłoniętej rury, pocienienia na podporach, uszkodzonych krawędzi lub zmian, które uniemożliwiają osłonie pozostanie w zamierzonej pozycji.
Rejestruj wilgoć, zanieczyszczenie olejem lub inne narażenie eksploatacyjne oddzielnie od suchych testów termicznych. Wynik odporności na ciepło nie potwierdza odporności na warunki atmosferyczne, odporności na zanieczyszczenia ani trwałości eksploatacyjnej. Jeśli warunki te mają znaczenie, uwzględnij odpowiednie dowody materiałowe i dodatkową ocenę w wymaganiach projektu.
Zamawiaj rurę i izolację termiczną jako osobne elementy

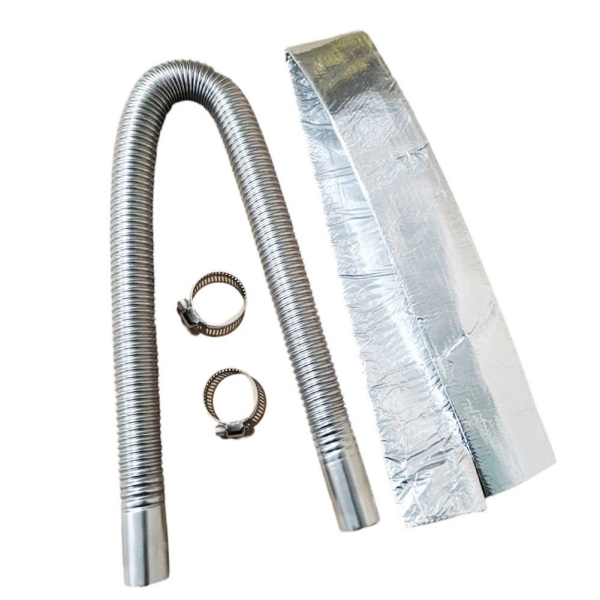

BSTFLEX oferuje Elastyczny wąż wydechowy ze stali nierdzewnej do nagrzewnic diesla do odprowadzania spalin oraz osobną dzianą izolację z włókna szklanego do zewnętrznej ochrony termicznej. Określ oba elementy w specyfikacji, aby można było jednocześnie przeanalizować geometrię rury, dopasowanie rękawa i dostępną przestrzeń montażową.

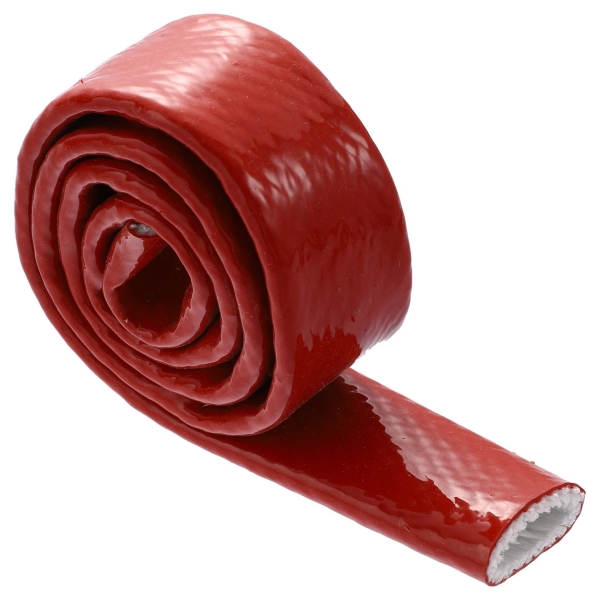

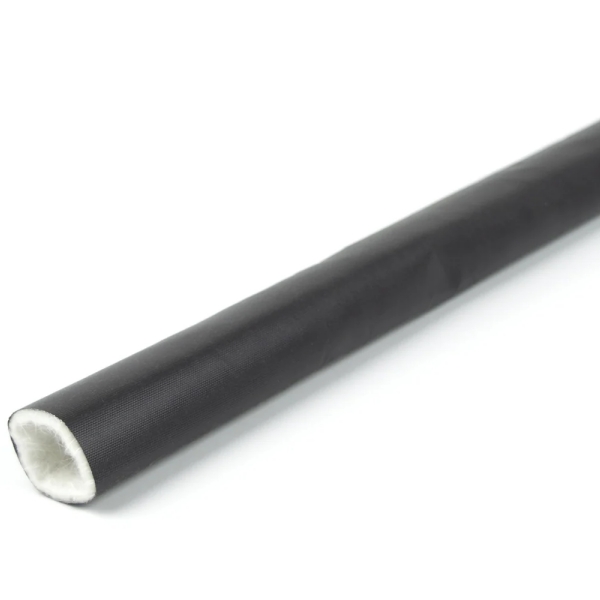

Szersza oferta rur ochrony termicznej i przewodów gorącego powietrza zawiera również produkty przeznaczone do innych części układu nagrzewnicy. Rozdziel opisy w zamówieniu: izolacja przewodów gorącego powietrza w kabinie i izolacja układu wydechowego spalin nie są zamienne tylko dlatego, że obie nazywane są izolacją nagrzewnicy.
Dołącz warunki pracy do zapytania o izolację wydechu
W celu dokonania oceny izolacji wydechu nagrzewnicy należy podać dane identyfikacyjne nagrzewnicy, średnicę zewnętrzną rury wydechowej, długość pokrycia, zdjęcia z montażu oraz dostępny luz. Dodaj znaną temperaturę rury lub wymagania dotyczące ekspozycji, lokalny zakres temperatur otoczenia, przewidywany cykl pracy oraz wszelkie określone limity dla dostępnych powierzchni lub pobliskich elementów.
W przypadku dostaw OEM należy określić wymaganą ilość próbek, wielkość produkcji, format pakowania oraz dokumenty techniczne wymagane do zatwierdzenia. Potwierdź proponowaną konstrukcję i dostępne dowody przed zwolnieniem specyfikacji produkcyjnej.
FAQ: Odporność temperaturowa izolacji wydechu nagrzewnicy
Czy wysoka odporność temperaturowa oznacza, że osłona wydechu jest bezpieczna w dotyku?
Nie. Klasyfikacja odporności materiału nie określa temperatury zewnętrznej powierzchni zamontowanej osłony. Ryzyko kontaktu należy ocenić dla konkretnej powierzchni, warunków pracy i przewidywanego czasu kontaktu.
O ile owinięcie wydechu nagrzewnicy diesla obniży temperaturę powierzchni?
Nie ma jednej uniwersalnej wartości obniżenia temperatury dla każdej instalacji. Zależy ona od temperatury rury, zastosowanej izolacji, stopnia pokrycia, otoczenia i miejsca pomiaru. Poproś o wyniki dla reprezentatywnego układu i określonych warunków testowych.
Czy mogę porównać goły metal i izolowaną rurę przy użyciu tych samych ustawień termometru na podczerwień?
Nie bez sprawdzenia metody pomiarowej. Odblaskowy metal, włókno szklane i powierzchnie powlekane mogą mieć różne właściwości emisyjne. Należy stosować ustawienia lub pomiary kontaktowe zweryfikowane dla testowanej powierzchni.
Co powinien zawierać raport z testu izolacji wydechu OEM?
Powinien zawierać oznaczenie materiału, konfigurację nagrzewnicy, geometrię montażu, sekwencję pracy, warunki otoczenia, lokalizacje czujników, zmierzone temperatury, limity akceptacji oraz wyniki inspekcji po zakończeniu testu. Należy określić zastosowaną metodę i niepewność pomiaru.
