Izolacja termiczna w samochodach: praktyczny przewodnik po osłonach termicznych układu wydechowego, turbosprężarki, katalizatora i układu dolotowego

Krótkie podsumowanie: Izolacja termiczna w samochodzie to nie tylko „dodanie osłony termicznej”. Niezawodna kontrola termiczna to efekt zastosowania odpowiedniego materiału, prawidłowego rozmieszczenia elementów oraz montażu odpornego na drgania i cykle termiczne. Ten poradnik obejmuje: izolacja termiczna rury wydechowej , osłona termiczna turbosprężarki , osłona termiczna katalizatora , osłona termiczna wlotu i wspólne osłona termiczna samochodu błędy projektowe.

Dlaczego izolacja cieplna w samochodach jest ważna

Nowoczesne układy napędowe umieszczają gorące podzespoły w ciasnych przestrzeniach. Bez odpowiednich izolacja cieplna samochodów Promieniowanie cieplne i pochłanianie ciepła mogą zwiększać temperaturę pod maską, skracać żywotność przewodów/kabli, podnosić temperaturę powietrza dolotowego i tworzyć gorące punkty w pobliżu tworzyw sztucznych i kompozytów. osłona termiczna samochodu Strategia koncentruje się na czterech celach:

• Chroń komponenty: węże, okablowanie, tworzywa sztuczne i delikatna elektronika
• Kontroluj tryby wymiany ciepła: ciepło promieniowania, konwekcja i przewodzenie kontaktowe
• Utrzymanie wydajności: utrzymuje stabilną temperaturę wlotową i zapobiega przegrzewaniu się
• Poprawa niezawodności: zmniejszyć awarie spowodowane wibracjami, ścieraniem i cyklami termicznymi

Osłona termiczna a izolacja: jaka jest różnica?

W zarządzaniu temperaturą w motoryzacji termin „osłona termiczna” jest często szeroko stosowany. W praktyce:

• Osłona termiczna / osłona termiczna samochodowa: Blokuje promieniowanie cieplne i chroni sąsiednie części. Najlepsza wydajność wymaga kontrolowanej szczeliny powietrznej i bezpiecznego montażu.
• Izolacja termiczna rury wydechowej: redukuje ciepło u źródła (rura/turbo/rura spustowa), obniżając temperaturę powierzchni i redukując emisję promieniowania.

W przypadku stref ekstremalnych najbardziej niezawodnym podejściem jest zmniejszyć ciepło u źródła a potem osłonić wrażliwe elementy Zacznij od rozwiązania izolacji spalin , a następnie użyj tarcz ukierunkowanych tam, gdzie jest to potrzebne.

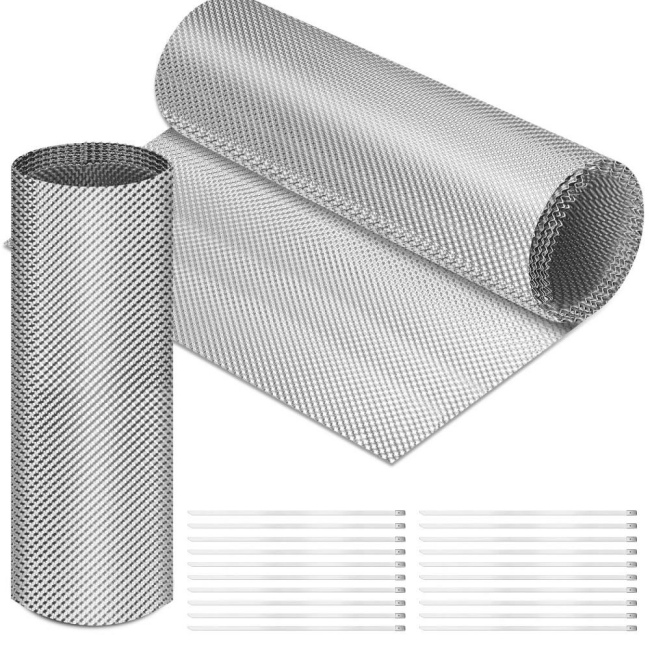

1) Izolacja termiczna rury wydechowej (kontrola źródła)

Izolacja termiczna rury wydechowej Celem jest obniżenie temperatury powierzchni i ciepła promieniowania z gorących rur. Jest to szczególnie skuteczne w ciasnych przestrzeniach, gdzie konwencjonalne tłoczenie osłona termiczna samochodu nie może utrzymać wystarczającej szczeliny powietrznej. Kluczowe czynniki wyboru:

• Temperatura ciągła a temperatura szczytowa: wybieraj na podstawie rzeczywistego cyklu pracy, a nie tylko krótkich pików
• Wibracje i retencja: bezpieczne zapięcie zapobiegające luzowaniu i ocieraniu
• Wilgoć i zanieczyszczenia: rozważ narażenie na działanie rozprysków drogowych i olejów

Jeżeli Twoja trasa obejmuje węże lub okablowanie w pobliżu stref gorących, zastosuj specjalną ochronę, np. rękaw ogniowy aby zapobiec starzeniu się organizmu pod wpływem ciepła i ograniczyć ryzyko w punktach krytycznych.

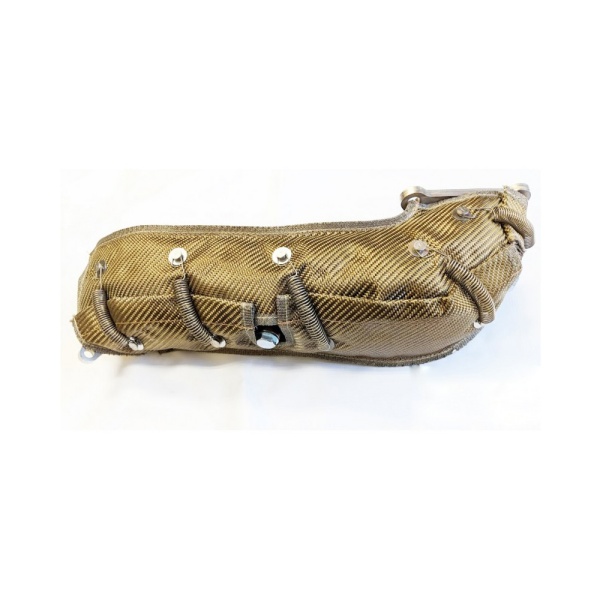

2) Osłona termiczna Turbo (zarządzanie gorącymi punktami)

A osłona termiczna turbosprężarki jest ukierunkowany na jedno z największych źródeł ciepła w komorze silnika. Niezawodna osłona turbosprężarki zazwyczaj wymaga:

• Stabilna odległość: zachować szczelinę powietrzną, aby zmniejszyć przenoszenie promieniowania
• Integralność mechaniczna: montaż odporny na wibracje, zapobiegający grzechotaniu i przecieraniu
• Projekt wielowarstwowy: trwała warstwa zewnętrzna + warstwa izolacyjna w razie potrzeby

Gdy temperatury powierzchni turbiny są ekstremalne, samo ekranowanie może nie wystarczyć. Rozważ połączenie ekranowania z rozwiązania izolacyjne źródłowe w celu zmniejszenia emisji promieniowania i ustabilizowania temperatur otaczających podzespołów.

3) Osłona termiczna katalizatora (ochrona podwozia)

A osłona termiczna katalizatora jest powszechnie stosowany do ochrony podzespołów podwozia i redukcji narażenia na ciepło w pobliżu podłóg, przewodów paliwowych i otaczających elementów plastikowych/wykończeniowych. Osłony podwozia muszą być odporne na rozpryski wody, sól, uderzenia zanieczyszczeń i ciągłe wibracje. Najlepsze praktyki obejmują:

• Zewnętrzna warstwa odporna na korozję (w stosownych przypadkach najczęściej stosowane są konstrukcje ze stali nierdzewnej)
• Bezpieczny montaż aby uniknąć ocierania i hałasu
• Kontrola krawędzi aby uniknąć przecięcia sąsiednich węży lub przewodów

W przypadku konieczności lokalnego uszczelnienia i wzmocnienia krawędzi należy wziąć pod uwagę taśmy i bariery termoizolacyjne .

4) Osłona termiczna wlotu (kontrola wydajności i pochłaniania ciepła)

Jakiś osłona termiczna wlotu Koncentruje się na zmniejszeniu nagrzewania i stabilizacji temperatury powietrza dolotowego poprzez osłonięcie układu dolotowego przed pobliskimi źródłami ciepła (kolektory wydechowe, turbosprężarka, chłodnice). Celem jest nie tylko ochrona, ale także bardziej stabilna wydajność. Zasady doboru:

• Blokada ciepła promieniowania od źródeł ciepła z stabilną barierą i odstępem
• Kontroluj przepływ powietrza aby gorące powietrze spod maski nie było zasysane do wlotu
• Zapobiegaj zużyciu wibracyjnemu w punktach mocowania i na krawędziach

Jeżeli budujesz kompletną strategię termiczną, połącz osłonę wlotową z kontrolą temperatury po stronie wydechowej za pomocą rozwiązania izolacji spalin .

Typowe rodzaje awarii (i jak im zapobiegać)

• Utrata szczeliny powietrznej: Płaskie osłony w ciasnych opakowaniach nie sprawdzają się. Używaj konstrukcji, które zachowują odstępy.
• Przetarcie pod wpływem wibracji: Luźne osłony zużywają się i zawodzą. Ważne jest bezpieczne mocowanie i kontrola krawędzi.
• Ignorowanie pobliskich węży/okablowania: chronić drogi w pobliżu źródeł ciepła spalinowego rękaw ogniowy .
• Osłona termiczna bez kontroli źródła ciepła: w przypadku silnych źródeł ciepła należy dodać izolacja wydechowa w celu zmniejszenia emisji promieniowania.

Często zadawane pytania

Czy osłona termiczna samochodu jest tym samym co izolacja cieplna?

Nie do końca. osłona termiczna samochodu blokuje promieniowanie cieplne i chroni sąsiadujące części, jednocześnie izolacja termiczna rury wydechowej redukuje ciepło u źródła. W strefach o dużym natężeniu ciepła połączenie obu metod zazwyczaj zapewnia najbardziej stabilne rezultaty.

Gdzie osłona termiczna turbosprężarki jest najbardziej skuteczna?

A osłona termiczna turbosprężarki jest najskuteczniejszy, gdy zachowuje odstęp, jest stabilny w przypadku wibracji i jest połączony z szerszym planem termicznym układu wydechowego. W przypadku bardzo wysokich obciążeń cieplnych należy rozważyć rozwiązania izolacyjne źródłowe .

Jak chronić węże znajdujące się w pobliżu źródeł ciepła spalinowego?

Stosuj specjalne zabezpieczenia węży i kabli, takie jak: ochrona rękawa ognioodpornego gdzie prowadzenie przewodów przebiega blisko gorących elementów. Do lokalnego wzmocnienia krawędzi należy użyć odpowiednich taśmy i bariery termoizolacyjne gdzie ma to zastosowanie.

Czy dostarczacie dokumentację techniczną dla produktów izolacji cieplnej do samochodów?

Tak. Dla wielu produktów udostępniamy karty katalogowe i techniczne pliki PDF. Odwiedź Pobierz dokumenty techniczne lub zamów pakiet dokumentów za pośrednictwem Poproś o wycenę .
