Szybka odpowiedź: wycofaj z eksploatacji koc termiczny korpusu turbiny, jeśli jest nasączony olejem lub paliwem, ma odsłoniętą izolację, rozprute szwy, uszkodzone punkty mocowania, uszkodzony osprzęt mocujący, poważne odkształcenia, nieokreśloną tożsamość lub dopasowanie, które nie zapewnia już odstępu od zaworu wastegate i pobliskich przewodów. Koc nie powinien być zatwierdzony do ponownego użycia wyłącznie z tego powodu, że jego zewnętrzna osłona nadal wygląda na zdatną do użytku.
Nie ma uniwersalnego interwału wymiany dla każdego koca termicznego turbiny. Żywotność zależy od pełnej konstrukcji, temperatury korpusu turbiny, cyklu pracy, drgań, zanieczyszczeń, dokładności montażu oraz tego, czy produkt jest przeznaczony do demontażu po cyklach nagrzewania. Kontrola wymaga zatem zarówno sprawdzenia stanu, jak i przeglądu historii produktu.
Niniejszy przewodnik dotyczy elastycznego koca izolacyjnego montowanego wokół obudowy turbiny turbosprężarki. Nie obejmuje on produktów zabezpieczających po stronie sprężarki. W przypadku tej osobnej aplikacji związanej z bezpieczeństwem zobacz Kontrola koca ochronnego turbiny.

Kontrola powinna prowadzić do jednej z czterech udokumentowanych decyzji:
| Decyzja | Typowa podstawa | Wymagane działanie |
|---|---|---|
| Kontynuacja eksploatacji | Koc pozostaje prawidłowo zamontowany, suchy, stabilny i mieści się w zatwierdzonych kryteriach stanu technicznego. | Zarejestruj kontrolę i termin następnego przeglądu. |
| Popraw montaż | Sam koc wygląda na zdatny do użytku, ale zatwierdzony osprzęt jest luźny, nieprawidłowo poprowadzony lub brakuje go. | Wyłącz urządzenie, schłodź układ i popraw montaż za pomocą określonych komponentów. Ponownie skontroluj koc i obszary zakotwienia przed użyciem. |
| Kwarantanna do oceny | Stan jest niepewny z powodu zanieczyszczenia, nietypowej ekspozycji na ciepło, nieudokumentowanej naprawy, nieznanego numeru części lub zmienionej konfiguracji turbosprężarki. | Wycofaj koc z eksploatacji i uzyskaj decyzję odnośnie do dokładnego produktu i konstrukcji. |
| Wymień | Izolacja jest odsłonięta, szwy lub punkty mocowania uległy uszkodzeniu, koc jest nasączony łatwopalnym płynem, dopasowanie nie jest już stabilne lub produkt został odrzucony po ocenie. | Usuń przyczynę leżącą u podstaw i zamów część zamienną dopasowaną do obecnej instalacji, a nie tylko do kształtu uszkodzonego koca. |
Decyzja powinna opierać się na kompletnym zespole: osłonie zewnętrznej, okładzinie strony gorącej, rdzeniu izolacyjnym, szwach, obszyciu krawędzi, kotwach, sprężynach lub drucie wiązałkowym. Wymiana jednej sprężyny nie przywraca sprawności kocowi, którego obszar zakotwienia lub izolacja uległy już uszkodzeniu.
Nie dotykaj ani nie reguluj koca termicznego na gorącej turbosprężarce. Wyłącz sprzęt, zabezpiecz przed niezamierzonym uruchomieniem i poczekaj, aż turbosprężarka oraz otaczające elementy układu wydechowego ostygną zgodnie z odpowiednią procedurą serwisową.
Przed dotknięciem koca zanotuj powód jego kontroli. Przydatne czynniki inicjujące kontrolę obejmują:
Stosuj instrukcje specyficzne dla danego produktu, jeśli określają one interwały kontroli, ograniczenia dotyczące demontażu lub kryteria wymiany. Ten artykuł przedstawia ramy zakupu i oceny stanu technicznego; nie zastępuje on wspomnianych instrukcji.

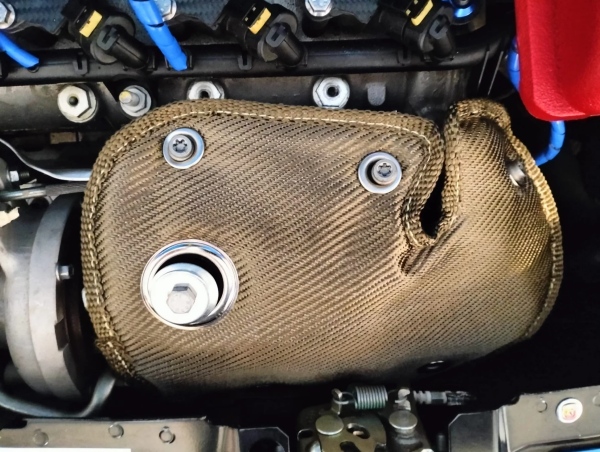

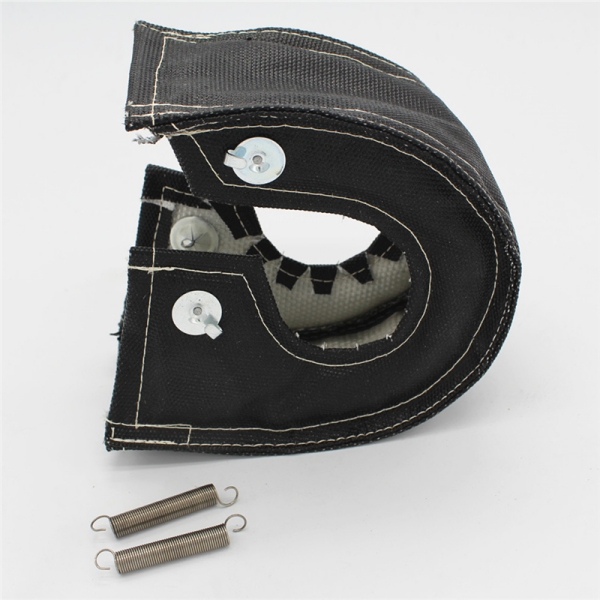

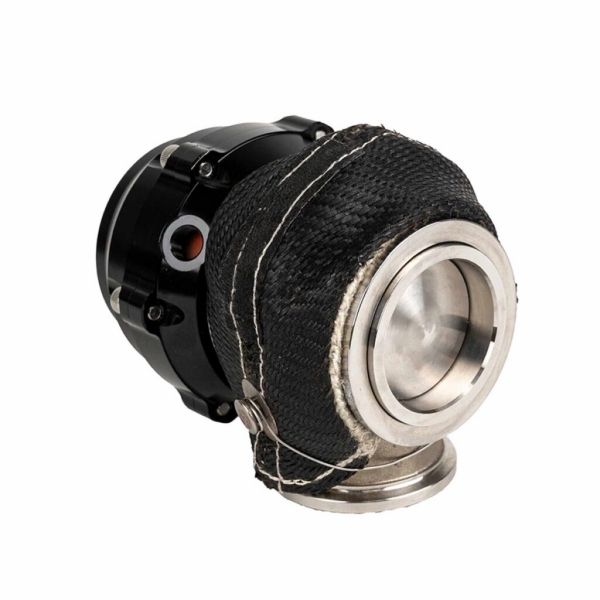

| Obszar inspekcji | Na co zwrócić uwagę | Dlaczego to ma znaczenie |
|---|---|---|
| Pozycja montażowa | Ruch, zwisanie, marszczenie, otwarta szczelina lub mata, która obróciła się i nie znajduje się w zatwierdzonej pozycji. | Przesunięta mata może odsłonić docelowy obszar pokrycia lub kolidować z pobliskimi częściami. |
| Zewnętrzna osłona | Przecięcia, dziury, przetarte miejsca, silne miejscowe odbarwienia, twarde punkty, powstawanie pęcherzy, rozwarstwienie lub plamy z płynów. | Zewnętrzna osłona chroni i zabezpiecza wewnętrzną izolację. Sam wygląd powierzchni nie pozwala na ocenę ukrytych warstw. |
| Szwy i obszycia krawędzi | Zerwana nić, rozwarty szew, naciągnięte obszycie, strzępienie lub izolacja widoczna przez krawędź. | Uszkodzenie szwu może umożliwić przemieszczanie się izolacji i utratę kształtu. |
| Punkty mocowania | Rozdarte obszary kotwiczenia, powiększone otwory, luźne nity, odkształcone wypustki lub kotwicy odrywające się od maty. | Obciążenie utrzymujące jest przenoszone przez te obszary; uszkodzenie lokalne to nie tylko kwestia kosmetyczna. |
| Sprężyny i drut mocujący | Brakujący, rozciągnięty, zdeformowany, złamany, skorodowany lub nieprawidłowo poprowadzony osprzęt. | Okucia muszą utrzymywać zatwierdzony układ bez uszkadzania maty lub kolidowania z turbosprężarką. |
| Prześwit zaworu upustowego i siłownika | Ślady, otarcia, ograniczony ruch cięgien lub osprzęt przecinający ścieżkę siłownika. | Mata i jej elementy złączne nie mogą blokować wymaganego ruchu. |
| Połączenia oleju i płynu chłodzącego | Wilgoć, osad, plamy lub dowody na to, że mata ukryła wyciek. | Wycieki należy usunąć przed ponownym oddaniem izolacji do użytku. |
| Pobliskie komponenty | Stopione okablowanie, uszkodzone przez temperaturę przewody, ślady kontaktu lub nowe gorące punkty. | Te znaleziska mogą wskazywać na problem z instalacją lub gospodarką cieplną, który wymaga czegoś więcej niż tylko wymiany maty. |
| Identyfikacja i historia | Brak etykiety, nieznany wzór, nieudokumentowana modyfikacja lub brak możliwości dopasowania maty do zatwierdzonej konfiguracji. | Stan nie może być oceniony w sposób wiarygodny, gdy konstrukcja i zamierzone dopasowanie są nieznane. |

Zanieczyszczenie olejem i paliwem wymaga natychmiastowej uwagi, ponieważ łatwopalna ciecz może stworzyć zagrożenie pożarowe, jeśli zostanie zatrzymana w pobliżu gorącej obudowy turbiny. Bezpiecznie zatrzymaj pracę, usuń wyciek i wycofaj zanieczyszczoną matę z eksploatacji w celu oceny jej stanu.
Nie zakładaj, że wycieranie, mycie, czyszczenie rozpuszczalnikiem, mycie ciśnieniowe lub suszenie przywraca pierwotny stan. To, czy dozwolone jest czyszczenie powierzchni, zależy od dokładnej osłony zewnętrznej, izolacji, przeszycia i stopnia penetracji. Lekki ślad zewnętrzny i mata, która wchłonęła płyn przez swoje warstwy, nie są stanami równoważnymi.
Należy poważnie rozważyć wymianę, gdy:
Zanieczyszczenie płynem chłodzącym lub wodą nie stwarza takiego samego zagrożenia pożarowego jak paliwo, ale nadal wymaga usunięcia wycieku i przeglądu stanu. Wilgoć, środki czyszczące i wielokrotne moczenie mogą wpływać na niektóre konstrukcje, elementy złączne lub etykiety identyfikacyjne. Nie należy oddawać koca z powrotem do użytku, dopóki źródło nie zostanie usunięte, a produkt nie będzie suchy i akceptowalny zgodnie z jego instrukcją.
Niektóre konstrukcje koców turbo mogą wydzielać tymczasowy zapach lub lekki dym podczas początkowych cykli kondycjonowania. Zachowanie to musi być potwierdzone w instrukcjach dla konkretnego produktu; nie należy tego zakładać w przypadku każdego koca.
Obserwację podczas pierwszego użycia należy traktować jako ostrzeżenie, a nie normalne kondycjonowanie, gdy:
Nie należy wielokrotnie uruchamiać silnika, aby „wypalić” nieznany płyn. Należy wyłączyć silnik, schłodzić układ i sprawdzić obszar turbosprężarki. Usunięcie wycieku lub błędu montażowego jest ważniejsze niż zachowanie koca w stanie nienaruszonym.
Wielokrotne nagrzewanie i chłodzenie może zmienić dotyk i kształt izolacji tekstylnej. Niektóre konstrukcje stają się sztywniejące lub mniej elastyczne po utwardzeniu i cyklach termicznych. Sama sztywność nie jest uniwersalnym kryterium zaliczenia/niezaliczenia, ale wpływa na demontaż, ponowny montaż oraz zdolność koca do dopasowania się do obudowy.
Należy sprawdzić pod kątem zmian wskazujących na utratę przydatności do użytku:
Nie ma jednej określonej liczby cykli cieplnych, po której każdy koc turbo musi zostać wymieniony. Pojazd użytkowany na co dzień, zastosowanie wyścigowe, silnik morski i stale obciążony generator narażają koc na odmienne temperatury, czasy trwania, wibracje i praktyki konserwacyjne. Należy stosować kryteria oparte na stanie technicznym łącznie z zatwierdzonym planem obsługi serwisowej.
Nie należy zakładać, że każdy koc turbo nadaje się do ponownego użycia po demontażu. Niektóre konstrukcje są przeznaczone do pozostania zamontowanymi po przejściu cykli cieplnych, ponieważ gięcie utwardzonego koca może spowodować pęknięcie lub uszkodzenie izolacji. Inne produkty mogą dopuszczać kontrolowany demontaż i ponowny montaż, jeśli spełnione są ich kryteria kontroli.
Przed zdemontowaniem koca do rutynowego serwisu należy potwierdzić:
Zdemontowany koc nie powinien być ponownie montowany, jeśli utracił identyfikację, nie utrzymuje zatwierdzonego kształtu, ma odsłoniętą izolację, uszkodzone szwy lub mocowania, zawiera niedozwolone zanieczyszczenia lub nie pasuje już bez użycia nadmiernej siły.
Informacje na temat wyboru elementów mocujących i kontroli osprzętu można znaleźć w sekcji Okucia do montażu koca turbo: sprężyny, drut do wiązania i punkty mocowania.

Wymiana samego osprzętu może być wystarczająca tylko wtedy, gdy korpus koca, obszary mocowania, szwy i dopasowanie pozostają w akceptowalnym stanie, a odpowiedni element zamienny jest dostępny.
Korekta polegająca wyłącznie na wymianie osprzętu może być odpowiednia, gdy:
Wymień lub poddaj kwarantannie całą osłonę termiczną, gdy:
Nie dodawaj mocniejszych sprężyn, dodatkowego drutu ani nowych otworów, aby skompensować problem z kształtem lub dopasowaniem. Elementy montażowe powinny przytrzymywać zatwierdzoną osłonę; nie powinny wciskać nieodpowiedniej osłony na obudowę.
Zamienna turbosprężarka może mieć inny zarys obudowy turbiny, A/R, układ zaworu wastegate, położenie siłownika, połączenie wylotowe lub przebieg przewodów, nawet jeśli ogólna nazwa modelu wydaje się podobna.
Sprawdź ponownie dopasowanie w przypadku zmiany któregokolwiek z poniższych elementów:
Nie zatwierdzaj starej osłony termicznej tylko dlatego, że można ją rozciągnąć lub zasznurować wokół nowej obudowy. Przeanalizuj nową instalację jako projekt dopasowania. Poradnik Osłona termiczna turbo a tarcza cieplna może również pomóc, gdy zmieniona instalacja wymaga innej strategii ochrony termicznej.
Poniższe warunki stanowią praktyczne powody do wycofania osłony obudowy turbiny z eksploatacji i jej wymiany lub uzyskania formalnej decyzji:
| Stan | Zalecane postępowanie |
|---|---|
| Izolacja nasączona olejem lub paliwem | Usuń wyciek i wymień, chyba że dla danego produktu istnieje zatwierdzona procedura regeneracji, a osłona przejdzie tę procedurę pomyślnie. |
| Odsłonięta izolacja lub materiał strony gorącej | Wymień lub przekaż producentowi do oceny; nie łataj niepowiązaną tkaniną ani taśmą. |
| Otwarty szew, uszkodzone obszycie lub rozerwany obszar zakotwiczenia | Wyłącz z eksploatacji. Wymiana jest zazwyczaj wymagana, chyba że istnieje zatwierdzony proces naprawy. |
| Osłona nie zachowuje zatwierdzonego kształtu | Wymień; mocniejsze elementy montażowe nie są właściwym sposobem na skorygowanie utraty stabilności wymiarowej. |
| Uporczywy dym lub zapach z nieznanego źródła | Zatrzymaj, schłodź i sprawdź. Usunąć wycieki lub punkty stykowe przed podjęciem decyzji, czy mata termoizolacyjna nadaje się do użytku. |
| Kontakt z poruszającym się siłownikiem lub cięgnem | Wycofaj z eksploatacji, sprawdź pod kątem uszkodzeń i skoryguj dopasowanie. Wymień, jeśli wzór lub stan maty nie mogą zostać zatwierdzone. |
| Nieznana tożsamość produktu lub nieudokumentowana modyfikacja | Poddaj kwarantannie do czasu ustalenia konstrukcji i dopasowania. Wymień, gdy przydatność nie może zostać udokumentowana. |
| Nowa turbosprężarka lub zmieniona obudowa | Przeprowadź ponowną ocenę dopasowania; zamów nowy wzór, jeśli stara mata nie pasuje do zatwierdzonej geometrii. |

Oświadczenia takie jak „wymieniaj co rok” lub „mata termoizolacyjna turbosprężarki wytrzymuje kilka lat” są zbyt ogólne, chyba że są powiązane z konkretnym produktem, konstrukcją i profilem pracy.
Przydatny plan serwisowy określa:
W przypadku programów flotowych, generatorowych, morskich lub OEM należy zachować zdjęcia zatwierdzonej instalacji wraz z historią serwisową. Ułatwia to identyfikację przemieszczeń, zmienionego prowadzenia przewodów lub brakujących elementów złącznych podczas późniejszych przeglądów.
Nie używaj rozciągniętej, przypalonej lub zmodyfikowanej maty jako jedynego wzorca referencyjnego. Podaj aktualne informacje z turbosprężarki i instalacji.

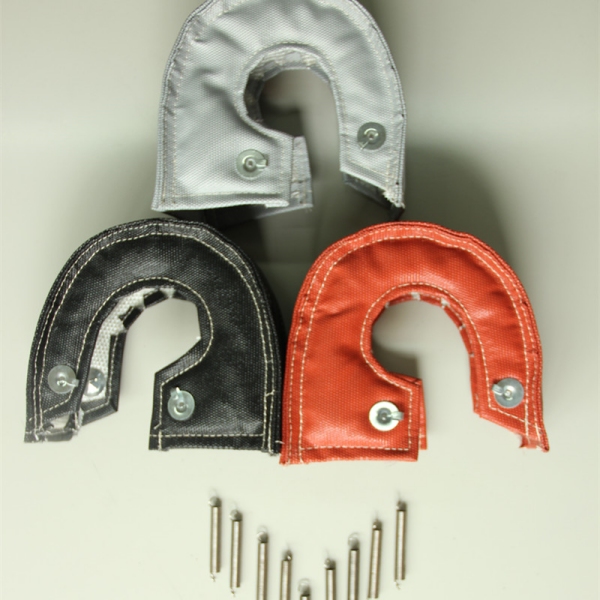

| Pole zapytania ofertowego (RFQ) dotyczącego wymiany | Informacje do podania |
|---|---|
| Powód wymiany | Normalna eksploatacja, zanieczyszczenie, uszkodzenie szwów, awaria osprzętu, zmieniona turbosprężarka lub niepewna historia. |
| Identyfikacja turbosprężarki | Producent, model, numer części i oznaczenie obudowy turbiny. |
| Obudowa i instalacja | Wymiary, oznaczone zdjęcia, układ zaworu upustowego (wastegate), prześwity siłownika i przewodów. |
| Poprzednia mata termoizolacyjna | Numer części dostawcy lub wewnętrzny, referencja zamówienia, rewizja wzoru i zdjęcia przed utylizacją. |
| Konstrukcja | Wymagane tytanowe, karbonowe, aluminizowane lub pokryte silikonem pokrycie zewnętrzne z tkaniny, plus wszelkie potwierdzone wymagania wewnętrzne lub wzmacniające. |
| Osprzęt | Sprężyny, drut do wiązania, kotwy, zapasowe ilości i wymagania dotyczące pakowania. |
| Warunki eksploatacji | Warunki ciągłe i szczytowe, cykl pracy, środowisko i komponent wymagający ochrony. |
| Wymagania handlowe | Ilość próbek, ilość produkcyjna, logo, oznakowanie, instrukcje, opakowanie i wymagane dokumenty. |

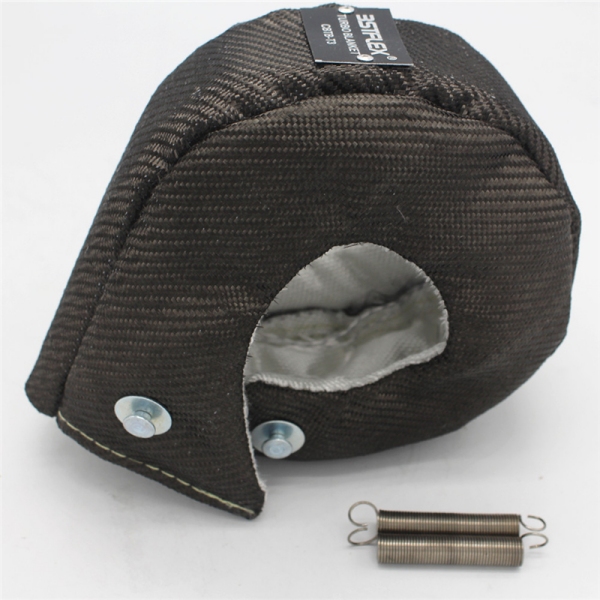

BSTFLEX dostarcza standardową i niestandardową izolację obudów turbin za pośrednictwem swojej gamy koców termicznych do turbo. W projektach opartych na rysunkach i marce własnej można skorzystać z przewodnika po produkcji koców turbo dla producentów OEM i na zamówienie.

Program OEM lub marki własnej powinien określać informacje dotyczące inspekcji i wymiany przed dopuszczeniem do produkcji. Dostarczona dokumentacja może obejmować:
Nie należy publikować uniwersalnej metody czyszczenia, interwału wymiany ani deklaracji ponownego użycia, jeśli nie została ona zatwierdzona dla konkretnej dostarczanej konstrukcji. Dokument serwisu powinien być dopasowany do specyfikacji materiałowej (BOM) koca i zastosowania, a nie do ogólnej rodziny produktów.
Należy go wymienić lub poddać kwarantannie, gdy izolacja jest odsłonięta, szwy lub punkty mocowania uległy uszkodzeniu, koc jest nasączony olejem lub paliwem, dopasowanie stało się niestabilne, produkt został uszkodzony podczas demontażu lub nie można ustalić jego tożsamości i zatwierdzonej konfiguracji.
Nie należy zakładać, że czyszczenie przywraca przydatność. Najpierw należy usunąć wyciek. Przecieranie powierzchni może być dozwolone w przypadku niektórych powłok zewnętrznych, ale wchłonięty olej lub paliwo może pozostać wewnątrz izolacji i stwarzać zagrożenie pożarowe. Należy postępować zgodnie z instrukcjami dla konkretnej konstrukcji lub wymienić koc, gdy zanieczyszczenie nie może zostać bezpiecznie usunięte.
Tylko wtedy, gdy ponowne użycie jest dozwolone dla danej konstrukcji, a koc pomyślnie przejdzie wymaganą inspekcję. Koce poddane cyklom cieplnym mogą stać się sztywne lub kruche, a ich zginanie podczas demontażu może uszkodzić izolację, szwy lub kotwice.
Niektóre konstrukcje mogą wytwarzać tymczasowy zapach lub lekki dym podczas początkowego wygrzewania, ale musi to być potwierdzone w instrukcji produktu. Utrzymujący się dym, zapach oleju lub paliwa, mokry osad lub nasilający się dym pod obciążeniem wymaga wyłączenia i inspekcji.
Nie ma uniwersalnego wskaźnika żywotności serwisowej. Żywotność zależy od konstrukcji, temperatury, czasu ekspozycji, wibracji, zanieczyszczenia, dopasowania i konserwacji. Należy stosować kryteria inspekcji specyficzne dla produktu i decyzje o wymianie oparte na stanie technicznym.
Tak, gdy korpus koca, obszary kotwiczenia, szwy i dopasowanie pozostają w akceptowalnym stanie oraz użyto prawidłowych części zamiennych. Wymień lub poddaj kwarantannie cały koc, gdy obszar kotwiczenia, izolacja lub konstrukcja otaczająca są uszkodzone.
Nie. Termiczny koc na turbo izoluje obudowę turbiny. Koc zabezpieczający, chroniący przed rozerwaniem lub zawierający (containment blanket) to osobny produkt po stronie sprężyny, przeznaczony do spełnienia wymagań dotyczących obudowy ochronnej. Ich kryteria inspekcji i wymiany nie powinny być ze sobą mieszane.
Prześlij identyfikację turbosprężarki, aktualne zdjęcia z montażu, wymiary obudowy turbiny oraz powód demontażu istniejącego koca. W stosownych przypadkach dołącz zdjęcia uszkodzeń lub zanieczyszczeń przed czyszczeniem lub utylizacją, o ile jest to bezpieczne.
W przypadku produkcji powtarzalnej należy podać poprzednie zamówienie, rysunek lub rewizję wzoru oraz określić wszelkie zmiany w turbosprężarce, osprzęcie, powłoce zewnętrznej, izolacji, markowaniu lub opakowaniu. Wycena wymiany powinna odnosić się do przyczyny demontażu, a nie tylko odtwarzać uszkodzony koc.
