Osłona termiczna zbiornika paliwa redukuje ciepło docierające do zbiornika z pobliskich elementów układu wydechowego i innych źródeł zewnętrznych. Może to być laminat odblaskowy na zatwierdzonej powierzchni lub osobna osłona umieszczona między zbiornikiem a układem wydechowym. Prawidłowy projekt zależy od ścieżki ciepła, konstrukcji zbiornika, mocowania i dostępnej przestrzeni, a nie tylko od temperatury granicznej podanej w karcie charakterystyki materiału.
W przypadku zbiornika metalowego powłoka może decydować o możliwości zastosowania bariery samoprzylepnej. W przypadku zbiornika plastikowego decydujące znaczenie ma rodzaj polimeru i stan powierzchni. W żadnym z przypadków uniwersalna folia termoizolacyjna nie powinna być traktowana jako automatyczny zamiennik oryginalnej osłony zbiornika pojazdu.
BSTFLEX dostarczaarkusze i maty odbijające ciepłodo przeglądu aplikacji. Ten przewodnik koncentruje się na wyborze materiału na zewnętrzną barierę zbiornika paliwa, a nie na modyfikacji zbiornika lub jego układu paliwowego.

Zbiornik paliwa umieszczony obok rury wydechowej może być narażony na znaczną ilość ciepła promieniowania na jednej ze ścian. Może być również narażony na działanie gorącego powietrza pod podwoziem lub ciepła przenoszonego przez sąsiednie konstrukcje. W niektórych układach paliwowych, praca pompy lub powrót paliwa generują ciepło wewnętrzne. Zewnętrzna bariera odblaskowa ogranicza przepływ ciepła tylko do tych ścieżek, na które może wpływać jej położenie i konstrukcja.
Przed wyborem materiału należy określić chronioną wartość: temperaturę ścianki zbiornika, temperaturę paliwa lub temperaturę pobliskiego przewodu lub elementu. Są to różne pomiary. Chłodniejsza zewnętrzna część nie gwarantuje, że cała objętość paliwa jest niższa, a osłona zbiornika nie eliminuje automatycznie problemu przegrzania w innych częściach obwodu paliwowego.
Jeśli uszkodzona część to wąż, a nie zbiornik, należy zapoznać się z instrukcją dotyczącą konkretnego podzespołuosłona termiczna przewodu paliwowego. Należy oddzielić ten wymóg od materiału arkuszowego określonego dla obszaru zbiornika.
Nie zatwierdzaj klejenia na gołym aluminium i zakładaj, że wynik dotyczy również stali malowanej. Klej przylega do powierzchni, z którą się styka: farba, powłoka lub zanieczyszczenie mogą mieć większe znaczenie niż metal, z którego jest wykonany. Zapisz wykończenie zbiornika i wykorzystaj reprezentatywne powierzchnie produkcyjne do próby przyczepności.
Upewnij się, że proponowany preparat i klej są zgodne z wymaganiami producenta zbiornika. Nie usuwaj powłok ochronnych tylko po to, aby poprawić początkową przyczepność. W przypadku braku dostępu do zatwierdzonej powierzchni klejącej, rozważ zastosowanie oddzielnej, podpartej osłony zamiast na siłę wlewać klej.
Plastikowa osłona termiczna zbiornika paliwa wymaga czegoś więcej niż tylko kleju określanego jako wysokotemperaturowy. Polietylen i polipropylen to tworzywa sztuczne o niskiej energii powierzchniowej i mogą być trudne do sklejenia za pomocą zwykłych taśm. Przyklejenie do pomalowanego panelu testowego nie gwarantuje kompatybilności ze zbiornikiem polietylenowym.
Zidentyfikuj rzeczywistą powierzchnię zewnętrzną, w tym wszelkie zabiegi, fakturę lub powłokę. Zapytaj o kompatybilność podłoża dla tej powierzchni i potwierdź ją u dostawcy zbiornika. Zbiornik wielowarstwowy nie powinien być specyfikowany do klejenia wyłącznie poprzez wskazanie wewnętrznej warstwy barierowej.
Nie należy stosować obróbki płomieniowej, niekontrolowanego ogrzewania ani niedozwolonych rozpuszczalników na zamontowanym zbiorniku paliwa w celu przyklejenia arkusza. W przypadku braku możliwości dokładnego sklejenia, należy zmienić koncepcję mocowania.przewodnik po osłonach termicznych do odklejenia i przyklejeniaobejmuje ogólne pytania dotyczące wyboru klejów.

Na zewnątrz zbiornika.Zastosowanie łaty klejonej można rozważyć tylko wtedy, gdy powierzchnia zbiornika, klej i instalacja zostały zatwierdzone do zastosowania. Strona odblaskowa jest zwrócona w stronę źródła promieniowania; powierzchnia styku kleju podlega własnemu limitowi temperatury. Należy uwzględnić w projekcie wymagania dotyczące ruchu i eksploatacji zbiornika.
Na osobnym nośniku lub wsporniku.Podparta bariera może przerwać ścieżkę promieniowania bez konieczności przylegania do zbiornika. Nośnik, miejsca montażu i zachowany prześwit są częścią zestawu. Elastyczna mata nie jest samonośnym panelem metalowym i wymaga odpowiedniego układu podtrzymującego.
Na sąsiednim panelu nadwozia.To może chronić ten panel, ale niekoniecznie ochroni zbiornik. Sprawdź, czy wybrana lokalizacja rzeczywiście znajduje się między źródłem ciepła a obszarem zbiornika, którego dotyczy problem. Dogodny dostęp nie jest wystarczającym dowodem na to, że lokalizacja będzie odpowiednia.
Należy zachować wymagane oryginalne osłony, chyba że zatwierdzono montaż zamienny. Nie wiercić ani nie wkręcać w zbiornik w celu zamocowania bariery. Folia termiczna nie jest środkiem do naprawy wycieku paliwa ani systemem powstrzymywania pożaru.
Po zdefiniowaniu powierzchni montażowej i sposobu montażu należy porównać cały laminat. Poniższe produkty BSTFLEX stanowią punkt wyjścia do wyboru materiałów; sama lista produktów nie upoważnia do bezpośredniego montażu w każdym zbiorniku.
| Opcja materiałowa | Budowa | Kontrola projektu zbiornika paliwa |
|---|---|---|

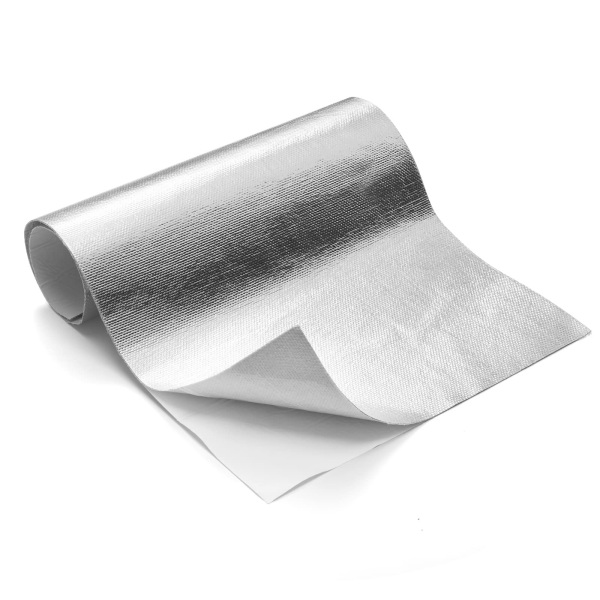

| Bariera termiczna z aluminium krzemionkowego z klejem | Podłoże z tkanej krzemionki, warstwa odblaskowa i podkład klejący. | Sprawdź zgodność podłoża, temperaturę interfejsu i czy klejenie odbywa się do zbiornika czy do osobnej, zatwierdzonej powierzchni. |

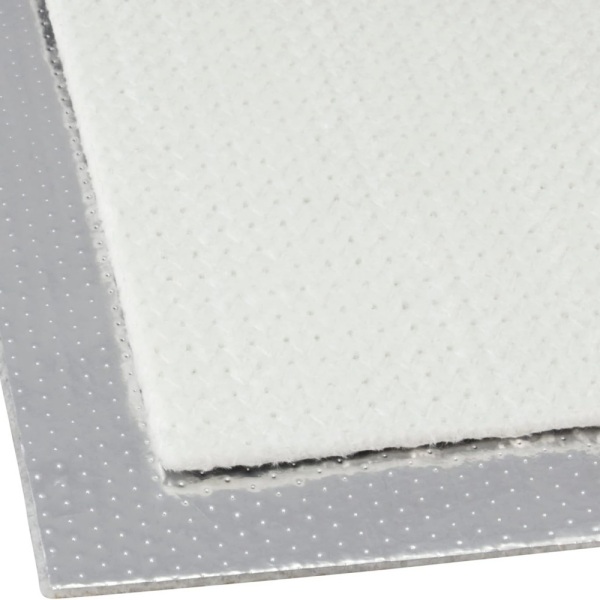

| Mata termoizolacyjna z włókna szklanego i aluminium z klejem | Odblaskowa powierzchnia aluminiowa, warstwa włókna szklanego i klejący podkład. | Oceń zainstalowaną grubość, dopasowanie konturowe i mocowanie po określonym narażeniu na temperaturę i warunki środowiskowe. |
| Mata termoizolacyjna z krzemionki aluminiowej | Tkana krzemionka z odblaskową warstwą wierzchnią; oddzielnie należy określić dostarczoną warstwę spodnią i metodę mocowania. | W przypadku konstrukcji podpartej należy określić nośnik, ograniczenia krawędzi i obciążenia montażowe zamiast zakładać, że tekstylia stanowią same podpory. |
Wartość temperatury krzemionki lub włókna szklanego nie jest dopuszczalną temperaturą zbiornika, kleju montażowego ani całego laminatu. Należy określić okładzinę, podłoże, spoinę międzywarstwową i mocowanie jako jedną konstrukcję, sprawdzając jednocześnie limit każdej odpowiedniej warstwy.
Zlecenie izolacji zbiornika paliwa czasami staje się propozycją pełnej izolacji, zanim zostanie zidentyfikowane źródło ciepła. Zacznij od obszaru skierowanego na wydech. Zmapuj odsłoniętą ścianę i sprawdź ścieżki wokół jej narożników, łączeń i elementów montażowych.
Na przykład, gdy rura wydechowa przebiega wzdłuż jednej ze ścian zbiornika, prawidłowo umieszczona bariera boczna może ograniczyć zidentyfikowane narażenie na promieniowanie bez zasłaniania innych powierzchni. Jest to opcja układu do oceny, a nie zatwierdzony projekt dla każdego pojazdu. Zasięg musi nadal uwzględniać rzeczywistą geometrię źródła i ruch roboczy.
Pełne pokrycie zmienia wymianę ciepła na większym obszarze i może również ograniczyć ilość ciepła opuszczającego zbiornik. Nie należy zakładać, że większe pokrycie zawsze oznacza niższą temperaturę paliwa. Należy zachować wentylację, drenaż i funkcje serwisowe oraz zweryfikować proponowane pokrycie z rzeczywistym celem termicznym.
Należy odnotować minimalny odstęp między układem wydechowym a zamontowaną osłoną, a nie tylko odległość do pustego zbiornika. Należy uwzględnić grubość materiału, szwy, wsporniki i ewentualne ugięcie. Należy uwzględnić rozszerzalność spalin i ruch zbiornika oraz jego podpór w określonych warunkach eksploatacji pojazdu.
Nie ma uniwersalnej odległości między spalinami a zbiornikiem paliwa, którą można zatwierdzić na podstawie ogólnego opisu arkusza. Należy stosować się do wymagań producenta pojazdu i zbiornika oraz zatwierdzonej instalacji. Nie można zakładać, że grubsza bariera zrekompensuje niewystarczający odstęp, zwłaszcza jeśli powoduje kontakt.
Jeśli oryginalna osłona dystansowa celowo tworzy przestrzeń powietrzną, zastąpienie jej matą klejoną zmienia układ. Należy to traktować jako zmianę konstrukcyjną, a nie jako zastąpienie identycznego materiału.
Przedstaw na rysunku pokrycia pasy mocujące zbiornik, podkładki podtrzymujące, przyłącza wlewu i odpowietrznika, przewody paliwowe, okablowanie i punkty dostępu. Nie umieszczaj niezatwierdzonej warstwy pod pasem mocującym zbiornik ani nie zmieniaj układu podparcia tylko po to, aby zachować elastyczną matę. Bariera nie może zakłócać mocowania zbiornika ani rozkładu obciążenia.
Zapewnij dostępność kanałów odpływowych i obszarów inspekcyjnych. Sprawdź, gdzie brud, woda lub wyciekający płyn mogą gromadzić się na krawędziach lub między warstwami. Ekspozycja na płyny wymaga spełnienia wymagań dotyczących kompatybilności materiałowej; określenie „aluminizowany” nie oznacza odporności na paliwo ani przydatności do zanurzenia w paliwie.
W przypadku miejsc pod podwoziem należy ocenić odporność na zachlapanie, ścieranie i trwałość mocowania. Cienki laminat odblaskowy nie zastępuje ochrony przed uderzeniami. Należy uwzględnić wszelkie dodatkowe osłony lub elementy mocujące w ocenie termicznej, zamiast traktować je jako niepowiązane akcesoria.
Określ granice akceptacji i pozycje pomiarowe z odpowiedzialnym inżynierem pojazdu lub układu paliwowego. Pomiar ścian zewnętrznych, pomiar powierzchni przylegania i pomiar temperatury paliwa dają odpowiedź na różne pytania. Stosuj zatwierdzone metody pomiarowe; nie modyfikuj zbiornika w celu zainstalowania czujnika w ramach nieformalnego testu materiałowego.
Rejestruj rodzaj paliwa i poziom napełnienia, warunki otoczenia, obciążenie pojazdu, konfigurację układu wydechowego i przepływ powietrza. Podczas oceny kandydatów należy zachować porównywalność tych warunków. Uwzględnij odpowiednie okresy pracy, pracy na niskich obrotach i po wyłączeniu, aby ocena nie zakończyła się przed opóźnionym szczytem temperatury.
Porównaj proponowaną osłonę z zatwierdzonym zestawem referencyjnym. Nie usuwaj wymaganej oryginalnej osłony tylko po to, aby utworzyć nieosłoniętą bazę do testów drogowych. Po uzgodnionym okresie ekspozycji sprawdź laminat, spoinę, krawędzie, podpory i odstępy, a także zarejestrowane temperatury.
Proszę zgłaszać wszelkie spadki temperatury tylko dla testowanego układu. Procentowy współczynnik odbicia nie gwarantuje obniżenia temperatury paliwa, a zewnętrzna bariera nie powinna być sprzedawana jako uniwersalne rozwiązanie problemu korków parowych lub usterek układu paliwowego.
Prześlij materiał zbiornika i wykończenie zewnętrzne, widok złożeniowy pokazujący wydech, planowane położenie osłony i dostępną przestrzeń. Dodaj docelową temperaturę po stronie chronionej, propozycję montażu, narażenie na działanie czynników środowiskowych i wymagane kryteria zatwierdzenia. Zidentyfikuj nieznane wartości operacyjne jako elementy rozwojowe.
Przydatne pytanie mogłoby brzmieć następująco:Potrzebujemy bariery odblaskowej między rurą wydechową a plastikowym zbiornikiem paliwa. Bezpośrednie łączenie zbiornika nie jest jeszcze zatwierdzone. Prosimy o podanie materiałów kandydackich dla załączonego układu paneli, wraz z dostępną grubością, ilością próbek i docelowymi temperaturami.
Ten przykład odróżnia wniosek o materiał od zatwierdzenia mocowania zbiornika. W przypadku powtarzających się kształtów, BSTFLEX może dokonać przegląduniestandardowe wycinane części bariery cieplnejz określonymi konturami i otworami. Konstrukcja materiałów, szczegóły konwersji i gotowy egzemplarz są potwierdzane dla projektu.
W celu uzyskania arkuszy, przetworzonych komponentów i planowania produkcji zapoznaj się z naszą ofertąmateriały termoizolacyjne i usługi dostaw OEM. Przedstaw prototyp i wielkość produkcji osobno, aby wycena odpowiadała planowanemu formatowi dostawy.
Dopiero po uzyskaniu zgody producenta zbiornika na montaż i zatwierdzeniu podłoża pod kątem dokładnej powierzchni zewnętrznej i warunków eksploatacji. Ogólna specyfikacja kleju wysokotemperaturowego nie gwarantuje kompatybilności z polietylenem ani innym polimerem stosowanym w zbiorniku.
Nie automatycznie. Zidentyfikuj zewnętrzną ścieżkę ciepła i porównaj lokalne ekranowanie z dowolną propozycją szerszego zasięgu. Pełne owinięcie zmienia wymianę ciepła i może zakłócać działanie lub odprowadzanie wody. Zatwierdź układ w odniesieniu do rzeczywistych wymagań dotyczących zbiornika i temperatury paliwa.
Nie jako domniemany odpowiednik. Oryginalny ekran może opierać się na swojej sztywności, rozstawie i sposobie montażu. Każda wymiana wymaga zatwierdzenia całego projektu termicznego i mechanicznego, a nie tylko materiału arkuszowego.
Może to rozwiązać problem zidentyfikowanego zewnętrznego dopływu ciepła, ale nie jest to rozwiązanie gwarantowane. Należy ocenić temperaturę paliwa, ciśnienie, właściwości paliwa i ciepło w innych częściach obwodu. Przed wyborem bariery zbiornika jako rozwiązania należy zdiagnozować system.
