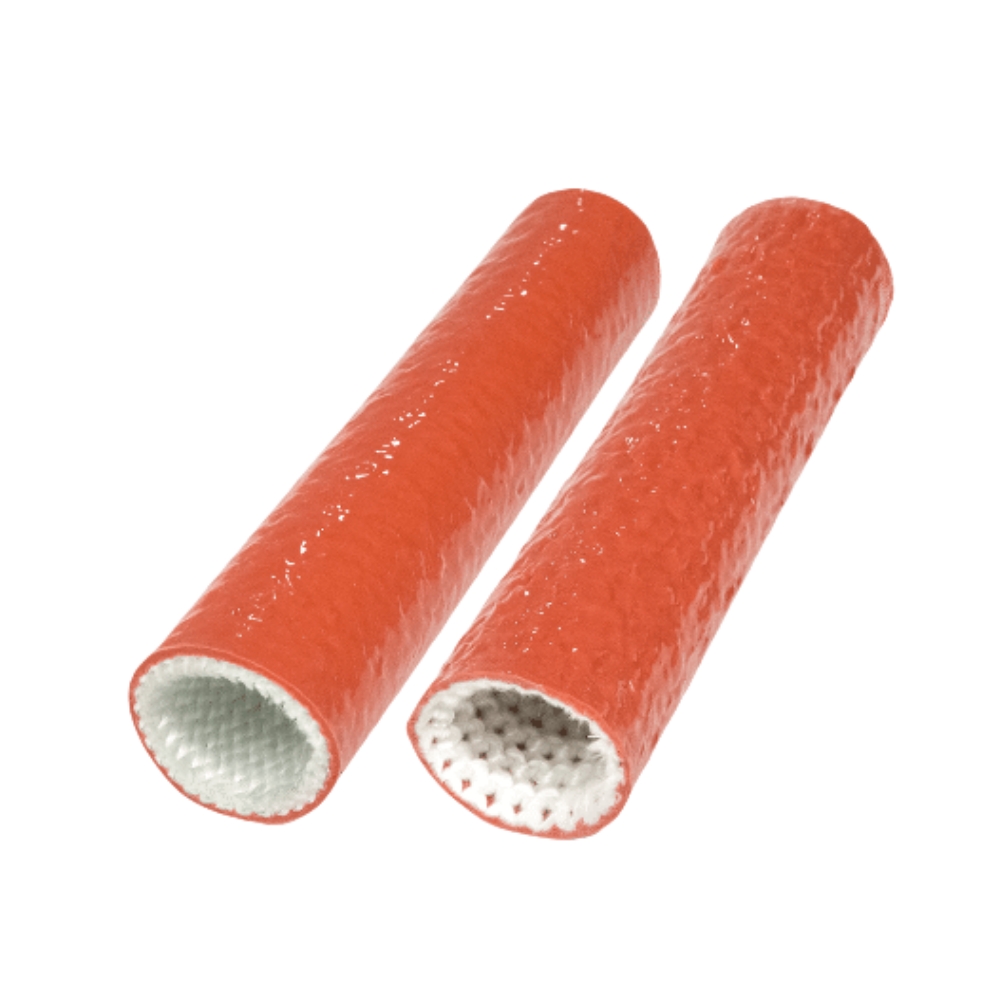

Czym jest rękaw ognioodporny?

A Rękaw ogniowy to wysokotemperaturowa osłona ochronna przeznaczona do ochrony węży, kabli i przewodów przed ekstremalnym ciepłem, otwartym ogniem, rozpryskami stopionego metalu i zużyciem mechanicznym. Jest powszechnie stosowana w maszynach hydraulicznych, systemach samochodowych, transporcie kolejowym, inżynierii lotniczej i kosmicznej, produkcji stali i przemyśle ciężkim.

Standardowy rękaw ognioodporny składa się z:

• Wewnętrzna warstwa z plecionego włókna szklanego

• Gruba powłoka zewnętrzna z gumy silikonowej

Taka konstrukcja zapewnia ciągłą odporność na ciepło do 260°C, elastyczność w niskich temperaturach do -70°C oraz krótkotrwałą odporność na płomienie powyżej 1090°C, w zależności od grubości powłoki. Wraz ze wzrostem złożoności i intensywności temperatur urządzeń, rękawy ognioodporne stają się niezbędne dla zapewnienia bezpieczeństwa przemysłowego.

Jak działają rękawy ogniowe

Struktura z włókna szklanego powlekanego silikonem

Połączenie włókna szklanego i silikonu zapewnia izolację termiczną, ognioodporność, odporność na olej i ochronę przed ścieraniem.

Mechanizm izolacji cieplnej

Rękawy ognioodporne zapewniają ochronę poprzez:

• Odbijanie ciepła promieniowania

• Spowalnianie przenikania ciepła

• Odporność na bezpośrednie działanie płomieni

• Blokada rozprysku oleju i chemikaliów

Odporność na stopiony metal i olej

Powłoka silikonowa zapobiega przywieraniu stopionego metalu do powierzchni, dzięki czemu nadaje się do stosowania w hutach stali, odlewniach i obiektach spawalniczych.

Rodzaje rękawów ognioodpornych

Standardowy rękaw ognioodporny

Uniwersalna ochrona węży i kabli.

Wytrzymały rękaw ognioodporny o wysokiej temperaturze

Zaprojektowane do pracy w ekstremalnych temperaturach i w środowiskach narażonych na rozpryski stopionego metalu.

Teksturowany rękaw termiczny z włókna szklanego

Elastyczne i idealne do prowadzenia ciasnych tras.

Rękaw przeciwpożarowy z zapięciem na rzep

Nadaje się do montażu na miejscu, bez konieczności demontażu sprzętu.

Zastosowania rękawów ognioodpornych

Układy hydrauliczne

Zapobiega pękaniu węży na skutek promieniowania cieplnego lub narażenia na ogień.

Motoryzacja i sporty motorowe

Stosowany powszechnie w przewodach paliwowych, przewodach hamulcowych, układach turbodoładowania i wiązkach elektrycznych.

Pojazdy kolejowe

Spełnia rygorystyczne normy dotyczące niskiej emisji dymu i toksyczności obowiązujące w transporcie publicznym.

Lotnictwo i obronność

Stosowany w systemach silników, turbinach i komponentach o wysokiej wydajności.

Kable elektryczne i okablowanie przemysłowe

Chroni kable w hutach stali, elektrowniach i zakładach chemicznych.

Korzyści ze stosowania rękawa ognioodpornego

• Doskonała odporność na płomienie i rozpryski stopionego materiału

• Dłuższa żywotność sprzętu

• Zmniejszone ryzyko awarii związanych z pożarem

• Odporność na oleje, chemikalia, promieniowanie UV i ścieranie

• Zachowuje elastyczność w ekstremalnie niskich temperaturach

Przewodnik po wyborze rozmiaru rękawa przeciwpożarowego

Zmierz średnicę zewnętrzną węża

Zawsze należy zmierzyć średnicę zewnętrzną, aby mieć pewność, że pasuje prawidłowo.

Wybierz odpowiednią grubość ścianki

Grubsze rękawy zapewniają lepszą ochronę przed temperaturą i zachlapaniem.

Określ prawidłową długość rękawa

Dodaj od 5 do 10 procent dodatkowej długości, aby umożliwić ruch i zginanie.

Jak zainstalować rękaw ognioodporny

Kroki instalacji

1. Zmierz wąż i odetnij mufę.

2. Nasuń tuleję na wąż lub kabel.

3. Uszczelnij oba końce za pomocą zacisków, taśmy silikonowej lub opasek termokurczliwych.

Typowe błędy

• Wybór zbyt małego rękawa

• Pozostawienie końcówek niezabezpieczonych

• Nadmierne rozciągnięcie warstwy silikonowej

Rękaw ognioodporny kontra rękaw z włókna szklanego

Wielu użytkowników myli rękawy ognioodporne z rękawami z włókna szklanego. Chociaż oba rodzaje rękawów wykorzystują włókno szklane, ich wydajność jest różna.

Porównanie materiałów

Streszczenie

Rękawy ognioodporne idealnie nadają się do stosowania w środowiskach wysokiego ryzyka, takich jak narażenie na płomienie, stopiony metal i rozprysk oleju. Rękawy z włókna szklanego najlepiej sprawdzają się w ogólnej izolacji cieplnej bez narażenia na płomienie.

Certyfikaty i raporty z testów naszego rękawa ognioodpornego

Nasze rękawy ognioodporne spełniają międzynarodowe normy bezpieczeństwa pożarowego, toksyczności dymu, zgodności z normami kolejowymi, odporności na ścieranie, wytrzymałości na temperaturę i odporności chemicznej.

Certyfikaty międzynarodowe

• Certyfikacja MSHA

• UL 1441

• RoHS

• ZASIĘG

Testowanie temperatury i środowiska

• Test w niskiej temperaturze -70°C

• Test odporności na ciągłe ciepło 260°C

Certyfikaty kolejowe

• DIN EN 45545-2:2020

• DIN 45545 Niska toksyczność dymu

• DIN 54837 i 5510-2 Niemieckie Normy Kolejowe

• NF EN ISO 11925-2 (15 i 30 sekund)

• TB/T 3138-2018 Chińska norma dotycząca środków zmniejszających palność dla kolei

Odporność mechaniczna i chemiczna

• Test rozpryskowy stopionego materiału (BS EN 373)

• Badanie odporności na ścieranie (BS EN 388)

• Badanie odporności na olej (BS EN ISO 6530)

• Badanie wytrzymałości na rozciąganie (BS 2576)

Wydajność termiczna

• Badanie przewodności cieplnej (ASTM C177)

Wskazówki dotyczące konserwacji

• Sprawdzaj rękawy co trzy do sześciu miesięcy

• Wymień uszkodzone lub stwardniałe tuleje

• Czyścić ciepłą wodą

• Upewnij się, że uszczelnienia końcowe pozostają szczelne

Często zadawane pytania

1. Jaką temperaturę wytrzymuje rękaw ognioodporny?
Do 260°C w trybie ciągłym, a w przypadku krótkotrwałego narażenia na ogień wyższa.

2. Czy rękawy ogniowe chronią przed rozpryskami stopionego metalu?
Tak, szczególnie wersje pokryte silikonem.

3. Czy można je stosować w przewodach paliwowych i hydraulicznych?
Tak, rękawy ognioodporne zaprojektowano specjalnie do systemów cieczowych.

4. Czy rękawy ogniowe są wodoodporne?
Powierzchnia silikonowa zapewnia doskonałą odporność na wodę i olej.

5. Jak wybrać odpowiedni rozmiar?
Zmierz zewnętrzną średnicę węża i wybierz najbardziej odpowiadającą średnicę wewnętrzną.

6. Czy spełniają normy kolejowe?
Tak, nasze rękawy ognioodporne spełniają wiele międzynarodowych certyfikatów kolejowych.

A Rękaw ogniowy To wysoce skuteczne rozwiązanie ochronne dla węży, przewodów i kabli narażonych na wysokie temperatury, płomienie, rozpryski stopionego metalu i trudne warunki przemysłowe. Dzięki strukturze z włókna szklanego pokrytej silikonem i kompleksowym certyfikatom zapewnia on doskonałe bezpieczeństwo i trwałość w porównaniu z podstawowymi osłonami z włókna szklanego. To sprawia, że jest to kluczowy element w zastosowaniach motoryzacyjnych, hydraulicznych, kolejowych, lotniczych i przemysłowych.
