Rozrusznik może działać normalnie, gdy silnik jest zimny, a jego obsługa może być znacznie trudniejsza po jeździe, postoju w ruchu na biegu jałowym lub wyłączeniu po pracy w wysokiej temperaturze. Gdy rozrusznik jest montowany blisko kolektora wydechowego, kolektora lub rury spustowej, problemem może być ciepło promieniowania.
A osłona termiczna rozrusznika służy do zmniejszenia tej zewnętrznej ekspozycji termicznej. W zależności od instalacji, osłona może wykorzystywać odblaskową aluminiowaną powierzchnię, konstrukcję tekstylną odporną na wysokie temperatury lub kombinację warstw izolacyjnych i odblaskowych.
Jednak nie każdy problem z gorącym rozruchem jest spowodowany ciepłem. Osłonę termiczną należy traktować jako część systemu zarządzania temperaturą pojazdu, a nie jako substytut sprawdzania rozrusznika, elektromagnesu, akumulatora, kabli, zacisków i mas.
W tym przewodniku wyjaśniono, jak rozwija się nagrzewanie rozrusznika, gdzie może pomóc osłona termiczna i jak wybrać pomiędzy aluminiowaną osłoną rozrusznika a osłoną termiczną rozrusznika w stylu LAVA.
Wygrzewanie cieplne opisuje wzrost temperatury, który może utrzymywać się w elementach po wystawieniu ich na działanie gorącego silnika i układu wydechowego. Jest to szczególnie ważne, gdy pojazd zwalnia lub się zatrzymuje, ponieważ przepływ powietrza chłodzącego zmniejsza się, a kolektor wydechowy, kolektory i pobliskie elementy metalowe pozostają gorące.
Rozrusznik zamontowany w pobliżu tej gorącej strefy może odbierać ciepło poprzez promieniowanie z układu wydechowego i konwekcję z gorącego powietrza pod maską. W zależności od konstrukcji pojazdu elektromagnes rozrusznika może być również narażony na działanie tego samego środowiska termicznego.
Praktyczny objaw jest często opisywany jako rozrusznik, który zachowuje się inaczej, gdy pojazd jest gorący, niż gdy jest zimny. Możliwe objawy mogą obejmować:
Objawy te nie dowodzą, że jedyną przyczyną jest ciepło. Należy również sprawdzić oporność elektryczną, słabe uziemienie, zbyt małe lub uszkodzone kable, stan akumulatora i zużycie rozrusznika. Problem termiczny staje się bardziej przekonujący, gdy rozrusznik jest fizycznie umieszczony obok silnego źródła ciepła spalin, a zachowanie podczas rozruchu zmienia się znacząco wraz z temperaturą.
A osłona termiczna rozrusznika ma przede wszystkim na celu zmniejszenie ilości ciepła zewnętrznego docierającego do rozrusznika i elektromagnesu.
Różni się to od próby bezpośredniego schłodzenia rozrusznika. Osłona działa poprzez przerwanie jednej lub większej liczby ścieżek wymiany ciepła pomiędzy układem wydechowym a elementem elektrycznym.
W przypadku rozrusznika umieszczonego obok kolektora lub kolektora szczególnie ważne jest ciepło promieniowania. Powierzchnia odblaskowa może zmniejszyć energię promieniowania docierającą do elementu, jeśli powierzchnia jest prawidłowo ustawiona i pozostaje odpowiednia dla środowiska pracy.
Grubszy koc startowy na bazie tekstyliów podchodzi do problemu inaczej. Zamiast polegać głównie na współczynniku odbicia powierzchni, konstrukcja materiału dodaje barierę termiczną pomiędzy zewnętrznym źródłem ciepła a zespołem rozrusznika.
Ponieważ obie konstrukcje działają odmiennie, właściwy wybór zależy od lokalizacji źródła ciepła, dostępnego prześwitu, wymaganej elastyczności, sposobu montażu i środowiska pracy.

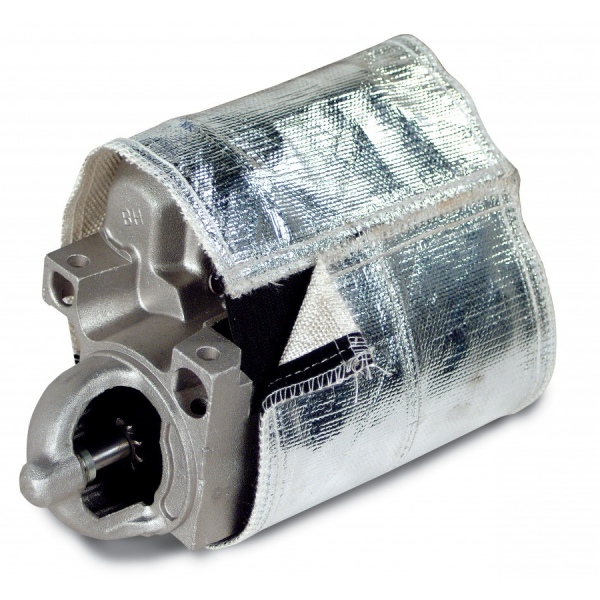

Aluminiowa osłona termiczna rozrusznika jest przydatna, gdy głównym problemem jest ciepło promieniowania z kolektora wydechowego, kolektora lub pobliskiego elementu układu wydechowego.

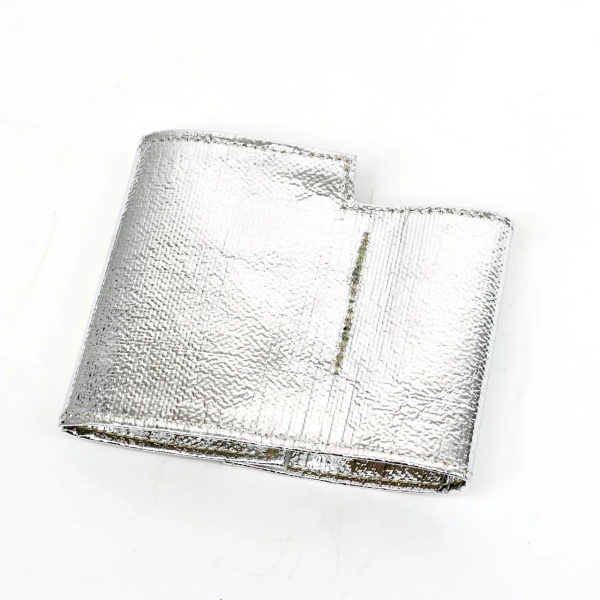

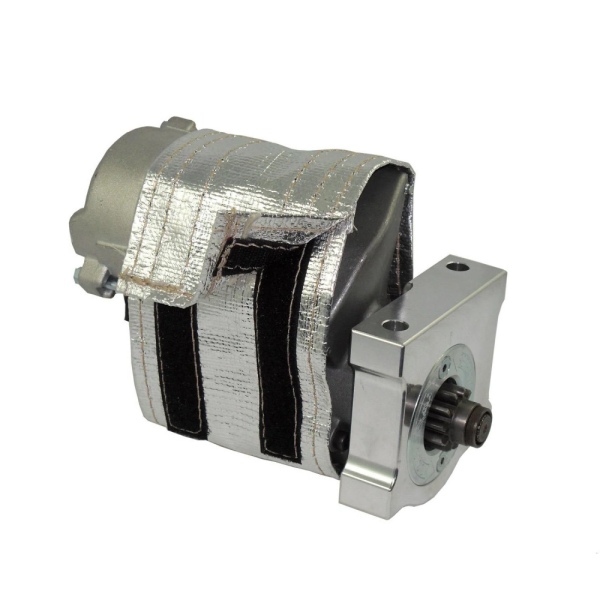

BSTFLEX Odblaskowa, aluminiowana osłona termiczna rozrusznika wykorzystuje aluminiowany, odbijający ciepło materiał zewnętrzny wzmocniony izolacją z włókna szklanego o wysokiej temperaturze.
Powierzchnia odblaskowa skierowana jest w stronę środowiska termicznego, a warstwa włókna szklanego zapewnia dodatkową separację pomiędzy źródłem ciepła a chronionym elementem.
Konstrukcja ta jest szczególnie istotna, gdy:
Powierzchnie aluminiowane są najskuteczniejsze jako bariery dla promieniowania, gdy powierzchnia odblaskowa jest stosunkowo czysta i jest skierowana w stronę źródła ciepła. Osłony nie należy wybierać wyłącznie na podstawie głównej wartości temperatury. Rzeczywista odległość instalacji, przepływ powietrza, czas ekspozycji i konstrukcja materiału mają znaczenie.

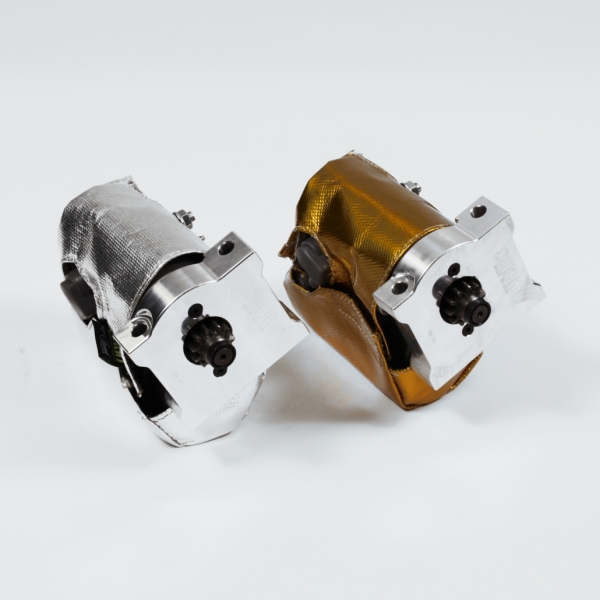

Koc startowy w stylu LAVA wykorzystuje inne podejście materiałowe. BSTFLEX Pokrowiec na koc osłonowy termiczny LAVA Starter opiera się na włóknie skały wulkanicznej i ma za zadanie chronić rozrusznik i elektromagnes przed pobliskimi elementami o wysokiej temperaturze.
Ten typ koc osłony termicznej rozrusznika jest przydatny, gdy kupujący chcą elastycznej bariery tekstylnej odpornej na wysokie temperatury, a nie konstrukcji odblaskowej pokrytej aluminium.
Typowe powody, dla których warto rozważyć tę konstrukcję to:
Prawidłowe wymiary koca pozostają ważne. Materiał wysokotemperaturowy nie kompensuje złego dopasowania, zakłóceń w zaciskach elektrycznych, nieprawidłowego mocowania lub kontaktu z ruchomymi elementami.
| Punkt wyboru | Aluminiowana osłona termiczna rozrusznika | Koc ochronny termiczny LAVA Starter |
|---|---|---|
| Podstawowe podejście termiczne | Odblaskowa powierzchnia zewnętrzna plus izolacja | Wysokotemperaturowa tekstylna bariera termiczna |
| Najlepiej nadaje się do | Silne raduża ekspozycja na ciepło | Instalacje o małym prześwicie i instalacje wysokotemperaturowe |
| Powierzchnia zewnętrzna | Odblaskowe, aluminiowane wykończenie | Tkanina z włókien skał wulkanicznych |
| Elastyczność | Elastyczna, zawijana konstrukcja | Elastyczna konstrukcja koca |
| Typowe źródło ciepła | Kolektor, kolektor, rura wydechowa | Kolektor, kolektor, pobliskie elementy układu wydechowego |
| Rozmiar niestandardowy | Dostępne dla wymagań OEM | Dostępne dla wymagań OEM |
Żadna konstrukcja nie powinna być automatycznie opisywana jako uniwersalnie lepsza. Materiał powinien być dobrany do rzeczywistej geometrii termicznej.
Jeśli dominującym problemem jest energia promieniowania z pobliskiego kolektora i jest wystarczająco dużo miejsca, aby powierzchnia odblaskowa mogła skutecznie działać, logicznym punktem wyjścia jest osłona aluminiowa.
Jeśli starter jest pakowany w ciasnej strefie wysokiej temperatury i preferowana jest trwała, elastyczna bariera tekstylna, bardziej odpowiednia może być osłona termiczna startera LAVA.
Kupujący często używają tych terminów osłona termiczna rozrusznika, okład rozrusznika, koc startowy i zabezpieczenie termiczne rozrusznika zamiennie. Mogą odnosić się do podobnych produktów, jednak przed zakupem należy potwierdzić konstrukcję.
Owijka termiczna rozrusznika ogólnie sugeruje elastyczny produkt, który owinie się wokół obudowy rozrusznika. Osłona termiczna rozrusznika może być elastyczna lub sztywna. Koc startowy zwykle oznacza wielowarstwowy lub tekstylny element, który pokrywa określoną część startera.
W przypadku zakupów OEM terminologia jest mniej ważna niż określenie konstrukcji:
Dane te dostarczają producentowi wystarczających informacji, aby określić, czy można zastosować istniejący rozmiar, czy też wymagana jest niestandardowa osłona termiczna rozrusznika.
Osłona rozrusznika musi chronić podzespół bez powodowania kolejnych problemów serwisowych.
Rozrusznik może zawierać główny zacisk akumulatora, złącze elektromagnesu, przewód sterujący i punkty mocowania. Dlatego też przed produkcją należy sprawdzić gotową osłonę z rzeczywistą geometrią rozrusznika.
Nie zakładaj, że prostokątnym kocem można po prostu owinąć wokół każdego startera.
Ważne elementy do potwierdzenia obejmują:
W przypadku programu niestandardowego rysunek wymiarowy, zdjęcie lub próbka fizyczna mogą usunąć znaczną niepewność podczas opracowywania.
Częstym błędem jest wybór osłony termicznej rozrusznika bez określenia, skąd faktycznie pochodzi ciepło.
Rozważmy rozrusznik zamontowany pod kolektorem wydechowym. Jeżeli dominującym źródłem promieniowania jest kolektor, największe narażenie może koncentrować się tylko po jednej stronie rozrusznika. Dlatego prawidłowo umieszczona bariera termiczna powinna priorytetowo traktować tę stronę.
W innym pojeździe duża rura główna kolektora może przebiegać bardzo blisko elektromagnesu rozrusznika. Lokalny gorący punkt może wówczas różnić się od temperatury wokół reszty korpusu rozrusznika.
Dlatego w przypadku niestandardowego zarządzania temperaturą w samochodach użyteczną informacją nie jest po prostu „rozrusznik nagrzewa się”. Kupujący powinni określić:
Podejście to pozwala uzyskać bardziej użyteczną specyfikację niż wybór materiału wyłącznie na podstawie temperatury maksymalnej.
Szczelina powietrzna może poprawić wydajność wielu układów barier termicznych. Gdy ekran rozrusznika jest ściśle dociśnięty do każdej powierzchni, instalacja może zachowywać się inaczej niż instalacja, w której ekran przerywa promieniowanie cieplne, jednocześnie pozwalając zespołowi uniknąć niepotrzebnego przewodzącego ciepła.
Prawdziwe komory silnika nie zawsze zapewniają idealne odstępy. W niektórych zastosowaniach rozrusznik instaluje się bardzo blisko kolektora, co jest jednym z powodów stosowania elastycznych osłon termicznych.
Jeżeli dopuszczenie jest ograniczone, należy to określić w zapytaniu ofertowym. Zamiast proponować produkt, który fizycznie nie będzie pasował, producent może następnie ocenić grubość materiału i konstrukcję w oparciu o dostępne warunki montażowe.
Czasami najskuteczniejszy system zarządzania ciepłem wykorzystuje więcej niż jeden komponent.
Jeśli kolektor lub rura wydechowa wytwarza nadmierne ciepło promieniowania, inżynierowie mogą rozważyć osłonięcie źródła ciepła, osłonięcie rozrusznika lub połączenie obu podejść.
Metody te nie powinny być automatycznie traktowane jako wymienne.
Osłona rozrusznika lokalnie chroni element wrażliwy na ciepło. Izolacja układu wydechowego lub oddzielna osłona cieplna układu wydechowego chroni źródło ciepła. Wybór odpowiedniej metody zależy od pojazdu, otaczających go podzespołów, wymaganej sprawności i wymagań układu wydechowego.
BSTFLEX dostarcza wiele produkty osłon termicznych komponentów samochodowych do lokalnych zastosowań związanych z zarządzaniem ciepłem.
Dobry artykuł techniczny na temat wygrzewania rozrusznika powinien również określać ograniczenia produktu.
Osłona termiczna rozrusznika nie może naprawić:
Jeśli pojazd ma problem z gorącym rozruchem, należy ocenić układ elektryczny, a także środowisko termiczne.
To rozróżnienie jest ważne zarówno dla użytkowników rynku wtórnego, jak i inżynierów OEM. Ochrona termiczna działa najlepiej, gdy rozwiązuje zweryfikowany problem zewnętrznego narażenia na ciepło, a nie jest używana do maskowania niepowiązanej usterki elektrycznej.
W przypadku uniwersalnej lub niestandardowej osłony termicznej rozrusznika, przed złożeniem zamówienia zapisz podstawowe wymiary.
Zmierz odcinek, wokół którego owinie się tarcza. Nie zakładaj, że rozruszniki o podobnej mocy mają identyczne obudowy.
Określ, jaka część rozrusznika i cewki wymaga zabezpieczenia termicznego. Pełne pokrycie nie zawsze jest konieczne, ale należy zidentyfikować odsłoniętą, gorącą stronę.
Zaciski akumulatora i sterujące oznaczyć tak, aby osłona nie kolidowała z połączeniami elektrycznymi.
Zmierz najkrótszą odległość pomiędzy rozrusznikiem lub elektromagnesem a najbliższym elementem układu wydechowego.
Sprawdź, czy osłona musi być zamontowana przy rozruszniku już zamontowanym w pojeździe. Może to mieć wpływ na zamknięcie i konstrukcję zapięcia.
W przypadku projektu OEM, dystrybutora lub marki prywatnej przydatne zapytanie ofertowe powinno zawierać więcej niż żądaną ilość.
| Pozycja zapytania ofertowego | Informacje do przekazania |
|---|---|
| Zastosowanie | Zastosowanie w pojeździe, silniku, sprzęcie lub rozruszniku |
| Źródło ciepła | Nagłówek, kolektor, downpipe lub inne źródło |
| Rozliczenie | Minimalna odległość pomiędzy rozrusznikiem a źródłem ciepła |
| Wymiary rozrusznika | Średnica, obwód, długość i położenie elektromagnesu |
| Preferowana konstrukcja | Tkanina aluminiowana lub LAVA/tkanina odporna na wysokie temperatury |
| Zamknięcie | Wymagany sposób mocowania |
| Ilość | Ilość prototypów i przewidywana wielkość produkcji |
| Marka | Logo, etykieta, opakowanie prywatne lub opakowanie neutralne |
| Dokumentacja | Wymagane dokumenty dotyczące kontroli lub zgodności |
Gdy projekt wymaga niestandardowego kształtu, kupujący może również przesłać rysunek lub próbkę za pośrednictwem BSTFLEX możliwości produkcyjne na zamówienie.
Osłony termiczne rozruszników nie ograniczają się do zastosowań w handlu detalicznym. Mogą być również dostarczane dla programów zarządzania temperaturą w motoryzacji, części zamiennych, dystrybutorów, marek własnych i producentów sprzętu.
Personalizacja może obejmować:
W przypadku powtarzalnej produkcji zatwierdzona próbka lub rysunek powinien określać wymiary krytyczne, aby późniejsze partie mogły zostać sprawdzone pod kątem tych samych wymagań.
Przed wyborem osłony termicznej rozrusznika należy sprawdzić, co następuje:
Odpowiedź na te pytania przed złożeniem zamówienia zmniejsza ryzyko wyboru materiału, który ma odpowiednią temperaturę znamionową, ale nie pasuje do rzeczywistej instalacji rozrusznika.
Osłonę termiczną rozrusznika stosuje się w celu zmniejszenia zewnętrznego narażenia na ciepło rozrusznika i elektromagnesu, szczególnie gdy są one instalowane w pobliżu kolektorów wydechowych, kolektorów lub innych elementów wysokotemperaturowych.
Może pomóc, gdy przyczyną problemu jest nadmierne ciepło zewnętrzne. Nie naprawi uszkodzonego rozrusznika, słabego akumulatora, złego uziemienia, wadliwego kabla ani innego problemu elektrycznego.
Termin osłona termiczna rozrusznika jest szeroki i może opisywać konstrukcje odblaskowe, tekstylne lub sztywne. Koc osłony termicznej rozrusznika zwykle odnosi się do elastycznego, izolowanego lub odpornego na wysoką temperaturę elementu tekstylnego, który owija się wokół części zespołu rozrusznika.
Nie powszechnie. Konstrukcja aluminiowa jest szczególnie przydatna do zarządzania ciepłem promieniowania, natomiast konstrukcja tekstylna LAVA może być przydatna w ciasnych instalacjach o wysokiej temperaturze. Wybór powinien uwzględniać rzeczywiste źródło ciepła i dostępną przestrzeń.
Zależy to od konstrukcji rozrusznika i miejsca ekspozycji termicznej. Wysoka temperatura może również mieć wpływ na elektromagnes, ale zaciski i połączenia elektryczne muszą pozostać prawidłowo zainstalowane i nadawać się do użytku.
Tak. Wymiary, konstrukcja materiału, mocowanie, wycięcia, etykiety i opakowanie można dostosować do wymagań OEM i marek własnych. W przypadku niestandardowych projektów rozruszników przydatny jest rysunek lub próbka fizyczna.
Wyślij wymiary rozrusznika, lokalizację źródła ciepła, minimalny prześwit, wymagane pokrycie, preferowany materiał, ilość prototypu, wielkość produkcji oraz wszelkie wymagania dotyczące opakowania lub dokumentacji.
Osłona termiczna rozrusznika to niewielki element, ale jego działanie zależy w dużym stopniu od otaczającej go instalacji. Źródło spalin, położenie rozrusznika, prześwit, przepływ powietrza i pochłanianie ciepła po wyłączeniu mają wpływ na wymagania końcowe.
BSTFLEX oferuje zarówno: odblaskowa aluminiowana osłona termiczna rozrusznika i a Koc ochronny rozrusznika LAVA, umożliwiając wybór konstrukcji materiału w zależności od środowiska termicznego, zamiast narzucać każdemu zastosowaniu ten sam projekt.
W przypadku niestandardowych projektów osłony termicznej rozrusznika należy przesłać wymiary rozrusznika, zdjęcia lub rysunek, prześwit rury wydechowej, oczekiwane środowisko pracy i wielkość zamówienia. BSTFLEX może sprawdzić zgłoszenie i opracować odpowiednią konstrukcję do produkcji prototypowej lub powtarzalnej.
