Uszczelnienie tłumika z wełny ze stali nierdzewnej do układów wydechowych o wysokiej temperaturze
Uszczelnienie tłumika z wełny ze stali nierdzewnejWełna stalowa jest stosowana w tłumikach wydechowych, gdzie wysoka temperatura, prędkość spalin, wibracje i zatrzymywanie włókien stwarzają trudne warunki dla konwencjonalnych wypełnień akustycznych. Wełna stalowa może pełnić funkcję trwałej wewnętrznej warstwy wypełnienia, bariery ochronnej wokół perforowanego rdzenia lub elementu kompozytowego układu uszczelnień tłumika.
Firma BSTFLEX produkuje wełnę stalową i niestandardowe uszczelnienia wydechów do tłumików motocyklowych, układów wydechowych o wysokiej wydajności, samochodowych układów wydechowych, generatorów oraz przemysłowych zastosowań akustycznych. W zależności od konstrukcji tłumika, wełna stalowa może być dostarczana jako samodzielny materiał lub w połączeniu z włóknem szklanym i innymi materiałami uszczelniającymi odpornymi na wysokie temperatury.
Aby zapoznać się z szerszą ofertą materiałów uszczelniających układ wydechowy, odwiedźGama uszczelnień tłumików BSTFLEX.
Czym jest uszczelnienie tłumika z wełny ze stali nierdzewnej?
Uszczelnienie tłumika z wełny stalowej ze stali nierdzewnej składa się z drobnych włókien metalowych ze stali nierdzewnej, uformowanych w luźną, sprężystą i odporną na ciepło strukturę. W przeciwieństwie do konwencjonalnych włókien mineralnych lub szklanych, wełna stalowa ze stali nierdzewnej jest metaliczna i wytrzymuje trudne warunki termiczne i mechaniczne wewnątrz tłumika wydechowego.

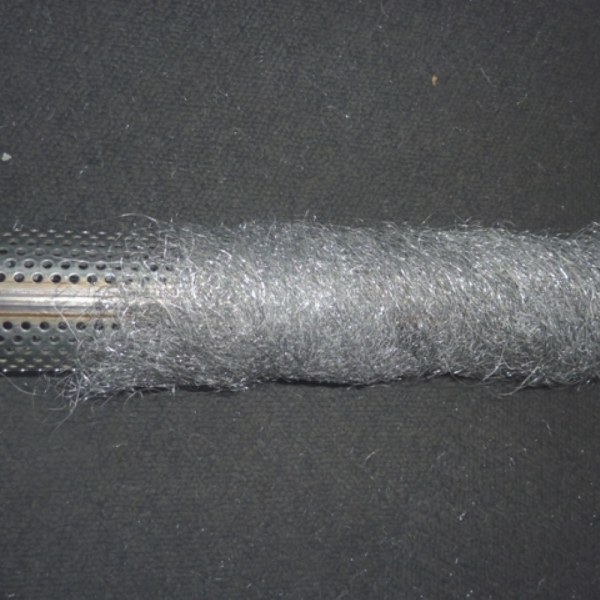

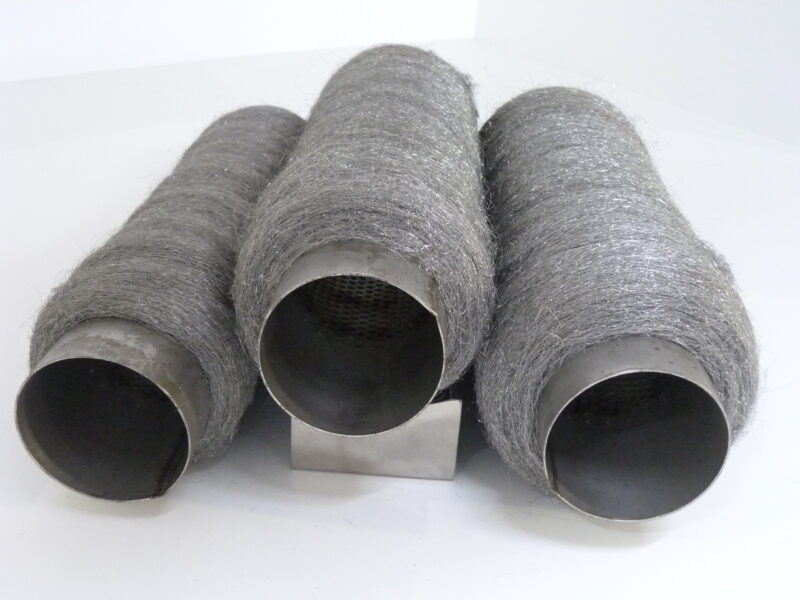

W wielu tłumikach absorpcyjnych wełna stalowa jest umieszczana wokół lub w pobliżu perforowanego rdzenia wydechu. Jej głównym zadaniem nie jest jedynie wypełnienie wnęki tłumika. Materiał ten może pomóc chronić inne warstwy wypełnienia akustycznego przed bezpośrednim działaniem spalin i zapewnić trwalszą konstrukcję w obszarach narażonych na turbulencje gazów i wibracje.
W zależności od konstrukcji układu wydechowego można zastosować wełnę stalową:
- bezpośrednio wokół perforowanego rdzenia;
- jako wewnętrzna warstwa ochronna;
- pomiędzy rurą perforowaną a wypełnieniem z włókna szklanego;
- jako samodzielny materiał uszczelniający do wysokich temperatur;
- jako część wielowarstwowego systemu izolacji akustycznej.
Dlaczego wełna ze stali nierdzewnej jest stosowana wewnątrz tłumików wydechowych
Środowisko bezpośrednio otaczające perforowany rdzeń układu wydechowego może być znacznie bardziej agresywne niż zewnętrzna część tłumika. Impulsy spalin przechodzą przez perforacje z dużą prędkością, a uszczelnienie jest narażone na wibracje, cykle termiczne i ruch mechaniczny.
Wełna stalowa jest szczególnie przydatna w tym regionie, ponieważ jej metaliczna struktura włókien zapewnia połączenie odporności termicznej i wytrzymałości mechanicznej.
| Wymagania dotyczące wydajności | Dlaczego wełna stalowa jest pomocna |
|---|---|
| Narażenie na wysoką temperaturę | Włókna ze stali nierdzewnej zachowują swoją strukturę w temperaturach nieodpowiednich dla wielu konwencjonalnych materiałów organicznych. |
| Przepływ gazu w pobliżu perforowanego rdzenia | Metalowa struktura włókienna zapewnia lepszą odporność na bezpośrednią erozję gazową niż wiele delikatnych materiałów opakowaniowych. |
| Wibracja | Elastyczne włókna metalowe mogą kompensować ruch wewnątrz tłumika. |
| Cykle termiczne | Wełna stalowa nadaje się do wielokrotnego nagrzewania i chłodzenia po wybraniu odpowiedniego gatunku. |
| Utrzymanie opakowania | Elastyczna struktura wełny umożliwia utrzymanie warstwy ochronnej wokół rdzenia. |
| Systemy pakowania kompozytowego | Można go łączyć z włóknem szklanym lub innymi materiałami akustycznymi, tworząc konstrukcję wielowarstwową. |
Wełna stalowa jako warstwa ochronna dla włókna szklanego
Jednym z najbardziej użytecznych zastosowań uszczelnień tłumiących z wełny stalowej jest ochrona warstwy akustycznej z włókna szklanego przed bezpośrednim działaniem spalin.

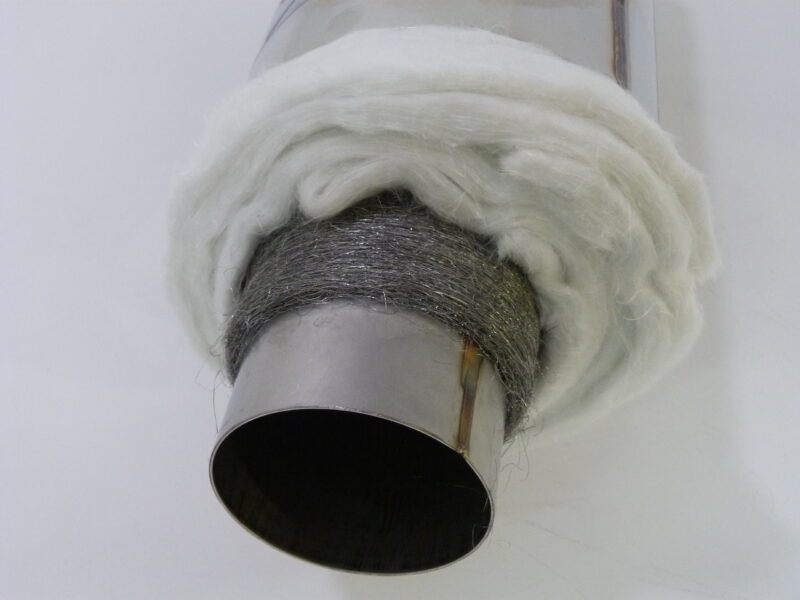

Typowy tłumik absorpcyjny można skonstruować w następujący sposób:
Perforowany rdzeń wydechu → wełna ze stali nierdzewnej → wypełnienie akustyczne z włókna szklanego → zewnętrzna powłoka tłumika
W tej konfiguracji wełna stalowa nie ma zastąpić całego systemu wypełnienia akustycznego. Zamiast tego pełni ona funkcję trwałej warstwy wewnętrznej pomiędzy obszarem agresywnego przepływu gazu a głównym wypełnieniem z włókna szklanego.
Warstwa z włókna szklanego zapewnia główną włóknistą absorpcję akustyczną, podczas gdy warstwa ze stali nierdzewnej może poprawić odporność na erozję i pomóc w utrzymaniu wypełnienia wokół perforowanego rdzenia.
Jest to szczególnie istotne w przypadku układów wydechowych o dużej wydajności, w których prędkość, temperatura i wibracje spalin mogą przyspieszyć degradację uszczelnienia.
Wełna ze stali nierdzewnej kontra uszczelnienie tłumika z włókna szklanego
Wełna stalowa i włókno szklane nie zawsze powinny być traktowane jako materiały konkurencyjne. Ich właściwości sprawiają, że nadają się do różnych zastosowań w tłumiku wydechowym.
| Nieruchomość | Wełna ze stali nierdzewnej | Uszczelnienie z włókna szklanego |
|---|---|---|
| Rodzaj materiału | Metalowe włókno ze stali nierdzewnej | Włókno szklane |
| Trwałość mechaniczna | Bardzo wysoki | Wysoka, w zależności od konstrukcji |
| Odporność na erozję gazową | Doskonale nadaje się do wymagających zastosowań w warstwie wewnętrznej | Zależy w dużym stopniu od struktury i retencji włókien |
| Absorpcja akustyczna | Przydatny jako część systemu wypełnień akustycznych | Doskonale nadaje się do wielu konstrukcji tłumików absorpcyjnych |
| Opór cieplny | Bardzo wysokie, jeśli wybrano odpowiedni gatunek stali nierdzewnej | Wysoki |
| Typowa pozycja | W pobliżu rdzenia perforowanego lub jako warstwa ochronna | Główna warstwa wypełnienia akustycznego |
| Typowe zastosowanie | Strefy wydechowe o wysokiej temperaturze i dużej prędkości | Uszczelnienia akustyczne tłumików motocyklowych, samochodowych i sportowych |
Aby zapoznać się ze szczegółowym porównaniem materiałów, zobaczUszczelnienie tłumika z włókna szklanego a wełny ze stali nierdzewnej.
Wełna ze stali nierdzewnej do układów wydechowych o wysokiej temperaturze
Temperatura spalin jest jednym z pierwszych parametrów, które należy wziąć pod uwagę przy wyborze uszczelnienia tłumika z wełny stalowej. Temperatury nie należy jednak rozpatrywać w oderwaniu od reszty układu.
Rzeczywiste środowisko świadczenia usług obejmuje również:
- prędkość spalin;
- pulsacja gazu;
- częstotliwość wibracji;
- cykle termiczne;
- paliwo i produkty uboczne spalania;
- geometria tłumika;
- kompresja pakowania;
- kontakt z perforowanym rdzeniem.
Materiał, który dobrze wypadł w laboratoryjnym teście temperaturowym, może nie zapewnić takiej samej trwałości, gdy zostanie wystawiony na ciągły przepływ gazu i wibracje mechaniczne.
Z tego powodu gatunek stali nierdzewnej, średnicę włókien, gęstość upakowania i pozycję montażu należy dobierać w zależności od całego układu wydechowego, a nie tylko od temperatury.
Wybór gatunku stali nierdzewnej
Nie każdy produkt z wełny stalowej jest zamienny.
Do zastosowań z włóknami metalowymi wysokotemperaturowymi powszechnie stosowane są gatunki stali nierdzewnej z serii 300 i 400, w zależności od wymaganej kombinacji odporności na korozję, odporności na utlenianie, wytrzymałości na temperaturę i kosztów.
| Czynnik selekcji | Dlaczego to ma znaczenie |
|---|---|
| Temperatura pracy | Określa wymaganą wytrzymałość cieplną stali nierdzewnej. |
| Temperatura szczytowa | Krótkotrwałe szczyty temperatury mogą mieć wpływ na wybór materiału, nawet jeśli średnia temperatura jest niższa. |
| Chemia spalin | Gazy spalinowe i kondensaty mogą mieć wpływ na korozję i utlenianie. |
| Prędkość gazu | Wyższa prędkość zwiększa naprężenie mechaniczne wypełnienia. |
| Wymagany okres użytkowania | Systemy OEM o długiej żywotności mogą wymagać trwalszej klasy lub struktury kompozytowej. |
| Cel kosztów | Gatunek stali nierdzewnej powinien być dobrany do rzeczywistego środowiska pracy, a nie niepotrzebnie przesadnie określony. |
W przypadku projektów OEM firma BSTFLEX może ocenić środowisko pracy i zalecić odpowiednią konstrukcję z wełny stalowej zamiast stosowania jednej specyfikacji materiałowej do każdego zastosowania układu wydechowego.
Średnica włókna i gęstość upakowania
Na wydajność wełny stalowej ma wpływ więcej niż tylko gatunek stali nierdzewnej.
Średnica włóknawpływa na elastyczność, powierzchnię, zachowanie się podczas pakowania i właściwości mechaniczne.
Gęstość upakowaniawpływa na ilość materiału zajmującego określoną objętość tłumika i sposób, w jaki wypełnienie oddziałuje z perforowanym rdzeniem i otaczającą go warstwą akustyczną.
Nadmierne ściskanie może zmienić strukturę wełny i zmniejszyć dostępną przestrzeń. Niewystarczające upakowanie może powodować przemieszczanie się materiału pod wpływem wibracji i pulsacji gazu.
Z tego powodu specyfikacja OEM powinna idealnie określać materiał, jego masę końcową, wymiary i pozycję montażu.
Wełna druciana ze stali nierdzewnej do uszczelnień tłumików
Wełna druciana ze stali nierdzewnejjest innym terminem powszechnie stosowanym do opisu cienkich włókien ze stali nierdzewnej przeznaczonych do zastosowań uszczelniających.
Terminologia stosowana przez producentów układów wydechowych może obejmować:
- wełna stalowa nierdzewna;
- wełna stalowa nierdzewna;
- wełna tłumiąca ze stali nierdzewnej;
- wełna wydechowa ze stali nierdzewnej;
- wełna uszczelniająca ze stali nierdzewnej;
- wełna stalowa do uszczelnienia tłumika.
Kupując materiał, kupujący powinni unikać wyboru produktu wyłącznie na podstawie słowa „wełna”. Rzeczywisty gatunek stali nierdzewnej, wymiary włókien, waga opakowania i planowane zastosowanie są ważniejsze niż terminologia używana przez dostawcę.
Zastosowania uszczelnień tłumików ze stali nierdzewnej
Tłumiki wydechowe motocyklowe
Tłumiki motocyklowe łączą wysoką temperaturę spalin z wibracjami i ograniczoną przestrzenią wewnętrzną. W pobliżu perforowanego rdzenia można zastosować wełnę stalową, aby poprawić trwałość uszczelnienia, szczególnie w układach wydechowych o wysokiej wydajności i na rynku wtórnym.
Układy wydechowe 2-suwowe
Dwusuwowe układy wydechowe mogą narażać materiały uszczelniające na znaczne warunki termiczne i związane z przepływem gazów. Wełna stalowa może być wbudowana w warstwę ochronną, jeśli konstrukcja tłumika wymaga dodatkowej odporności na erozję uszczelnienia.
4-suwowe układy wydechowe o wysokiej wydajności
Wysokowydajne czterosuwowe układy wydechowe mogą pracować w warunkach długotrwałego, wysokiego obciążenia. Wewnętrzna warstwa uszczelniająca ze stali nierdzewnej w połączeniu z włóknem szklanym może stanowić praktyczne rozwiązanie w zakresie ochrony głównego materiału akustycznego.
Układy wydechowe do pojazdów ATV i UTV
Układy wydechowe pojazdów terenowych są narażone na ciągłe wibracje, wstrząsy i cykle termiczne. Wełna stalowa jest przydatna wszędzie tam, gdzie ważne jest utrzymanie szczelności i wytrzymałość mechaniczna.
Układy wydechowe samochodowe
Tłumiki samochodowe mogą być wykonane z wełny stalowej nierdzewnej w wybranych konstrukcjach absorpcyjnych, szczególnie tam, gdzie układ uszczelnienia wymaga dodatkowej ochrony przed przepływem gorących gazów.
Generatory i tłumiki przemysłowe
Tłumiki spalin generatorów i przemysłowe mogą wymagać długiego okresu eksploatacji i stabilnych parametrów akustycznych. Dobór materiału powinien być oparty na konkretnej temperaturze gazu, cyklu pracy i konstrukcji tłumika.
Kiedy należy łączyć wełnę stalową z włóknem szklanym?
Konstrukcję kompozytową warto rozważyć, gdy układ wydechowy wymaga zarówno pochłaniania dźwięku, jak i zwiększonej odporności na erozję gazów wewnętrznych.
Na przykład:
| Warstwa | Funkcja podstawowa |
|---|---|
| Perforowany rdzeń | Steruje przepływem spalin i pozwala energii akustycznej przedostać się do obszaru wypełnienia. |
| Wełna stalowa nierdzewna | Stanowi trwałą barierę wewnętrzną i pomaga chronić uszczelnienie akustyczne. |
| Uszczelnienie z włókna szklanego | Zapewnia podstawową włóknistą absorpcję akustyczną. |
| Zewnętrzna powłoka | Zawiera kompletny zespół tłumika. |
Dokładną grubość warstwy, ciężar materiału i stopień sprężenia należy określić na podstawie geometrii tłumika i warunków pracy.
W przypadku zastosowań wymagających zamkniętej konstrukcji z włókna szklanego firma BSTFLEX oferuje równieżWłókno szklane, tłumik, worek z siatki szklanej.
Oznaki uszkodzenia uszczelnienia tłumika
Zmiany w dźwięku wydechu mogą być oznaką pogorszenia się stanu lub przemieszczenia się uszczelnienia wewnętrznego.
Typowe objawy obejmują:
- wydech staje się zauważalnie głośniejszy;
- dźwięk zmienia się w stosunku do tonu oryginalnego;
- materiał uszczelniający jest widoczny na wylocie wydechu;
- tłumik wydaje grzechoczące lub nietypowe dźwięki wewnętrzne;
- tłumik wykazuje oznaki nadmiernego przenoszenia ciepła;
- Okres użytkowania uszczelnienia zamiennego jest znacznie krótszy niż oczekiwano.
Objawy te nie oznaczają automatycznie uszkodzenia wełny stalowej. Mogą one wynikać z nieodpowiedniej masy wypełnienia, nadmiernej prędkości gazu, słabego utrzymania, niewłaściwej konstrukcji włókien lub nieprawidłowego montażu.
Jak wybrać uszczelnienie tłumika z wełny ze stali nierdzewnej
W przypadku zastosowania zamiennego, oryginalna konstrukcja tłumika stanowi najlepszy punkt wyjścia. W przypadku rozwoju OEM, wybór powinien opierać się na kompletnym środowisku pracy.
- Zidentyfikuj zastosowanie układu wydechowego.Podaj motocykl, quad, samochód, generator, urządzenie przemysłowe lub inne zastosowanie.
- Zmierz rdzeń perforowany.Średnica i długość rdzenia określają dostępną geometrię wypełnienia.
- Zmierz powłokę zewnętrzną.Przestrzeń promieniowa pomiędzy rdzeniem i powłoką określa dostępną objętość wypełnienia.
- Określ temperaturę roboczą.Jeśli to możliwe, uwzględnij zarówno temperaturę ciągłą, jak i szczytową.
- Oceń prędkość gazu i drgania.Czynniki te wpływają na retencję i erozję wypełnienia.
- Wybierz gatunek stali nierdzewnej.Dopasuj stop do rzeczywistego środowiska termicznego i chemicznego.
- Zdefiniuj budowę włókna.Jeśli wymagana jest powtarzalna wydajność OEM, należy określić średnicę, wagę i gęstość włókna.
- Wybierz metodę przechowywania.W zależności od projektu odpowiednie może być zastosowanie luźnej wełny, owiniętego materiału, siatki lub konstrukcji kompozytowej.
Niestandardowe uszczelnienie tłumika z wełny ze stali nierdzewnej firmy BSTFLEX
BSTFLEX dostarcza rozwiązania z wełny stalowej nierdzewnej dla klientów, którzy potrzebują czegoś więcej niż standardowej luźnej wełny stalowej. Materiały i konstrukcje opakowań mogą być opracowane zgodnie z wymaganiami aplikacji, rysunkami lub próbkami fizycznymi.
Personalizacja może obejmować:
- gatunek stali nierdzewnej;
- średnica włókna;
- waga opakowania;
- gęstość upakowania;
- wymiary rolki lub arkusza;
- wstępnie uformowane sekcje wypełniające;
- połączenia wełny stalowej i włókna szklanego;
- wypełnienie podparte siatką;
- niestandardowe zestawy uszczelnień tłumików;
- opakowania OEM;
- dostawy hurtowe;
- rozwój oparty na próbkach.
Producenci opracowujący nowy tłumik powinni podać średnicę rdzenia, średnicę korpusu, długość uszczelnienia, docelową wagę, temperaturę spalin i szacowaną wielkość produkcji, co pomoże im ustalić dokładniejszą specyfikację uszczelnienia.
Uszczelnienie tłumika z wełny ze stali nierdzewnej do produkcji OEM
Producenci układów wydechowych OEM zazwyczaj potrzebują opakowań o spójnych właściwościach, a nie zwykłego worka wypełnionego wełną stalową.
Spójność produkcji można poprawić poprzez kontrolowanie:
- gatunek materiału;
- wymiary włókien;
- masa materiału na tłumik;
- wymiary gotowego opakowania;
- gęstość upakowania;
- pozycja instalacji;
- struktura retencyjna;
- pakowanie i identyfikacja.
W przypadku produkcji wielkoseryjnej zastosowanie wstępnie zmierzonego lub uformowanego komponentu uszczelniającego może zmniejszyć różnice pomiędzy poszczególnymi tłumikami i uprościć montaż.
Zapytaj o specyfikację uszczelnienia tłumika ze stali nierdzewnej
Firma BSTFLEX współpracuje z producentami układów wydechowych, dystrybutorami, markami układów wydechowych motocyklowych i klientami przemysłowymi poszukującymi niestandardowych materiałów uszczelniających tłumiki.
Aby ocenić wymagania dotyczące uszczelnienia tłumika z wełny ze stali nierdzewnej, należy podać jak najwięcej z poniższych informacji:
- typ układu wydechowego;
- średnica rdzenia perforowanego;
- średnica korpusu tłumika;
- długość opakowania;
- wymagana waga opakowania;
- ciągła i szczytowa temperatura spalin;
- Typ silnika 2-suwowy lub 4-suwowy;
- zastosowanie benzyny lub oleju napędowego;
- rysunek lub istniejąca próbka opakowania;
- ilość prototypów;
- szacunkowa wielkość produkcji.
Następnie BSTFLEX może ocenić, czy aplikacja lepiej sprawdzi się wyłącznie z wełną stalową, wypełnieniem z włókna szklanego czy konstrukcją wielowarstwową z wełny stalowej i włókna szklanego.
Często zadawane pytania
Do czego służy wełna stalowa w tłumiku?
Wełna stalowa może być stosowana jako warstwa uszczelniająca odporna na wysokie temperatury wokół perforowanego rdzenia układu wydechowego. Może również chronić włókno szklane lub inne materiały uszczelniające przed bezpośrednim przepływem spalin i erozją mechaniczną.
Czy wełna stalowa nadaje się na uszczelnienie tłumika?
Tak. Wełna ze stali nierdzewnej jest szczególnie przydatna w tłumikach narażonych na wysokie temperatury, wibracje i agresywny przepływ gazów. Odpowiedni gatunek stali nierdzewnej i konstrukcja uszczelnienia muszą być dobrane w zależności od zastosowania.
Czy wełna stalowa jest lepsza od włókna szklanego do uszczelnienia tłumika?
Żaden z materiałów nie jest uniwersalnie lepszy. Włókno szklane jest powszechnie stosowane jako materiał do wypełnień akustycznych, natomiast wełna stalowa oferuje większą trwałość metalu i może zapewnić ochronę w pobliżu perforowanego rdzenia. Wiele projektów układów wydechowych korzysta z połączenia tych dwóch materiałów.
Czy wełnę stalową można stosować z uszczelnieniem tłumika z włókna szklanego?
Tak. Wewnętrzną warstwę wełny stalowej można połączyć z wypełnieniem akustycznym z włókna szklanego, aby stworzyć wielowarstwową konstrukcję tłumika wydechowego.
Jakiego gatunku stali nierdzewnej należy użyć do uszczelnienia tłumika?
Wybór odpowiedniej klasy zależy od temperatury pracy, składu chemicznego spalin, prędkości gazów, warunków korozyjnych i przewidywanej żywotności. Zastosowania OEM należy oceniać indywidualnie, a nie wybierać klasy wyłącznie na podstawie nazwy.
Czy BSTFLEX może dostosować uszczelnienie tłumika ze stali nierdzewnej do indywidualnych potrzeb?
Tak. BSTFLEX może zaprojektować uszczelnienie z wełny stalowej w zależności od gatunku materiału, struktury włókna, wymiarów, wagi, gęstości, formy opakowania i wymagań zastosowania. Rysunki i próbki fizyczne mogą być wykorzystane do indywidualnych potrzeb.
Wniosek
Uszczelnienie tłumika z wełny ze stali nierdzewnejjest praktycznym rozwiązaniem dla układów wydechowych, w których tradycyjne uszczelnienia wymagają dodatkowej ochrony przed temperaturą, prędkością gazów, wibracjami i erozją mechaniczną.
Jego największą zaletę często uzyskuje się jako element kompletnego systemu wypełnienia, a nie jako materiał izolowany. Wełna stalowa może zapewnić trwałą warstwę wewnętrzną wokół perforowanego rdzenia, podczas gdy włókno szklane lub inny materiał akustyczny pełni główną funkcję pochłaniania dźwięku.
W przypadku motocykli, quadów, samochodów, generatorów, układów wydechowych i układów przemysłowych, właściwe połączenie gatunku stali nierdzewnej, konstrukcji włókien, gęstości upakowania i metody retencji ma kluczowe znaczenie dla zapewnienia stałej żywotności.
