Osłony świec zapłonowych i przewody zapłonowe często pracują w niewielkiej odległości od kolektorów wydechowych i rur wydechowych. W zatłoczonej komorze silnika może to narażać układ zapłonowy na ciągłe ciepło panujące pod maską, a także na znacznie silniejsze zlokalizowane ciepło promieniowania.
Dlatego produkty określane jako osłony termiczne nasadek świec zapłonowych, termiczne rękawy przewodów świec zapłonowych, protektory nasadek świec zapłonowych oraz osłony przewodów świec są powszechnie stosowane w motoryzacyjnym zarządzaniu ciepłem.
Terminy te są czasami traktowane jako zamienne, ale produkty te nie zawsze chronią tę samą część układu zapłonowego. Krótka osłona fajki skupia ochronę termiczną wokół fajki świecy zapłonowej i końcówki przewodu, podczas gdy dłuższy rękaw na przewód świecy zapłonowej może chronić znacznie większą długość przewodu zapłonowego.
Wybór między nimi zaczyna się od jednego pytania: gdzie właściwie występuje szkodliwa ekspozycja na ciepło?
Kolektor wydechowy lub nagłówek może stać się jednym z najsilniejszych źródeł ciepła w komorze silnika. Gdy fajka świecy zapłonowej lub przewód zapłonowy są poprowadzone blisko niego, element może być narażony na promieniowanie cieplne nawet bez dotykania powierzchni układu wydechowego.
Ryzyko staje się większe, gdy:
Narażenie na wysoką temperaturę może stopniowo utwardzać, powodować pękanie lub osłabiać tradycyjne materiały przewodów i osłon. W ciężkich przypadkach uszkodzenie izolacji może przyczyniać się do przebić elektrycznych w układzie zapłonowym, iskrzenia lub wypadania zapłonu.
Rękaw termiczny nie zastępuje prawidłowego poprowadzenia przewodów, właściwych połączeń elektrycznych ani sprawnie działającego układu zapłonowego. Jego celem jest zapewnienie dodatkowej bariery termicznej w miejscach, gdzie standardowy odstęp nie chroni wystarczająco danego elementu.

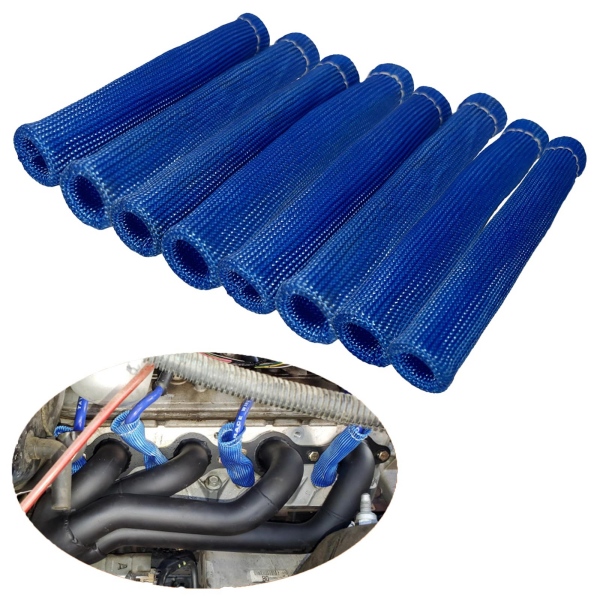

osłona termiczna fajki świecy zapłonowej to zazwyczaj stosunkowo krótki rękaw, który nakłada się na fajkę świecy zapłonowej oraz przylegający odcinek przewodu zapłonowego.
Jej głównym celem jest lokalna ochrona w miejscu, w którym fajka znajduje się najbliżej kolektora wydechowego lub jego pojedynczych rur.
Firma BSTFLEX dostarcza różne konstrukcje do tego zastosowania, w tym Spark Plug Boot Heat Shield Protector oraz LAVA Volcanic Spark Plug Boot Heat Shield.
Produkty te wykorzystują elastyczne, wysokotemperaturowe wyroby tekstylne, które można wsunąć na fajkę świecy, zamiast wymagać sztywnej osłony montowanej wokół każdej świecy zapłonowej.
Ochraniacz termiczny typu fajkowego jest zazwyczaj trafnym wyborem, gdy:
Dzięki temu osłony fajek są szczególnie przydatne w silnikach, w których geometria układu wydechowego tworzy skoncentrowany problem termiczny przy poszczególnych cylindrach.

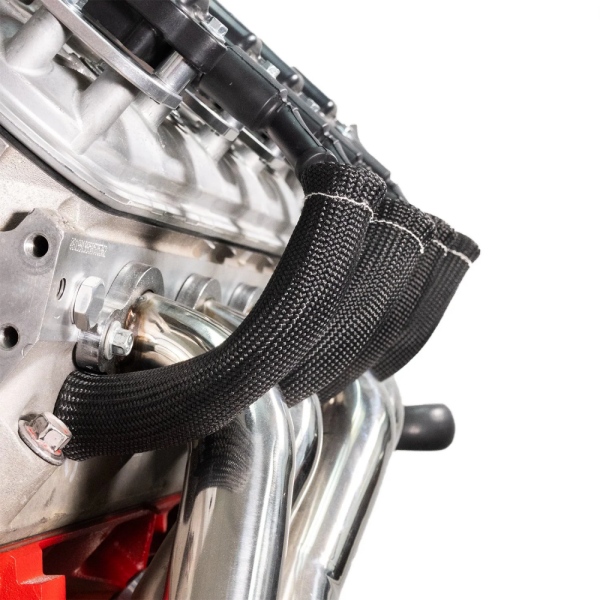

A termiczna osłona przewodu świecy zapłonowejchroni dłuższą sekcję przewodu zapłonowego zamiast skupiać się wyłącznie na fajce świecy.
BSTFLEX Termiczna osłona przewodu świecy zapłonowejwykorzystuje tkaną konstrukcję z włókna szklanego z odporną na wysoką temperaturę zewnętrzną warstwą silikonową. Jest przeznaczona do przewodów narażonych na podwyższone temperatury w okolicach kolektorów i innych źródeł ciepła w komorze silnika.
Dłuższa osłona staje się przydatna, gdy ekspozycja termiczna utrzymuje się poza połączeniem świecy zapłonowej.
Na przykład przewód świecy może wychodzić z fajki z akceptowalnym prześwitem, ale następnie biegnie równolegle do rury kolektora przez kilka cali. Zabezpieczenie tylko fajki pozostawiłoby resztę przewodu odsłoniętą.
Dłuższą osłonę przewodu świecy zapłonowej warto wziąć pod uwagę, gdy:
| Punkt wyboru | Osłona termiczna nasadki świecy zapłonowej | Rękaw termiczny przewodu świecy zapłonowej |
|---|---|---|
| Główny obszar ochrony | Nasadka świecy zapłonowej i pobliski przewód | Dłuższy odcinek przewodu zapłonowego |
| Typowa długość | Krótka, punktowa ochrona | Przycięty lub dostarczony w celu pokrycia dłuższego przebiegu |
| Główne zastosowanie | Gorące miejsce w pobliżu świecy i kolektora | Rozszerzona ekspozycja przewodu |
| Montaż | Nasuwany na pojedynczą nasadkę | Montowany na długości przewodu |
| Najlepsze do | Lokalny problem z prześwitem kolektora | Długotrwała ekspozycja na ciepło w komorze silnika |
| Często wyszukiwana fraza | Osłona świecy zapłonowej | Rękaw termiczny przewodu zapłonowego |
To rozróżnienie jest przydatne, ponieważ zakup materiału odpornego na wyższe temperatury nie rozwiązuje automatycznie problemu niewłaściwego rodzaju ekspozycji. Powierzchnia osłony jest równie ważna, jak wybór materiału.
Niektóre instalacje wymagają obu form ochrony.
Rozważmy silnik, w którym fajka świecy zapłonowej znajduje się blisko kolektora, a przewód zapłonowy biegnie wzdłuż wydechowej strony głowicy cylindra. Pierwsze kilka cali może być narażone na podwyższoną ekspozycję termiczną.
W tym przypadku układ zarządzania temperaturą może wykorzystać osłonę nasadki wokół połączenia świecy zapłonowej wraz z dłuższą osłoną przewodu wzdłuż odsłoniętego prowadzenia.
To podejście różni się od automatycznego dodawania wielu warstw wszędzie. Ochrona powinna podążać za rzeczywistą ścieżką ciepła.
Nie każde zastosowanie przewodów zapłonowych wymaga grubego tekstylnego rękawa. W miejscach, gdzie głównym problemem jest ciepło promieniowania, przydatna może być aluminiowana konstrukcja odblaskowa.
Produkt BSTFLEX Aluminium Plug Wire Sheath łączy bazę z włókna szklanego z odbijającą ciepło aluminiowaną powierzchnią.
Jego funkcja nieco różni się od konwencjonalnego kolorowego lub powlekanego silikonem rękawa na przewody. Metaliczna powierzchnia zewnętrzna została zaprojektowana przede wszystkim po to, aby odbijać ciepło promieniowania pochodzące z pobliskich elementów układu wydechowego.
Tę konstrukcję można rozważyć, gdy:
To rozróżnienie jest ważne przy wyborze każdej samochodowej osłony termicznej.
Ciepło promieniowania może przenosić się z gorącego kolektora lub rozdzielacza przez szczelinę powietrzną. Przewód nie musi dotykać wydechu, aby się nagrzać.
Ciepło kontaktowe występuje, gdy produkt ochronny lub komponent fizycznie dotyka gorącej powierzchni.
Produkty zaprojektowane przede wszystkim jako bariery refleksyjne są zazwyczaj najskuteczniejsze, gdy ich powierzchnia refleksyjna jest skierowana w stronę źródła ciepła, a szczelina powietrzna pozostaje dostępna.
Elastyczne, wysokotemperaturowe osłony tekstylne w kształcie osłony mogą lepiej sprawdzać się w niezwykle ciasnych miejscach, gdzie utrzymanie dużej szczeliny powietrznej jest trudne.
Właściwa konstrukcja zależy zatem od rzeczywistej geometrii silnika, a nie tylko od maksymalnej deklarowanej temperatury materiału.
Przed wybraniem osłony sprawdź ułożenie przewodów przy każdym cylindrze.
Nie zakładaj, że wszystkie cylindry mają taki sam prześwit. W wielu silnikach jeden lub dwa przewody świec mogą przebiegać znacznie bliżej rury kolektora niż pozostałe.
Zanotuj:
Te informacje pomagają ustalić, czy aplikacja wymaga osłony złącza, dłuższego przepustu kablowego, czy obu tych elementów.

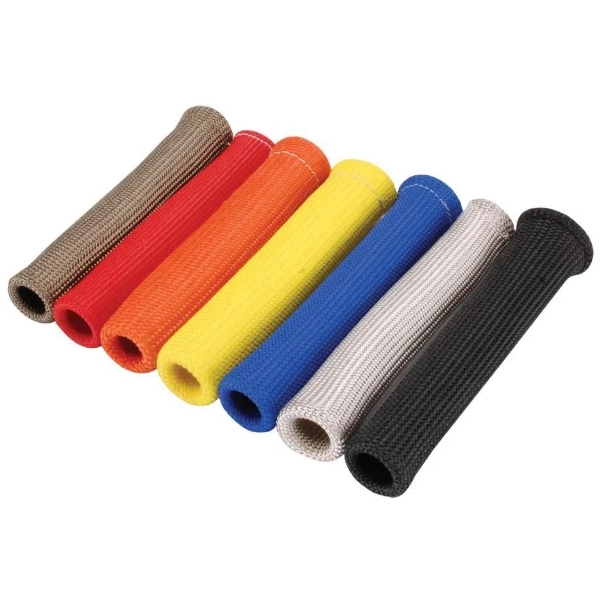

Osłony świec zapłonowych są dostępne w różnych konfiguracjach. W zależności od układu zapłonowego i konstrukcji silnika, osłona może być prosta, kątowa lub uformowana dla konkretnej geometrii głowicy cylindra.
Elastyczna osłona termiczna świecy zapłonowej jest przydatna, ponieważ może dopasować się do większych odchyłek niż element sztywny, jednak dopasowanie i tak należy sprawdzić.
Osłona powinna zakrywać wymaganą strefę wysokiej temperatury bez:
Specyfikacje temperaturowej są przydatne, ale nie powinny być jedynym kryterium wyboru.
Przepust może wykazywać imponującą odporność temperaturową materiału, a mimo to działać słabo, jeśli:
Z tego powodu należy porównać kompletną konstrukcję zamiast wybierać produkt na podstawie pojedynczej wartości temperatury.
Włókno szklane jest szeroko stosowane jako materiał bazowy do wysokotemperaturowych oplotów samochodowych, ponieważ można je splatać lub tkać w elastyczne struktury, które dopasowują się do przewodów, kabli i osłon.
Różne obróbki powierzchni zmieniają następnie zachowanie gotowego przepustu.
Na przykład:
Produkty te należy zatem porównywać jako gotowe konstrukcje, a nie po prostu grupować je razem tylko dlatego, że wszystkie zawierają włókno szklane.

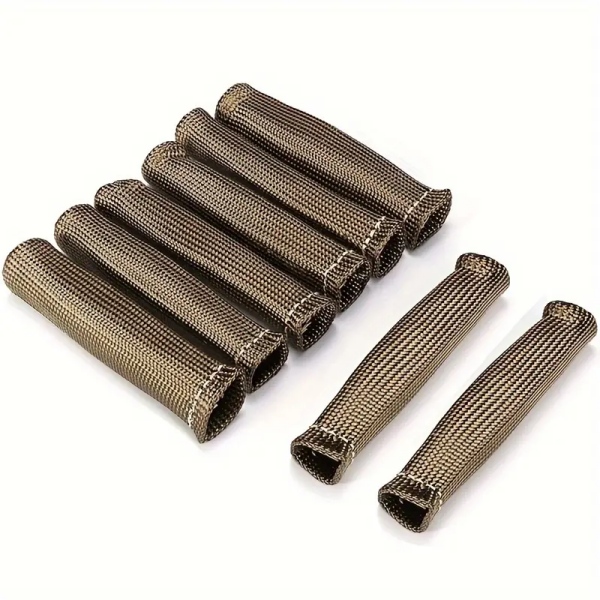

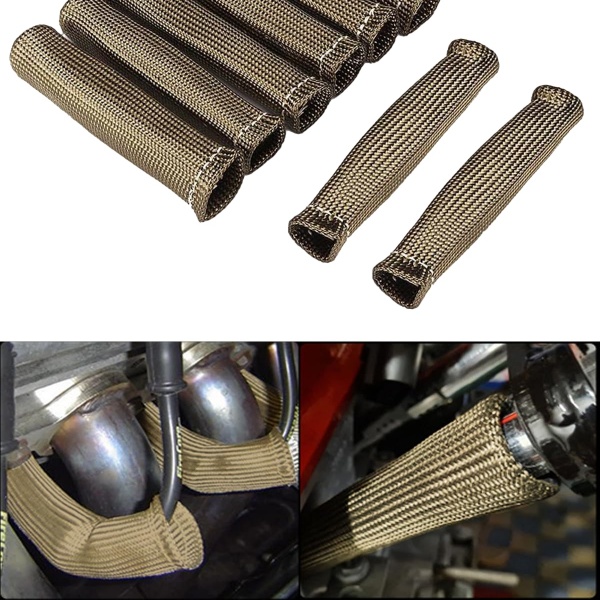

Kolejną opcją jest konstrukcja z włókna skały wulkanicznej, taka jak osłona termiczna świecy zapłonowej z włókna wulkanicznego BSTFLEX volcanic fiber spark plug boot heat shield.
Ten rodzaj osłony jest przeznaczony do zastosowań wysokotemperaturowych w komorze silnika, gdzie osłona świecy zapłonowej znajduje się blisko kolektorów wydechowych.
Jej elastyczna konstrukcja sprawia, że nadaje się do lokalnej ochrony bez konieczności wytwarzania metalowego elementu wokół każdej świecy.
Porównując ten projekt z konwencjonalną osłoną z włókna szklanego, nabywcy powinni wziąć pod uwagę oczekiwaną ekspozycję termiczną, wymaganą elastyczność, wygląd, rozmiar opakowania i wymagania produkcyjne.
Akcesoryjne kolektory wydechowe mogą zmieniać dostępny prześwit wokół przewodów świec. Trasa prowadzenia, która sprawdzała się z oryginalnym kolektorem, może już nie zapewniać wystarczającej odległości.
Konwersje silnika często umieszczają wydech, elementy układu kierowniczego i okablowanie zapłonu w znacznie ciasniejszej przestrzeni montażowej niż w oryginalnym układzie pojazdu.
Przewód zapłonowy, który opiera się o kolektor wydechowy lub przebiega zbyt blisko niego, może być narażony na znacznie większe działanie wysokiej temperatury niż przewód poprowadzony z odpowiednim odstępem.
Separatory przewodów, spinki i uchwyty pomagają utrzymać zamierzone poprowadzenie. Brakujące elementy mocujące mogą pozwolić na przesunięcie się przewodu w stronę gorącej powierzchni.
Silniki z turbodoładowaniem, pojazdy wyczynowe, zastosowania sportowe oraz pojazdy pracujące pod stałym obciążeniem mogą wytwarzać bardziej wymagające środowisko termiczne.
Osłona termiczna może pomóc zmniejszyć ryzyko uszkodzenia przewodu zapłonowego spowodowanego nadmiernym ciepłem zewnętrznym. Jeśli wysoka temperatura powodowała degradację izolacji wokół przewodu lub fajki, poprawa ochrony termicznej może rozwiązać tę konkretną przyczynę.
Jednak wypadanie zapłonów może mieć wiele innych przyczyn, w tym:
Osłonę fajki świecy zapłonowej należy zatem traktować jako element zarządzania termicznego, a nie jako uniwersalną naprawę każdego problemu z zapłonem.
Zależy to od konkretnej konstrukcji materiałowej i jej udokumentowanych limitów roboczych.
Gdy tylko jest to możliwe, prawidłowe poprowadzenie elementów i rozsądny odstęp pozostają kluczowe. Zwiększenie odległości od źródła ciepła zmniejsza obciążenie termiczne jeszcze zanim uwzględni się izolację.
Jeśli instalacja nie pozwala uniknąć bliskiej odległości, konstrukcja osłony musi zostać dobrana do rzeczywistych warunków ekspozycji.
W przypadku programów OEM zapytanie ofertowe (RFQ) powinno jasno określać, czy oczekiwana ekspozycja to:
| Warunki montażu | Sugerowany punkt wyjścia |
|---|---|
| Ciepło skoncentrowane wokół fajki świecy zapłonowej | Osłona termiczna fajki świecy zapłonowej |
| Kilka cali odsłoniętego przewodu zapłonowego | Rękawa termiczna przewodu świecy zapłonowej |
| Silne ciepło promieniowania przy zachowaniu pewnego prześwitu | Aluminizowana osłona przewodu świecy |
| Bardzo mały prześwit między kolektorem a fajką | Wysokotemperaturowa elastyczna osłona fajki |
| Odsłonięta fajka i przedłużony przewód | Połączona ochrona fajki i przewodu |
| Geometria układu zapłonowego zgodna z OEM lub nietypowa | Niestandardowe wymiary na podstawie rysunku lub wzoru |
W przypadku zamówień OEM, dla dystrybutorów lub marek własnych sama nazwa produktu nie wystarczy.
Przydatne zapytanie ofertowe powinno określać:
Zdjęcia i rysunki są szczególnie przydatne w zastosowaniach, w których kształt fajki lub geometria układu wydechowego są nietypowe.
Klienci z rynku części zamiennych często kupują osłony świec zapłonowych w zestawach dostosowanych do liczby cylindrów silnika. Programy OEM i dystrybucyjne mogą wymagać innego podejścia.
Możliwe formy dostawy obejmują:
W przypadku programów produkcyjnych opakowanie powinno być określone na etapie wyceny, aby ostateczny koszt jednostkowy uwzględniał rzeczywistą formę dostawy.
Ochrona fajki świecy zapłonowej jest przydatna, ale czasami głównym problemem jest znacznie większa koncentracja ciepła z układu wydechowego.
Jeśli kolektory nagrzewają jednocześnie przewody zapłonowe, węże, wiązki przewodów i pobliskie elementy, konieczna może być ocena zarówno źródła ciepła, jak i każdego chronionego elementu.
BSTFLEX grupuje te lokalne rozwiązania w swojej Inne samochodowe produkty do ochrony przed ciepłem ofercie, podczas gdy inne rodziny produktów obejmują izolację układu wydechowego, rękawy odbijające ciepło oraz dodatkowe bariery termiczne komory silnika.
Właściwe rozwiązanie może zatem wykorzystywać ochronę poszczególnych elementów, osłonę źródła ciepła lub połączenie obu tych metod.
Jest to krótka tuleja lub osłona wysokotemperaturowa zakładana na fajkę świecy zapłonowej w celu zmniejszenia ekspozycji na ciepło pochodzące z pobliskich kolektorów wydechowych, rur wydechowych lub innych źródeł ciepła w komorze silnika.
Osłona termiczna przewodu świecy zapłonowej to dłuższa tuleja chroniąca przed wysoką temperaturą, zaprojektowana tak, aby zakrywać część przewodu zapłonowego, gdy ekspozycja na ciepło występuje również poza fajką świecy.
Niekoniecznie. Osłona fajki skupia się na obszarze połączenia świecy zapłonowej, podczas gdy osłona przewodu zazwyczaj pokrywa większą długość. Niektóre instalacje mogą wymagać obu tych elementów.
Rozpocznij od ustalenia, czy strefa gorąca ogranicza się do fajki, czy rozciąga się wzdłuż przewodu zapłonowego. Następnie weź pod uwagę prześwit, ciepło promieniowania, możliwy kontakt, wymaganą elastyczność oraz udokumentowane limity temperatur podane przez producenta osłony.
Tak. Aluminiowana powłoka z włókna szklanego może być przydatna wszędzie tam, gdzie głównym problemem jest ciepło promieniowania z układu wydechowego, zwłaszcza gdy odblaskowa powierzchnia może być skierowana w stronę źródła ciepła.
Elastyczne osłony fajek mogą pasować do wielu konfiguracji fajek prostych i giętych, jednak przed złożeniem zamówienia należy sprawdzić rzeczywiste wymiary, szczególnie w przypadku programów OEM.
Niestandardowe wymiary, materiały, kolory, określone ilości i opakowania mogą zostać ocenione pod kątem konkretnego zastosowania. W przypadku programów niestandardowych prosimy o dostarczenie rysunków, fotografii lub próbek fizycznych wraz z przewidywaną wielkością produkcji.
Najlepsza ochrona termiczna świec zapłonowych to automatycznie nie produkt o najgrubszej ściance lub najwyższej deklarowanej odporności temperaturowej.
Właściwe rozwiązanie zależy od tego, skąd pochodzi ciepło i jaka część układu zapłonowego jest na nie narażona.
W przypadku skoncentrowanego ciepła wokół połączenia świecy zapłonowej rozważ użycie produktu takiego jak osłona termiczna fajki świecy zapłonowej lub osłona termiczna fajki świecy zapłonowej z włókna wulkanicznego.
Gdy dłuższy odcinek przewodu zapłonowego przebiega przez strefę wysokiej temperatury, termoizolacyjna opaska na przewód świecy zapłonowej zapewnia dłuższą ochronę.
Tam, gdzie głównym problemem jest ciepło promieniowania, aluminiowana osłona przewodu świecy stanowi alternatywną opcję konstrukcyjną.
W przypadku zamówień OEM, dla dystrybutorów lub marek własnych prześlij wymiary fajki, średnicę przewodu zapłonowego, prześwit od wydechu, zdjęcia, wymaganą ilość oraz wymagania dotyczące pakowania, aby konstrukcję ochrony termicznej można było dopasować do rzeczywistej instalacji.
