Samochodowy wąż przewodu odmrażacza doprowadza ogrzane, schłodzone lub świeże powietrze przez układ wentylacji pod deską rozdzielczą w kierunku wylotów odmrażacza szyby przedniej i nawiewów w kabinie. Podczas renowacji, przeróbki lub montażu pojazdu wąż zamienny musi robić coś więcej niż tylko pasować między dwoma otworami: musi zachować otwarty przepływ powietrza po poprowadzeniu i pozostać podłączony w ograniczonej przestrzeni za deską rozdzielczą.
Klienci mogą nazywać ten element wężem odmrażacza, wężem przewodu nagrzewnicy samochodowej, przewodem nagrzewnicy pod deską rozdzielczą, wężem nawiewu nagrzewnicy lub elastyczny przewód HVAC do zastosowań motoryzacyjnych. Nazwy te nakładają się na siebie, jednak prawidłowa specyfikacja zakupu nadal zależy od ścieżki przepływu powietrza, pasujących złączy, środowiska oraz wymaganej konstrukcji ścianek.
Niniejszy przewodnik skupia się na dystrybucji powietrza w kabinie pojazdu. Nie stosuje on zamiennie terminów wąż nagrzewnicy, rura wydechowa nagrzewnicy diesla oraz przewód odmrażający.

Gdzie w pojeździe montowany jest wąż przewodu odmrażającego?
W typowym nadmuchowym układzie ogrzewania i wentylacji powietrze przepływa przez obudowę nagrzewnicy lub HVAC i jest kierowane przez klapy oraz kanały w stronę przedniej szyby, dysz odmrażających boczne szyby, wylotów na nogi lub kratek w kabinie. W zależności od konstrukcji elastyczny przewód łączy dwie sztywne sekcje lub łączy obudowę dystrybucji powietrza z kratką nawiewu.
Zużyty lub zgnieciony wąż może wpływać na nadmuch powietrza w miejscu docelowym. Jednak słabe odmrażanie przedniej szyby może również wynikać z zablokowanego wlotu, uszkodzonej klapy trybu pracy, awarii dmuchawy lub innego ograniczenia w układzie HVAC. Przed przypisaniem problemu z odmrażaniem do materiału przewodu należy sprawdzić cały układ.
Wymiana pod deską rozdzielczą
Kupujący zazwyczaj potrzebuje węża, który pasuje do istniejących króćców nawiewu, przebiega oryginalną trasą i może zostać zamontowany bez demontażu większej liczby elementów wykończenia niż to konieczne. Geometria złączy oraz ostateczna długość po docięciu mają kluczowe znaczenie.
Oryginalna wentylacja kabiny OEM
Kupujący wymaga udokumentowanej konstrukcji kanału, zatwierdzonych rysunków, powtarzalnej geometrii oraz powtarzalnego montażu. Zgodność materiałowa i kontrola produkcji stają się częścią specyfikacji.
Wąż do odmrażacza to nie to samo co wąż doprowadzający ciepłe powietrze z silnika
Te dwa produkty mogą wyglądać podobnie, zwłaszcza w starszych pojazdach. Ich obiegi powietrza nie są takie same. Wąż doprowadzający ciepłe powietrze do gaźnika zazwyczaj prowadzi cieplejsze powietrze dolotowe z obszaru osłony termicznej kolektora wydechowego w kierunku filtra powietrza. Przewód odmrażacza rozprowadza powietrze wentylacyjne w kabinie pasażerskiej w kierunku szyby lub wylotu w kabinie.
To rozróżnienie ma znaczenie przy wyborze ścianki. Produkt BSTFLEX PAP Paper Aluminum Air Duct jest przeznaczony do wentylacji wnętrza pojazdu, w tym doprowadzania świeżego powietrza do układów ogrzewania i klimatyzacji. To stwierdzenie nie powinno być odczytywane jako zatwierdzenie do stosowania na odsłoniętej trasie w komorze silnika, w instalacjach spalinowych lub na zewnątrz budynków.
Wiedza o tym, która powierzchnia ma kontakt z powietrzem

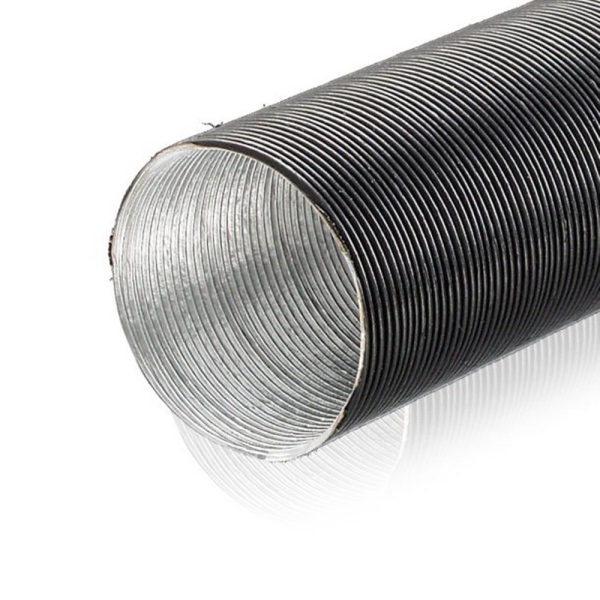

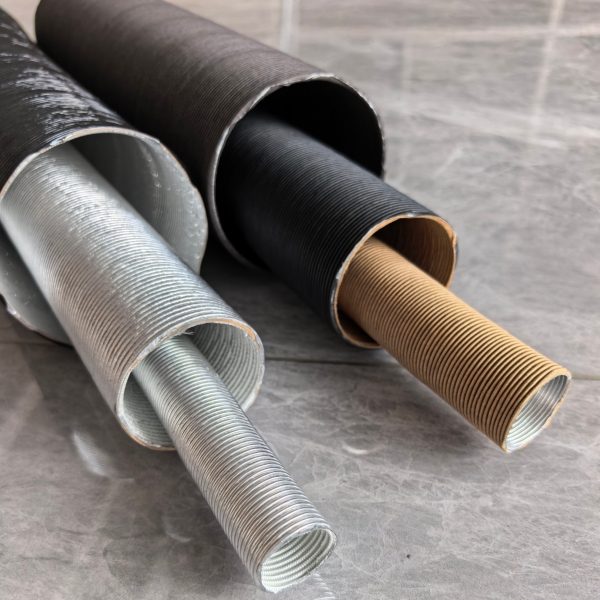

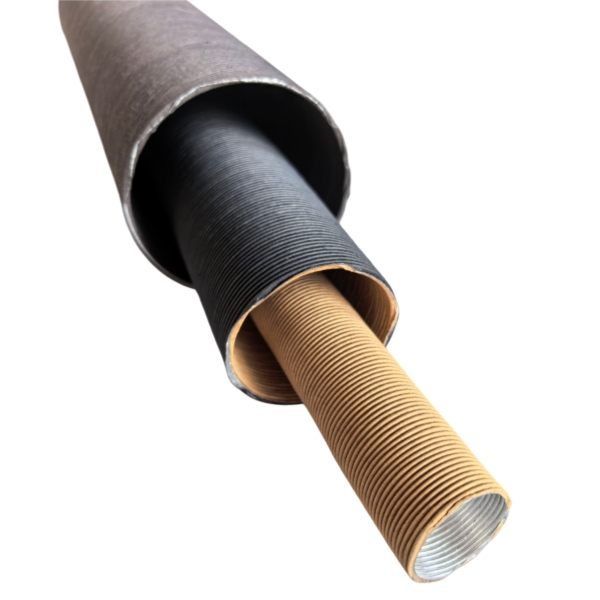

Dwa powiązane produkty BSTFLEX mają różne układy ścianek. PAK Flexible Air Duct Hose ma papier kraft wewnątrz, folię aluminiową pośrodku i czarną folię PVC na zewnątrz. Produkt PAP ma papier po obu stronach warstwy aluminium. Żądanie czarnego kanału może zatem wskazywać na inną konstrukcję, a nie po prostu na inny kolor.

| Konstrukcja | Kolejność warstw, od wewnątrz do zewnątrz | Co kupujący powinien potwierdzić |
|---|---|---|
| PAK | Papier kraft / folia aluminiowa / czarna folia PVC | Czy określona wewnętrzna powierzchnia papierowa i zewnętrzna folia pasują do zatwierdzonego zespołu HVAC, uwzględniając temperaturę i wszelkie wymagania dotyczące materiałów w kabinie. |
| PAP | Papier / folia aluminiowa / papier | Czy oryginalny zespół wymaga papieru po obu stronach i czy zamierzony montaż mieści się w udokumentowanym zakresie zastosowania we wnętrzach. |
| APK | Aluminium / papier / folia plastikowa | Czy aluminiowa powierzchnia wewnętrzna jest faktycznie wymagana; nie zastępuj APK materiałem PAK tylko dlatego, że litery są podobne. |
Odpowiedni przewód giętki gorącego powietrza APK to osobna konstrukcja. Nie ma powodu, aby zastępować jedną sekwencję ścianek inną bez przeanalizowania instalacji i specyfikacji materiałowej klienta.
Zmierz króciec wentylacyjny przed wybraniem średnicy wewnętrznej węża
Wylot odmrażania lub złącze HVAC często posiadają zewnętrzny króciec, na który nasadza się wąż. Jego wymiar zewnętrzny może decydować o wymaganej średnicy wewnętrznej węża. Jednak w przypadku zastosowania innego łącznika lub sposobu wsuwania to założenie może nie mieć zastosowania. Zanotuj sposób mocowania węża przed podjęciem decyzji o rozmiarze.
- Zidentyfikuj oba końce. Zmierz niezależnie połączenie dmuchawy lub skrzynki rozdzielczej oraz docelowy otwór wentylacyjny. Mogą one mieć różne rozmiary króćców.
- Zanotuj typ połączenia.Pokaż, czy kanał pasuje na króciec, osiada we wgłębieniu, czy łączy się za pomocą adaptera.
- Sprawdź przekroje owalne i stożkowe.Zanotuj wymiar większy i mniejszy oraz wszelką nieokrągłą geometrię połączenia.
- Zmierz trasę prowadzenia.Uwzględnij łuki oraz długość wymaganą na obu końcach do bezpiecznego połączenia; odległość w linii prostej może wprowadzać w błąd.
- Sprawdź wolną przestrzeń wokół.Upewnij się, że przewód nie zostanie zgnieciony przez deskę rozdzielczą, wsporniki okablowania, linki sterownicze lub pobliską ostrą krawędź.
Po zamontowaniu elementu próbnego upewnij się, że jego wewnętrzny otwór pozostaje odpowiedni na najwęższym zakręcie. Nie polegaj wyłącznie na nominalnej średnicy wewnętrznej wężownicy, aby udowodnić, że instalacja zapewni wymagany przepływ powietrza.

Dlaczego wyniki wyszukiwania pokazują zarówno rozmiary w calach, jak i w układzie metrycznym
Kupujący pojazdy klasyczne i części zamienne często szukają wymiarów w calach, takich jak wąż do odmrażania 1-1/2 cala, 2 cale, 2-1/4 cala lub 2-1/2 cala. Inni kupujący używają milimetrów. Te określenia są przydatne do identyfikacji istniejącego złącza lub zamiennika, ale nie stanowią uniwersalnej tabeli rozmiarów dla każdego pojazdu lub pozycji magazynowej BSTFLEX.
W przypadku zapytania OEM należy podać wymaganą rzeczywistą średnicę wewnętrzną w milimetrach, tolerancję, szczegóły złączy oraz wszelkie oryginalne oznaczenia w calach. Jeśli dostawca zaproponuje nominalny odpowiednik, należy zatwierdzić dopasowaną próbkę zamiast akceptować wyłącznie zaokrągloną konwersję.
Dopasowanie pod deską rozdzielczą to coś więcej niż średnica
| Problem z montażem | Co należy sprawdzić | Sugerowane dowody akceptacji |
|---|---|---|
| Wąż zagina się na zakręcie | Dostępny promień, zachowanie ścianek i lokalizacja sztywnych wsporników | Zdjęcie zainstalowanej trasy i kontrola światła otworu w najcieśniejszym łuku |
| Wąż zsuwa się z króćca wentylacyjnego | Długość zazębienia, stan końcówki i zatwierdzona metoda mocowania | Próba montażu przy użyciu złączek reprezentatywnych dla produkcji |
| Wylot na szybę przednią otrzymuje mało powietrza | Kształt kanału, połączenia i szerszy system dystrybucji HVAC | Porównanie przepływu powietrza lub spadku ciśnienia w uzgodnionym warunku roboczym |
| Wąż ociera o sąsiednie części | Pozycje podparcia, ruch i styk na zamontowanej trasie | Ocena prześwitu i kontrola po uzgodnionym teście trwałości |
| Część zamienna dociera w niewłaściwej długości | Stan pomiaru w stanie swobodnym, rozciągniętym lub śściśniętym | Zatwierdzony rysunek długości cięcia i stan opakowania |
W przypadku węża zamiennego pomocne są zdjęcia starego elementu, ale oryginalna część mogła ulec rozciągnięciu, docięciu lub odkształceniu podczas wieloletniej eksploatacji. Jeśli to możliwe, porównaj ją z przyłączami w pojeździe i zatwierdzonym rysunkiem montażowym.
Stosuj wymagania materiałowe specyficzne dla kabiny
Wnętrza pojazdów mogą narzucać wymogi dotyczące palności, zapachu, emisji, starzenia pod wpływem ciepła i inne. Właściwa norma zależy od rynku oraz dokładnego umiejscowienia elementu. Tam, gdzie ma zastosowanie wymóg palności dla branży motoryzacyjnej, taki jak FMVSS 302, należy zażądać odpowiednich dowodów dla proponowanej konstrukcji; nie należy zakładać, że wszystkie przewody z aluminium i papieru lub pokryte PVC zostały przetestowane lub zatwierdzone.
Analogicznie nie należy przenosić klasy odporności termicznej z innego węża nagrzewnicy ani traktować aluminiowej warstwy środkowej jako dowodu na to, że cały laminat nadaje się do gorących powierzchni. Papier, folia i wszelkie materiały wiążące muszą być rozpatrywane indywidualnie w kontekście ostatecznej ścianki i instalacji.

Granica inżynieryjna: Elastyczny przewód odmrażacza jest elementem do kierowania przepływem powietrza. Nie jest to wąż paliwowy, ciśnieniowy wąż płynu chłodzącego, osłona przewodu hamulcowego ani przewód odprowadzania spalin tylko dlatego, że powiązane materiały pojawiają się w innych miejscach katalogu ochrony termicznej.
Zatwierdzenie próbki dla węża nawiewu nagrzewnicy OEM
W przypadku produkcji seryjnej należy poprosić o próbkę reprezentatywną dla proponowanej konstrukcji ścianki i warunków montażu. Praktyczny protokół zatwierdzenia powinien obejmować następujące punkty:
- Tożsamość materiałowa: PAK, PAP lub inna zatwierdzona konstrukcja z prawidłową sekwencją warstw od wewnętrznej do zewnętrznej.
- Wymiary gotowego wyrobu: średnica wewnętrzna (ID), gabaryty zewnętrzne, długość oraz uzgodnione tolerancje wymiarowe.
- Jakość dociętych końców: brak niedozwolonego luźnego materiału, rozwarstwień lub ostrych wystających elementów przy złączach.
- Geometria po montażu: odpowiedni prześwit po poprowadzeniu przez deskę rozdzielczą i brak kolizji z sąsiednimi elementami.
- Integralność połączenia: zatwierdzona metoda mocowania utrzymuje wąż bez uszkodzenia jego ścianki.
- Wydajność dystrybucji powietrza: wyniki wszelkich wymaganych badań przepływu lub spadku ciśnienia na określonym zespole.
- Wymagane dowody dotyczące materiałów w kabinie: odpowiednia dokumentacja z testów dla dokładnej konstrukcji, a nie dla niepowiązanego produktu.
- Stan dostawy: spakowane elementy zachowują akceptowalny kształt i końce po rozpakowaniu i zamontowaniu.
Uzgodnij metody badań i kryteria zaliczenia przed oceną. Sam wizualnie schludny wąż nie dowodzi przepływu powietrza, trwałości ani zgodności.
Dwa scenariusze zakupowe
Renowacja układu HVAC klasycznych samochodów
Priorytetem jest zazwyczaj odwzorowanie dopasowania i przebiegu zniszczonego węża odmrażacza. Dostarcz wymiary złączy pasujących, zdjęcia spod deski rozdzielczej oraz opis oryginalnej ścianki. Unikaj twierdzić, że produkt pasuje do każdego pojazdu, dopóki nie zostanie to ustalone.
Program OEM pojazdów lub sprzętu
Priorytetem jest powtarzalność. Zdefiniuj kod konstrukcji, warunki pomiaru, trasę montażu, dowody materiałowe, metodę pakowania i wymagania dotyczące kontroli zmian przed zatwierdzeniem dostawy produkcyjnej.
Co przesłać przy zapytaniu o ofertę
Sugerowane informacje do Zapytania Ofertowego: zastosowanie (odmrażacz szyby przedniej, wywietrznik kabinowy lub wylot nagrzewnicy); średnica wewnętrzna i tolerancja; rysunki połączeń lub zdjęcia; długość całkowita i warunki pomiaru; preferencje konstrukcyjne PAK lub PAP; zakres temperatur roboczych; pożądane wykończenie; odpowiednie wymagania dotyczące materiałów kabinowych; roczna ilość; ilość próbek; oraz metoda pakowania.
Jeśli oryginalny kanał jest niedostępny, dostarcz zdjęcia obu króćców połączeniowych oraz dostępnej trasy. Jeśli proponowana jest alternatywna konstrukcja warstwowa, należy ją oznaczyć jako substytut do przeglądu inżynieryjnego, a nie jako gwarantowany zamiennik typu plug-and-play.
Powiązane produkty BSTFLEX
W przypadku czarnych przewodów kompozytowych pokrytych tworzywem sztucznym i wyłożonych papierem sprawdź PAK Flexible Air Duct Hose. W przypadku konstrukcji papier/aluminium/papier przeznaczonej do odpowiedniej wentylacji wnętrza sprawdź PAP Paper Aluminum Air Duct. Inne formy kanałów i ochrony termicznej wymieniono w sekcji Aluminiowana rura termoochronna i kanał ciepłego powietrza.

Zamów niestandardowy wąż do nawiewu samochodowego
BSTFLEX obsługuje zapytania dotyczące przewodów giętkich do samochodowych układów prowadzenia powietrza, oparte na próbkach i rysunkach technicznych. Wyślij wymiary złączy, docelowe miejsce w kabinie, wymaganą konstrukcję ścianki oraz wielkość zamówienia. Proponowany materiał i specyfikacja produkcyjna mogą zostać wtedy zweryfikowane pod kątem Twoich wymagań dotyczących zatwierdzenia.
FAQ: Samochodowy wąż do odmrażacza i nagrzewnicy
Czym jest wąż kanału odmrażacza?
Jest to elastyczny przewód powietrzny, który kieruje wentylację lub podgrzane powietrze przez samochodowy układ HVAC w stronę wylotów odmrażacza przedniej szyby lub innych nawiewów w kabinie.
Czy wąż odmrażacza samochodowego to to samo co wąż doprowadzający ciepłe powietrze do gaźnika?
Nie. Wąż odmrażacza rozprowadza powietrze w kabinie, zazwyczaj za deską rozdzielczą. Wąż doprowadzający ciepłe powietrze do gaźnika kieruje wstępnie podgrzane powietrze dolotowe z obszaru osłony termicznej silnika do filtra powietrza w odpowiednich starszych silnikach.
Jaka jest różnica między przewodami PAK i PAP?
W przypadku wspomnianych produktów BSTFLEX, PAK ma wewnątrz papier kraft, w środku aluminium, a na zewnątrz czarną powłokę z folii PVC. PAP ma papier zarówno wewnątrz, jak i na zewnątrz warstwy aluminium. Konstrukcje te nie powinny być zamieniane bez analizy zastosowania.
Jak dobrać odpowiednią średnicę kanału nagrzewnicy pod deską rozdzielczą?
Zmierz geometrię pasującego złącza i upewnij się, czy wąż nasuwa się na złącze, czy wchodzi do jego wnętrza. Następnie sprawdź dopasowaną próbkę wzdłuż planowanej trasy, uwzględniając wszelkie owalne szyjki i ciasne gięcia.
Czy wszystkie elastyczne kanały powietrzne posiadają homologację do wnętrz pojazdów?
Nie. Wymagania dotyczące materiałów i wydajności zależą od pojazdu, rynku i sposobu montażu. Poproś o odpowiednią dokumentację dla konkretnej konstrukcji przewodu, w tym wszelkie wymagane badania palności.
