Izolacja osłony termicznej układu wydechowego

Układy wydechowe działają w jednym z najbardziej wymagających pod względem temperatury obszarów pojazdu, silnika lub przemysłowego systemu zasilania. Kolektory wydechowe, turbosprężarki, rury spustowe, katalizatory, tłumiki i przewody wydechowe mogą generować intensywne ciepło promieniowania i przewodzenia, powodując naprężenia termiczne dla przewodów elektrycznych, węży, czujników, paneli nadwozia, elementów układu paliwowego i otaczającego wyposażenia.

Izolacja osłony termicznej układu wydechowego jest stosowana do kontrolowania tego ciepła w miejscu jego powstawania lub w jego pobliżu.

BSTFLEX produkuje szeroką gamę rozwiązań izolacji osłon termicznych układu wydechowego dla układów wydechowych samochodowych, sportów motorowych, silników wysokoprężnych, generatorów, jednostek morskich i zastosowań przemysłowych. Dostępne konstrukcje obejmują zdejmowane koce izolacyjne, formowane metalowe osłony termiczne, izolację rur wydechowych, wkłady termiczne, elastyczne owinięcia izolacyjne, koce kolektorów i wielowarstwowe bariery termiczne.

Zamiast polegać na jednej metodzie izolacji dla każdego układu wydechowego, właściwe rozwiązanie termiczne powinno być dobrane zgodnie z temperaturą spalin, dostępną przestrzenią montażową, geometrią elementów, drganiami, narażeniem środowiskowym, wymaganą redukcją temperatury powierzchni i wymaganiami serwisowymi.

Czym jest izolacja osłony termicznej układu wydechowego?

Izolacja osłony termicznej układu wydechowego to system ochrony termicznej zaprojektowany w celu ograniczenia przenoszenia ciepła z gorących elementów układu wydechowego do otaczających obszarów.

W zależności od zastosowania osłona termiczna układu wydechowego może działać poprzez:

• odbijanie ciepła promieniowania z dala od wrażliwych elementów;

• zatrzymywanie ciepła wewnątrz kolektora wydechowego, rury lub turbosprężarki;

• zmniejszanie zewnętrznej temperatury powierzchni gorących elementów układu wydechowego;

• tworzenie izolowanej szczeliny powietrznej między źródłem ciepła a otaczającymi elementami;

• spowalnianie przewodzenia ciepła przez wielowarstwową izolację;

• ochronę przewodów elektrycznych, węży, czujników, paneli nadwozia i pobliskiego wyposażenia przed długotrwałym narażeniem termicznym.

osłona termiczna układu wydechowego i izolacja układu wydechowego nie zawsze odnoszą się zatem dokładnie do tej samej konstrukcji.

Formowana osłona z aluminium, stali nierdzewnej lub stopu niklu przede wszystkim zarządza ciepłem promieniowania i zazwyczaj wykorzystuje szczelinę powietrzną lub dodatkową warstwę izolacyjną. Zdejmowany koc wydechowy otacza źródło ciepła bliżej i zatrzymuje energię cieplną za pomocą wysokotemperaturowej izolacji tekstylnej.

W wymagających instalacjach oba rozwiązania mogą być również połączone w wielowarstwową barierę termiczną układu wydechowego.

Osłona termiczna układu wydechowego a izolacja układu wydechowego

Chociaż terminy te są często używane razem, rozwiązują problemy termiczne w różny sposób.

Rozwiązanie termiczne	Główna funkcja	Typowa konstrukcja	Typowe zastosowania
Metalowa osłona termiczna układu wydechowego	Odbija i blokuje ciepło promieniowania	Aluminium, stal nierdzewna, stop niklu	Katalizatory, tłumiki, podwozie, rury wydechowe
Koc izolacyjny układu wydechowego	Zatrzymuje ciepło u źródła	Odporna na wysoką temperaturę tkanina zewnętrzna, rdzeń izolacyjny, wewnętrzna warstwa ochronna	Kolektory, turbosprężarki, rury wydechowe, kolanka
Izolacja rury wydechowej	Zmniejsza temperaturę powierzchni rury i straty ciepła	Koc, rękaw, osłona lub wielowarstwowa kurtka	Silniki wysokoprężne, generatory, silniki morskie, przemysłowe układy wydechowe
Wkładka osłony termicznej układu wydechowego	Izolacja za istniejącą zewnętrzną osłoną	Metalowa okładzina z izolacją termiczną	Motocykle, samochodowe układy wydechowe, fabryczne osłony termiczne
Izolacja otulająca układ wydechowy	Elastyczna izolacja wokół rur	Konstrukcja z tekstyliów wysokotemperaturowych lub rękawa	Zastosowania morskie, nagrzewnice wysokoprężne i rurociągi przemysłowe
Arkusz bariery termicznej	Odbijanie lub przerywanie przepływu ciepła	Tłoczony metal lub kompozyt metalowo-izolacyjny	Komory silnika, przegrody ogniowe, płyty podłogowe, tłumiki, katalizatory

Najbardziej skuteczny system zarządzania temperaturą układu wydechowego może wykorzystywać kilka z tych technologii w różnych obszarach tego samego zespołu układu wydechowego.

Dlaczego układy wydechowe potrzebują ochrony termicznej

Gorąca rura wydechowa powoduje więcej niż tylko niekomfortowe temperatury powierzchni.

Ciepło promieniujące z układu wydechowego może stale narażać pobliskie części na podwyższone temperatury. W ciasno zabudowanych komorach silnika odległość między układem wydechowym a wiązkami elektrycznymi, gumowymi przewodami, przewodami paliwowymi, czujnikami, elementami z tworzyw sztucznych lub konstrukcjami nadwozia może być bardzo mała.

Odpowiednia osłona termiczna układu wydechowego może pomóc w:

Zmniejszeniu ciepła promieniowania

Prawidłowo zaprojektowana osłona termiczna układu wydechowego przerywa bezpośrednią drogę promieniowania między elementem układu wydechowego a pobliskimi częściami.

Jest to szczególnie ważne wokół:

• turbosprężarek;

• kolektorów wydechowych;

• rur dolotowych spalin;

• katalizatorów;

• systemów DPF;

• tłumików;

• kolanek układu wydechowego;

• podwoziowych układów wydechowych.

Obniżeniu zewnętrznych temperatur powierzchni

Izolowane koce i osłony rur mogą zmniejszyć bezpośrednie narażenie na wyjątkowo gorące powierzchnie metalowe.

Jest to ważne w maszynowniach, obudowach generatorów, instalacjach morskich i urządzeniach, przy których operatorzy lub personel konserwacyjny mogą pracować blisko układu wydechowego.

Ochronie elementów wrażliwych na temperaturę

Nadmierne ciepło z układu wydechowego może przyspieszać degradację pobliskich elementów elektrycznych, polimerowych i elastomerowych.

Kontrola temperatury jest więc często uwzględniana w projektowaniu przewodów silnika, węży, czujników, przewodów płynów, paneli nadwozia i układów elektronicznych.

Poprawie zarządzania temperaturą w ograniczonych przestrzeniach

Nowoczesne pojazdy i maszyny coraz częściej umieszczają więcej elementów w mniejszych komorach silnika.

Skuteczna osłona termiczna układu wydechowego pozwala inżynierom zarządzać lokalnymi strefami ciepła bez przeprojektowywania całego układu wydechowego.

Rodzaje izolacji termicznej osłon wydechu

BSTFLEX produkuje różne konstrukcje ochrony termicznej układu wydechowego, ponieważ układy wydechowe znacznie różnią się geometrią i środowiskiem pracy.

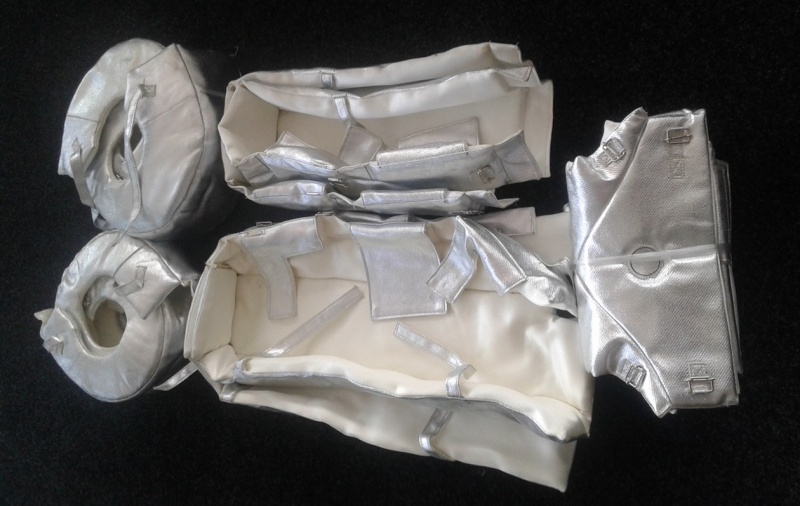

Demontowalne koce izolacyjne układu wydechowego

Demontowalny koc wydechowy jest zaprojektowany tak, aby ściśle pasować do określonego elementu, jednocześnie umożliwiając jego zdjęcie w celu kontroli lub konserwacji.

Typowe konstrukcje mogą łączyć:

• zewnętrzną tkaninę odporną na wysoką temperaturę;

• rdzeń izolacji termicznej;

• siatkę ze stali nierdzewnej lub wewnętrzną warstwę odporną na wysoką temperaturę;

• haczyki i sprężyny;

• wiązanie drutem;

• elementy mocujące ze stali nierdzewnej;

• inne niestandardowe systemy mocowania.

Koce te są powszechnie stosowane do kolektorów wydechowych, turbosprężarek, rur spustowych, rur wydechowych, kolanek i innych elementów o nieregularnych kształtach.

W przypadku zastosowań z profilowanymi kolektorami zobacz BSTFLEX tytanowy koc na kolektor rurowy oraz koc na kolektor turbosprężarki.

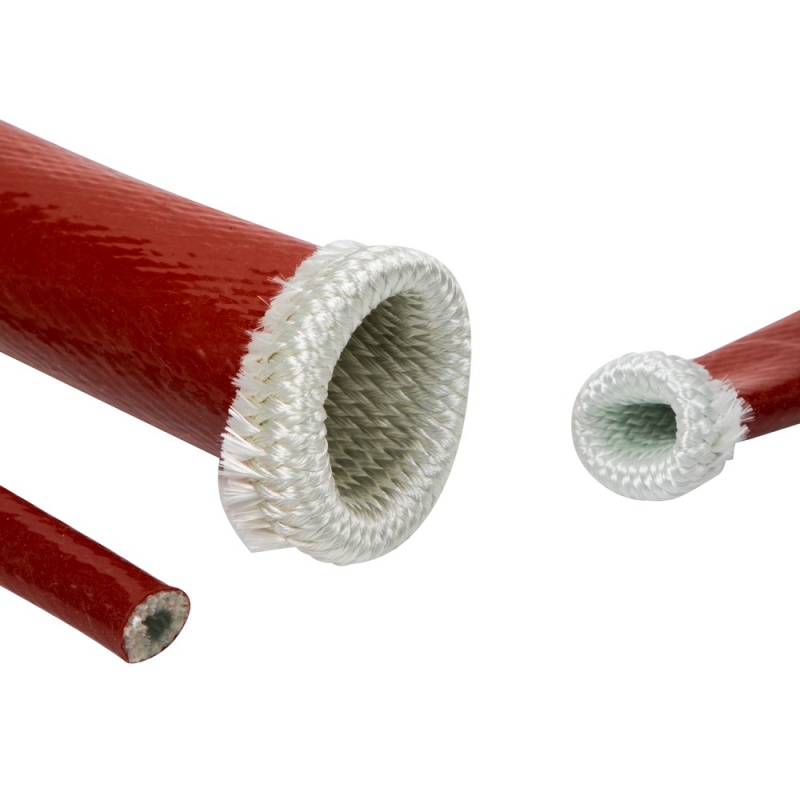

Izolacja rur wydechowych

Izolacja rur wydechowych jest stosowana tam, gdzie znaczna długość przewodów wydechowych wymaga ograniczenia cieplnego.

W zależności od średnicy rury, temperatury, środowiska i wymagań dotyczących obsługi, izolacja może być dostarczana jako:

• demontowalne koce na rury;

• tekstylne rękawy izolacyjne;

• owijanie rur wydechowych materiałem izolacyjnym;

• owijka wydechowa;

• segmentowane płaszcze izolacyjne;

• bariery termiczne pokryte metalem.

Izolacja rur jest szczególnie przydatna w silnikach wysokoprężnych, generatorach, morskich układach wydechowych, silnikach przemysłowych i zamkniętych maszynach.

Celem nie jest jedynie umieszczenie izolacji wokół rury. System izolacji musi wytrzymywać cykle cieplne, wibracje oraz geometrię połączeń, zagięć, kołnierzy i punktów mocowania.

Koce na kolektory wydechowe

Kolektory wydechowe to kompaktowe elementy wysokotemperaturowe znajdujące się blisko wielu kluczowych części silnika.

koc izolacyjny kolektora wydechowego dopasowuje się do geometrii kolektora i pomaga zatrzymywać ciepło, zanim rozprzestrzeni się ono przez komorę silnika.

Zastosowania obejmują:

• pojazdy wyczynowe;

• silniki turbodoładowane;

• systemy wyścigowe;

• silniki Diesla;

• silniki przemysłowe;

• ciężki sprzęt.

BSTFLEX może opracować osłony kolektorów na podstawie rysunków, pomiarów, danych CAD lub fizycznych próbek.

Izolacja kolanka układu wydechowego

Standardowa płaska izolacja jest często trudna do zamontowania wokół kolanek i zakrzywionych elementów układu wydechowego.

Ukształtowana osłona zapewnia bardziej równomierne pokrycie i zmniejsza liczbę zakładek lub szczelin wokół zgięcia.

BSTFLEX izolacyjna osłona kolanka termicznego jest przeznaczona do tego typu geometrii i może być dostosowana do pionów wydechowych, kolanek mieszających oraz innych zakrzywionych przewodów rurowych wysokotemperaturowych.

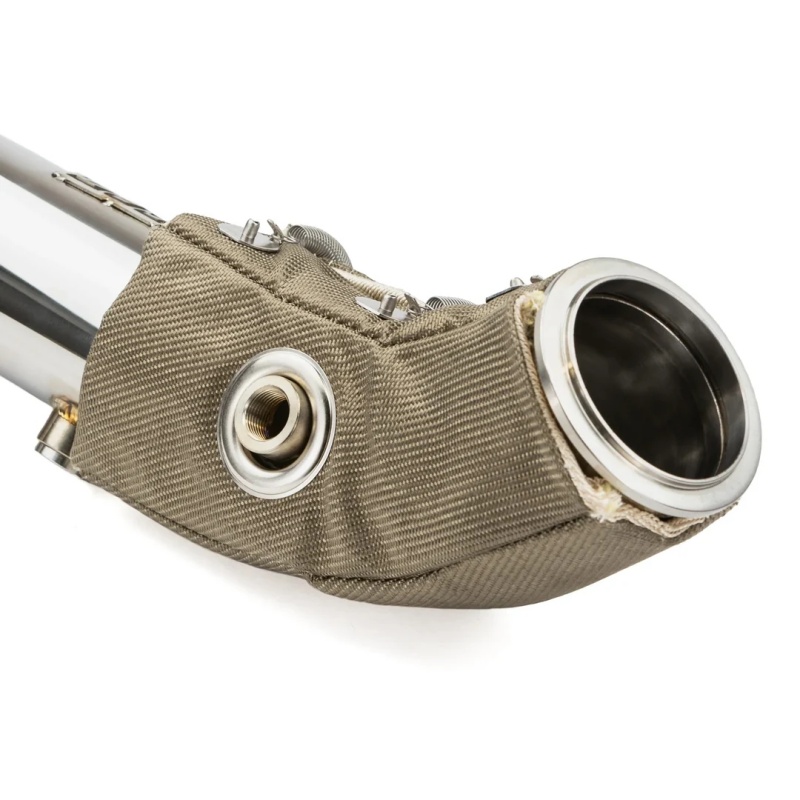

Izolacja termiczna rury spustowej

Turbodoładowane układy wydechowe często wymagają dodatkowej kontroli cieplnej wokół rury spustowej ze względu na jej bliskość do przewodów elektrycznych, węży, elementów skrzyni biegów i konstrukcji komory silnika.

Ukształtowana termiczna osłona rury spustowej zapewnia miejscową izolację bez konieczności owijania całego układu wydechowego.

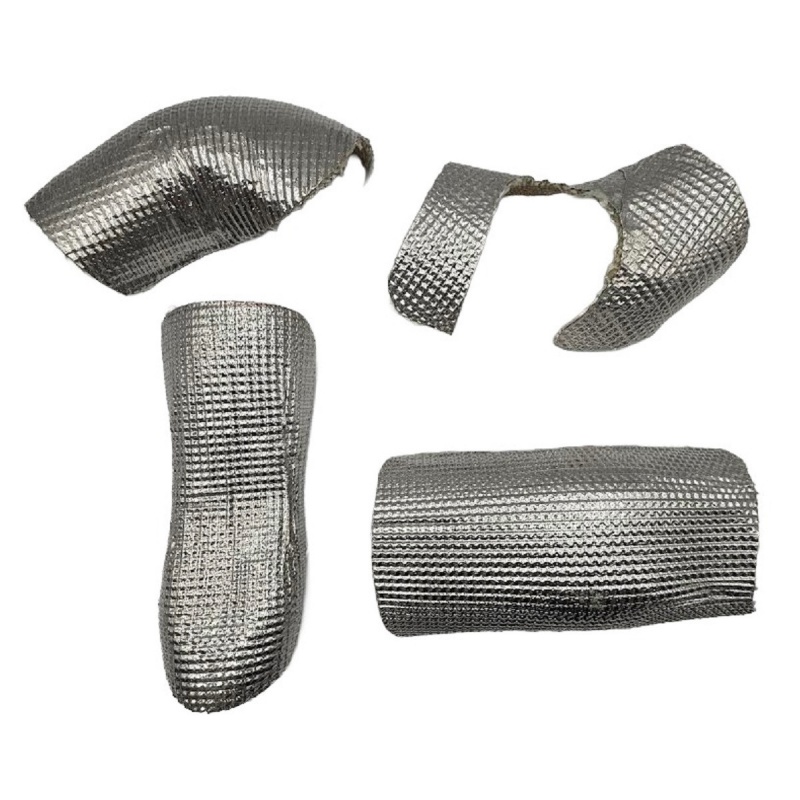

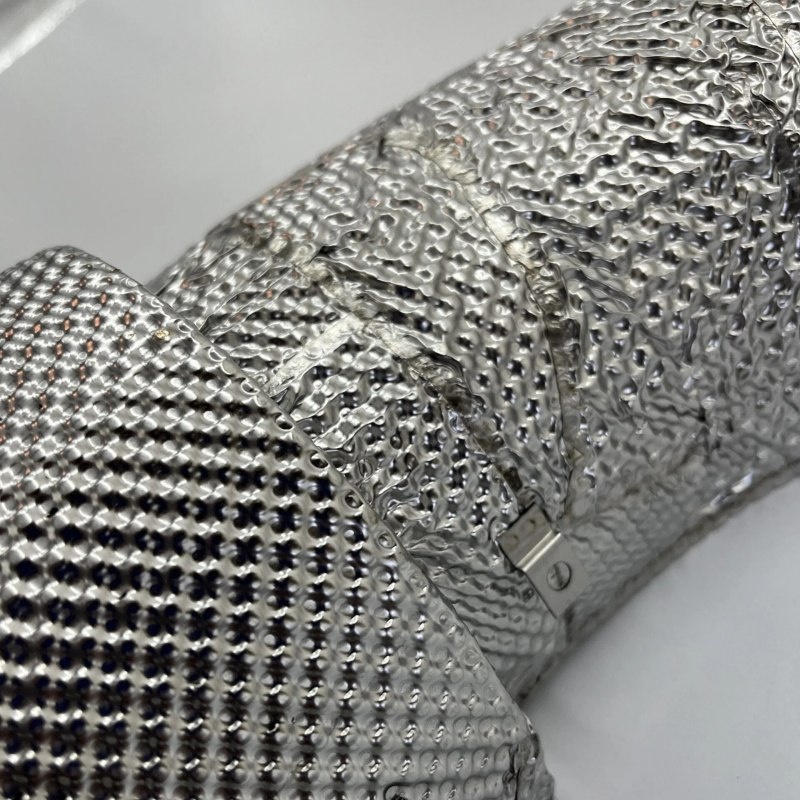

Metalowe osłony termiczne układu wydechowego

Nie każde zastosowanie wymaga użycia tekstylnej osłony.

Tam, gdzie wymagana jest trwałość konstrukcyjna, niewielka grubość lub silne odbijanie promieniowania cieplnego, bardziej odpowiednia może być formowana metalowa osłona termiczna.

Typowe materiały obejmują:

• aluminium;

• tłoczone aluminium;

• stal nierdzewna;

• tłoczona stal nierdzewna;

• stopy niklu.

W przypadku wymagających układów wydechowych i środowisk turbosprężarek BSTFLEX produkuje osłonę termiczną ze stopu 625 Inconel, która może być dostarczana jako materiał arkuszowy lub indywidualnie formowane elementy osłon termicznych.

Wkładki osłon termicznych układu wydechowego

Niektóre fabryczne układy wydechowe mają już dekoracyjną lub konstrukcyjną osłonę zewnętrzną, ale wymagają dodatkowych właściwości termicznych.

W takiej sytuacji wkładka izolacyjna może zostać zamontowana między rurą wydechową a istniejącą osłoną termiczną.

wkładka osłony termicznej układu wydechowego BSTFLEX łączy metalową warstwę z izolacją wysokotemperaturową i może być precyzyjnie wycinana w celu dopasowania do konkretnego zastosowania.

Takie rozwiązanie jest szczególnie przydatne tam, gdzie oryginalny wygląd zewnętrzny musi pozostać niezmieniony.

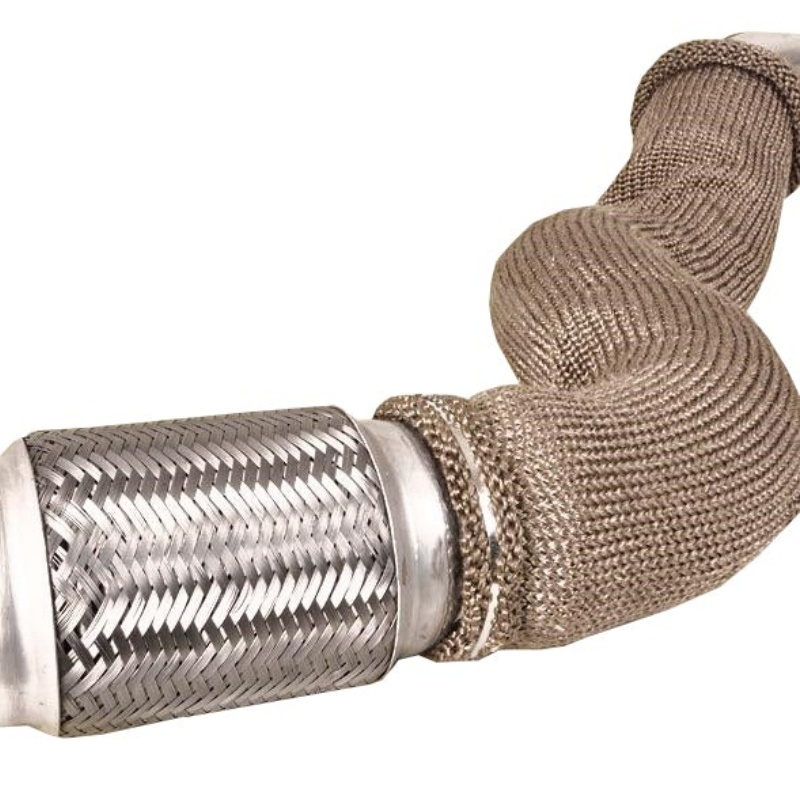

Owijanie układu wydechowego

Owijanie układu wydechowego zapewnia elastyczną izolację wokół rur, gdzie sztywna osłona lub ukształtowana osłona może nie być konieczna.

BSTFLEX izolacyjne owinięcie wydechu nagrzewnicy Dieslana przykład zapewnia elastyczne rozwiązanie izolacyjne dla mniejszych rur wydechowych stosowanych w instalacjach morskich ogrzewaczy wysokoprężnych, pojazdach kempingowych i innych instalacjach.

Materiały na osłony termiczne układu wydechowego

Nie istnieje jeden materiał, który byłby najlepszy dla każdego układu wydechowego.

Wybór materiału zależy od:

• ciągłej temperatury pracy;

• szczytów temperatury;

• intensywności promieniowania cieplnego;

• wymaganej grubości izolacji;

• drgań mechanicznych;

• narażenia na korozję;

• wilgoci;

• olejów i paliw;

• dostępnej przestrzeni;

• geometrii elementów;

• częstotliwości serwisowania;

• wymagań dotyczących masy.

Włókno szklane

Włókno szklane jest szeroko stosowane w izolacji układów wydechowych, ponieważ łączy odporność termiczną, elastyczność i praktyczny koszt produkcji.

Może być stosowane w:

• osłonach wydechowych;

• owijaniu izolacyjnym;

• kocach izolacyjnych;

• wkładach termicznych;

• kompozytowych osłonach termicznych.

Krzemionka

Tekstylne materiały wysokokrzemionkowe są wybierane do obszarów o wyższej temperaturze, gdzie standardowe włókno szklane może nie zapewniać wystarczających właściwości termicznych.

Tkaniny krzemionkowe i warstwy izolacyjne mogą być stosowane w kocach wydechowych, barierach i wysokotemperaturowych zespołach izolacyjnych.

Bazalt

Materiały na bazie bazaltu są często stosowane w termicznej ochronie wyczynowych układów wydechowych.

Zapewniają użyteczne połączenie odporności temperaturowej, elastyczności i trwałości mechanicznej dla koców kolektorów, koców rur spustowych i podobnych zastosowań.

Ceramiczne i wysokotemperaturowe włókna izolacyjne

Ceramiczne lub inne wysokotemperaturowe rdzenie izolacyjne mogą zapewniać większą odporność termiczną tam, gdzie wymagana jest znaczna redukcja temperatury przy ograniczonej przestrzeni montażowej.

Są one zwykle chronione przez zewnętrzną warstwę tekstylną lub metalową zamiast wystawienia ich bezpośrednio na działanie czynników zewnętrznych.

Aluminium

Aluminium jest lekkie i bardzo skuteczne jako reflektor promieniowania cieplnego.

Jest powszechnie stosowane do:

• osłon podwozia;

• osłon tłumika;

• osłon katalizatora;

• barier cieplnych podłogi;

• przegrody termiczne komory silnika.

Stal nierdzewna

Stal nierdzewna zapewnia wyższą trwałość mechaniczną i odporność temperaturową niż aluminium w wielu zastosowaniach układów wydechowych.

Jest szczególnie odpowiednia tam, gdzie osłona jest narażona na wibracje, odłamki drogowe lub podwyższone temperatury spalin.

Stop 625

Stopy niklu, takie jak stop 625, są stosowane tam, gdzie środowisko układu wydechowego wymaga większej odporności na ciepło, utlenianie i korozję.

Są one zwykle zarezerwowane do zastosowań o dużym obciążeniu, w których konwencjonalne rozwiązania z aluminium lub stali nierdzewnej mogą nie zapewniać wymaganej trwałości.

Izolacja układu wydechowego do zastosowań motoryzacyjnych

Samochodowe układy wydechowe generują kilka odrębnych stref ciepła.

Ochrona termiczna może być wymagana wokół:

• kolektorów wydechowych;

• kolektorów wydechowych;

• turbosprężarek;

• rur spustowych;

• katalizatorów;

• układów DPF;

• tłumików;

• tuneli skrzyni biegów;

• paneli podłogowych;

• rur wydechowych podwozia.

An osłona termiczna układu wydechowego pojazdu może zatem obejmować zarówno lekką tłoczoną osłonę aluminiową, jak i dopasowany koc na kolektor lub wielowarstwową barierę ze stali nierdzewnej.

Właściwe rozwiązanie zależy od tego, co należy chronić.

Jeśli celem jest ochrona podłogi lub panelu nadwozia przed promieniowaniem cieplnym, wystarczająca może być bariera odbijająca ciepło.

Jeśli celem jest zatrzymanie ciepła bezpośrednio wokół kolektora wydechowego lub rury spustowej, dopasowany koc izolacyjny zazwyczaj zapewni pełniejsze zatrzymanie ciepła.

Izolacja rur wydechowych silników wysokoprężnych

Silniki wysokoprężne są stosowane w ciężarówkach, maszynach budowlanych, generatorach, urządzeniach rolniczych, jednostkach pływających i stacjonarnych systemach zasilania.

Takie instalacje często pracują przez długi czas i mogą umieszczać rury wydechowe blisko przewodów hydraulicznych, okablowania, układów paliwowych lub obszarów dostępu dla personelu.

Izolacja rur wydechowych silników wysokoprężnych może obejmować:

• zdejmowane koce wydechowe;

• płaszcze izolacyjne rur;

• koce na kolektory;

• koce na turbosprężarki;

• owijanie układu wydechowego;

• elastyczne rękawy izolacyjne;

• metalowe osłony termiczne.

Konstrukcje zdejmowane są szczególnie przydatne tam, gdzie wymagany jest regularny serwis silnika.

Izolacja rur wydechowych generatorów

Zestawy generatorów mogą wytwarzać znaczne ilości ciepła wewnątrz stosunkowo kompaktowych obudów akustycznych lub pomieszczeń generatorów.

Izolacja rur wydechowych może pomóc w kontrolowaniu ciepła emitowanego przez:

• kolektory;

• turbosprężarki;

• elastyczne odcinki układu wydechowego;

• tłumiki;

• rury wydechowe;

• kolana i łuki.

W przypadku projektów OEM dla producentów generatorów izolacja powinna być projektowana z uwzględnieniem rzeczywistej średnicy rury, geometrii zagięć, kołnierzy, wsporników i dostępu serwisowego, a nie traktowana jako uniwersalny produkt w jednym rozmiarze.

Izolacja układów wydechowych morskich

Morskie maszynownie silników stwarzają inne wyzwania niż pojazdy pasażerskie.

Przestrzeń jest ograniczona, elementy układu wydechowego mogą znajdować się w pobliżu obszarów dostępu personelu, a system izolacji musi działać w środowisku, w którym drgania i wilgoć są istotnymi czynnikami projektowymi.

Typowe zastosowania morskie obejmują:

• morskie rury wydechowe silników wysokoprężnych;

• piony wydechowe;

• kolana wydechowe;

• turbosprężarki;

• kolektory;

• układy wydechowe generatorów;

• rurociągi wydechowe ogrzewaczy.

Wyjmowane koce izolacyjne morskich układów wydechowych mogą być produkowane w sekcjach, dzięki czemu poszczególne elementy można usuwać podczas konserwacji bez demontażu całego systemu izolacji.

Ochrona cieplna kolektora wydechowego

Kolektor wydechowy jest jednym z najbardziej skoncentrowanych źródeł ciepła w wielu komorach silnika.

Różne rozwiązania obejmują:

Koc na kolektor

Najlepiej sprawdza się tam, gdzie wymagana jest szczelna izolacja cieplna.

Metalowa osłona termiczna kolektora

Przydatna tam, gdzie można zastosować sztywną barierę i kontrolowaną szczelinę powietrzną w konstrukcji.

Owijanie układu wydechowego

Przydatne w przypadku określonych geometrii rur i kolektorów, gdzie możliwe jest ciągłe owinięcie.

Wybór powinien opierać się na konstrukcji elementu, dostępie serwisowym i celu termicznym, a nie na założeniu, że jedna metoda jest zawsze lepsza od innych.

Osłona cieplna tłumika i izolacja układu wydechowego

Tłumiki mogą również wymagać zewnętrznej ochrony termicznej, szczególnie gdy znajdują się blisko podłóg pojazdów, paneli nadwozia, konstrukcji maszynowni lub innego wyposażenia wrażliwego na ciepło.

Możliwe rozwiązania obejmują:

• koce izolacyjne tłumików;

• tłoczone aluminiowe osłony;

• osłony termiczne ze stali nierdzewnej;

• aluminiowane bariery termiczne;

• wkładki izolacyjne.

Wewnętrzne wypełnienie akustyczne pełni inną funkcję niż zewnętrzna osłona termiczna. W przypadku wymaganego tłumienia dźwięku lub ponownego wypełnienia zobacz zakres BSTFLEX wypełnienie tłumika.

Koc wydechowy kontra owinięcie wydechu kontra metalowa osłona termiczna

Wybór między tymi trzema powszechnymi metodami kontroli temperatury zależy od zastosowania.

Wymaganie	Koc wydechowy	Owinięcie wydechu	Metalowa osłona termiczna
Demontowalność podczas serwisowania	Doskonała	Ograniczona	Dobra
Element o złożonym kształcie	Doskonała	Umiarkowana	Wymaga formowania
Długa prosta rura	Dobra	Doskonała	Zależne od zastosowania
Odbijanie promieniowania cieplnego	Umiarkowana	Ograniczona	Doskonała
Ścisłe zatrzymywanie ciepła	Doskonała	Doskonała	Zależy od szczeliny powietrznej
Element formowany przez producenta OEM	Dobra	Ograniczona	Doskonała
Niestandardowy prototyp	Doskonała	Doskonała	Doskonała
Powtarzające się czynności konserwacyjne	Doskonała	Ograniczone	Dobre

W przypadku wielu projektów OEM łączy się kilka systemów.

Na przykład pojazd może wykorzystywać:

• osłonę kolektora w pobliżu głowicy cylindrów;

• osłonę turbiny wokół obudowy turbiny;

• osłonę rury spustowej dalej w układzie;

• osłonę ze stali nierdzewnej wokół katalizatora;

• barierę aluminiowaną pod podłogą.

Dlatego osłony termiczne układu wydechowego należy traktować jako system, a nie pojedynczy materiał.

Jak wybrać izolację termiczną osłony układu wydechowego

Przed wyborem produktu do izolacji układu wydechowego należy określić problem termiczny.

1. Określ źródło ciepła

Czy źródłem jest:

• kolektor;

• turbosprężarka;

• rura wydechowa;

• kolanko;

• rura spustowa;

• katalizator;

• filtr DPF;

• tłumik;

• linia wydechowa generatora?

2. Określ temperaturę pracy

Temperatura ciągła jest zwykle ważniejsza niż krótki szczyt temperatury.

Materiał izolacyjny, zewnętrzna powierzchnia i system mocowania powinny być odpowiednie do rzeczywistych warunków eksploatacji.

3. Określ, co musi być chronione

Rozwiązanie może być przeznaczone do ochrony:

• wiązek elektrycznych;

• czujników;

• przewodów hydraulicznych;

• przewodów paliwowych;

• podłóg pojazdów;

• operatorów;

• paneli nadwozia;

• modułów elektronicznych;

• sąsiednich maszyn.

4. Zmierz dostępną przestrzeń

Gruba osłona może zapewnić znaczną izolację, ale może nie pasować między blisko rozmieszczonymi elementami.

Gdy przestrzeń jest ograniczona, cieńsza wielowarstwowa metalowa osłona może być bardziej odpowiednia.

5. Uwzględnij konserwację

Jeśli element układu wydechowego wymaga regularnego serwisowania, zdejmowane koce izolacyjne z hakami, sprężynami lub mechanicznymi elementami mocującymi są zwykle lepszym wyborem niż stałe owinięcie.

6. Uwzględnij środowisko

Zastosowania motoryzacyjne pod podwoziem, maszynownie okrętowe i instalacje stacjonarnych generatorów narażają izolację na bardzo różne kombinacje:

• wilgoć;

• wibracje;

• zanieczyszczenia drogowe;

• olej;

• paliwo;

• ścieranie;

• uderzenia mechaniczne.

Zewnętrzna konstrukcja powinna być odpowiednio dobrana.

Produkcja niestandardowych osłon cieplnych układu wydechowego

Standardowe osłony cieplne rozwiązują standardowe problemy.

Wiele układów wydechowych OEM nie ma standardowej geometrii.

BSTFLEX opracowuje niestandardowe osłony cieplne układu wydechowego i koce izolacyjne dla elementów obejmujących:

• kolektory wydechowe;

• turbosprężarki;

• rury wydechowe;

• piony;

• kolana;

• rury dolotowe spalin;

• katalizatory;

• obudowy DPF;

• tłumiki;

• układy wydechowe generatorów;

• okrętowe układy wydechowe.

Rozwój może rozpocząć się od:

• rysunków technicznych;

• geometrii CAD;

• szkiców wymiarowych;

• zdjęć z wymiarami;

• próbek fizycznych;

• istniejących elementów izolacji.

W zależności od zastosowania dostosowanie może obejmować:

• dobór materiału;

• grubość izolacji;

• gatunek metalu;

• wytłoczony wzór powierzchni;

• geometria koca;

• wycięcia;

• otwory;

• szwy;

• wzmocnienie;

• haczyki;

• sprężyny;

• sznurowanie drutem;

• otwory montażowe;

• wsporniki;

• wykończenie krawędzi;

• etykiety identyfikacyjne;

• opakowanie OEM.

Ilości prototypowe i produkcyjne mogą być opracowane zgodnie z wymaganiami projektu.

Dlaczego projektowanie osłony termicznej układu wydechowego ma znaczenie

Wydajność cieplna osłony układu wydechowego zależy od czegoś więcej niż tylko wartości temperatury podanej w karcie katalogowej materiału.

Rzeczywista wydajność zależy od:

• temperatury gazów spalinowych;

• temperatury powierzchni układu wydechowego;

• odległości osłony od źródła ciepła;

• szczeliny powietrznej;

• grubości izolacji;

• emisyjności materiału;

• przepływu powietrza;

• geometrii osłony;

• punktów mocowania;

• mostków cieplnych;

• otaczającej temperatury otoczenia.

Z tego powodu dwie osłony termiczne wykonane z tego samego materiału mogą działać zupełnie inaczej po zamontowaniu w różnych konfiguracjach.

Niezawodny projekt zaczyna się od rzeczywistego środowiska cieplnego.

Przewodnik wyboru osłony termicznej układu wydechowego

Zastosowanie	Typowe preferowane rozwiązanie
Kolektor wydechowy	Formowana kołdra izolacyjna lub ukształtowana metalowa osłona
Turbosprężarka	Kołdra izolacyjna turbosprężarki
Rura spustowa	Ukształtowana kołdra rury spustowej lub osłona termiczna
Długa rura wydechowa	Osłona rurowa, tuleja, otulina lub owinięcie
Kolanko wydechowe	Niestandardowy koc izolacyjny na kolanko
Katalizator	Formowana osłona aluminiowa, ze stali nierdzewnej lub wielowarstwowa
Tłumik	Metalowa osłona, koc lub bariera odbijająca
Wydech generatora	Zdejmowane koce na rury i izolacja kolektora
Wydech morski	Zdejmowane koce, otuliny rur i izolacja kolanek
Wydech nagrzewnicy wysokoprężnej	Elastyczna otulina izolacyjna wydechu
Podłoga samochodowa	Aluminiowana lub metalowa bariera promieniowania cieplnego

Często zadawane pytania

Jaki jest cel osłony termicznej wydechu?

Osłona termiczna wydechu zmniejsza przenoszenie ciepła z gorących elementów wydechu na znajdujące się w pobliżu części. W zależności od konstrukcji może odbijać ciepło promieniowania, zatrzymywać ciepło u źródła lub obniżać temperaturę zewnętrznej powierzchni.

Jaka jest najlepsza izolacja rury wydechowej?

Nie istnieje uniwersalnie najlepszy materiał. Właściwa izolacja rury wydechowej zależy od temperatury pracy, średnicy rury, przestrzeni montażowej, środowiska, wymaganej redukcji cieplnej oraz tego, czy izolacja musi być zdejmowana.

Jakie materiały są używane do osłon termicznych układu wydechowego?

Typowe materiały obejmują aluminium, stal nierdzewną, stopy niklu, włókno szklane, krzemionkę, bazalt oraz włókna izolacyjne odporne na wysokie temperatury. Systemy wielowarstwowe często łączą metalową warstwę zewnętrzną z rdzeniem izolacyjnym.

Czy koc izolacyjny układu wydechowego jest lepszy niż owijka układu wydechowego?

Koc izolacyjny układu wydechowego jest zazwyczaj lepszy dla elementów o określonym kształcie, które wymagają zdejmowanej izolacji, natomiast owijka układu wydechowego jest szczególnie praktyczna dla ciągłych odcinków rur i kolektorów. Lepszy wybór zależy od geometrii i wymagań dotyczących konserwacji.

Czy izolacja rury wydechowej może być dostosowana do indywidualnych potrzeb?

Tak. Izolacja układu wydechowego może być produkowana zgodnie ze średnicą rury, geometrią elementu, grubością izolacji i środowiskiem pracy. Formowane koce mogą również zawierać otwory, wzmocnione obszary oraz systemy mocowania dostosowane do konkretnego zastosowania.

Czym jest osłona termiczna rury wydechowej?

Osłona termiczna rury wydechowej to bariera cieplna umieszczona wokół rury lub w jej pobliżu w celu ograniczenia promieniowania cieplnego docierającego do otaczających elementów. Może to być uformowana metalowa osłona, wielowarstwowa bariera, zdejmowany koc izolacyjny lub elastyczna osłona.

Czy BSTFLEX może produkować izolację układu wydechowego na podstawie rysunku lub próbki?

Tak. Projekty niestandardowych osłon termicznych i izolacji układu wydechowego mogą być opracowywane na podstawie rysunków, danych wymiarowych, geometrii CAD lub próbek fizycznych.

Gdzie stosuje się wysokotemperaturową izolację układu wydechowego?

Typowe zastosowania obejmują samochodowe układy wydechowe, silniki z turbodoładowaniem, silniki Diesla, zespoły prądotwórcze, maszyny budowlane, silniki morskie, urządzenia przemysłowe oraz sportowe układy wydechowe.

Rozwiązania zarządzania temperaturą układu wydechowego od BSTFLEX

Ochrona termiczna układu wydechowego rzadko jest rozwiązywana przez wybór pojedynczego materiału z katalogu.

Właściwy system zależy od źródła ciepła, otaczających elementów, dostępnej przestrzeni, środowiska eksploatacji oraz wymaganej wydajności cieplnej.

BSTFLEX dostarcza i opracowuje izolację osłon termicznych układu wydechowego dla producentów OEM, producentów układów wydechowych, konstruktorów silników, producentów urządzeń, dystrybutorów oraz zastosowań wyczynowych.

Dostępne rozwiązania obejmują lekkie bariery promieniowania cieplnego, zdejmowane wysokotemperaturowe koce izolacyjne oraz niestandardowe formowane metalowe osłony termiczne.

W przypadku nowego projektu należy dostarczyć rysunek komponentu układu wydechowego, wymiary, fotografie, temperaturę roboczą, środowisko instalacji, wymaganą ilość oraz wszelkie wymagania dotyczące docelowej temperatury powierzchni. BSTFLEX może ocenić zastosowanie i zalecić odpowiedni materiał oraz konstrukcję.

Poproś o wycenę RFQ dla niestandardowej izolacji termicznej osłony układu wydechowego, izolacji rury wydechowej lub kompletnych komponentów zarządzania ciepłem układu wydechowego.
