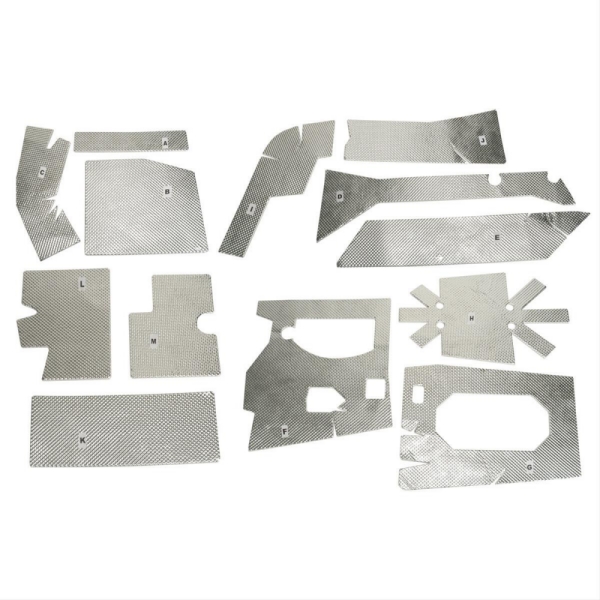

Niestandardowe wykrawane osłony termiczne to arkusze odblaskowe lub kompozyty izolacyjne docięte do określonego obrysu, z otworami, szczelinami i prześwitami wymaganymi w danym zespole. Zamiast otrzymywać prostokątny arkusz do przycinania na linii produkcyjnej, nabywca określa gotową część, którą można zweryfikować z rysunkiem technicznym.
Obrys to tylko jeden z elementów tej specyfikacji. Należy uzgodnić konstrukcję materiału, grubość, orientację warstwy odblaskowej, sposób mocowania oraz akceptację wymiarową. Precyzyjnie umieszczony otwór nie zrekompensuje nieodpowiedniego kleju, podobnie jak właściwy materiał nie zrekompensuje wycięcia w niewłaściwym miejscu.
Firma BSTFLEX dostarcza wykrawane maty odbijające ciepło do zastosowań w motoryzacji i przemysłowej ochronie termicznej. Ten przewodnik wyjaśnia, jak przekształcić wymagania instalacyjne w rysunek techniczny i specyfikację zakupową dla niestandardowych części osłon termicznych.

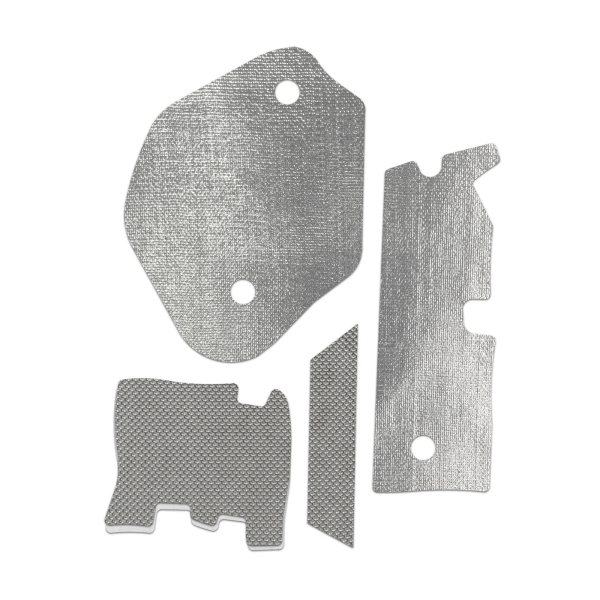

Części wykrawane są warte rozważenia, gdy ten sam wzór pokrycia jest używany wielokrotnie, gdy otwory montażowe muszą pasować do zespołu lub gdy przycinanie wokół sąsiednich elementów ma miejsce podczas każdej instalacji. Typowe zapytania obejmują bariery pokryw silnika, panele przegród, miejscowe łaty osłon termicznych oraz wykładziny do osłon sprzętu przemysłowego.
Do wstępnych badań układu prostokątny półfabrykat może nadal być przydatny. Gdy geometria jest stabilna, należy porównać koszt przekształconej części z pełnym procesem wewnętrznym: obsługą materiału, znakowaniem, cięciem, usuwaniem odpadów i kontrolą rezultatu. Wykrawanie powinno rozwiązywać określony problem montażowy, a nie po prostu dodawać proces do jednorazowego arkusza.
Niniejszy artykuł dotyczy elastycznych komponentów z arkuszy i mat. Płaski wykrawany półfabrykat różni się od uformowanej osłony metalowej lub złożonej osłony trójwymiarowej. Przed złożeniem zapytania ofertowego należy określić, jaki stan wykończenia jest wymagany.
Wybór materiału określa, co należy ciąć, obsługiwać i mocować. Należy określić warstwę odblaskową, podłoże izolacyjne, ewentualne spoiwo międzywarstwowe oraz klej montażowy, jeśli jest stosowany. Należy uwzględnić dostępną grubość po zainstalowaniu, zamiast niezależnie wybierać każdą warstwę i sprawdzać dopasowanie później.
| Wyjściowy materiał | Co należy zdefiniować dla przekształconej części |
|---|---|
| Mata z folii aluminiowej i włókna szklanego z podkładem samoprzylepnym | Odblaskowa warstwa aluminiowa, warstwa z włókna szklanego, grubość końcowa i podkład samoprzylepny. Określić stronę klejenia i wymagania dotyczące powierzchni montażowej. |
| Bariera termiczna z krzemionki i aluminium z podkładem samoprzylepnym | Tkane podłoże krzemionkowe, odblaskowa warstwa licowa i podkład. Potwierdzić pełną specyfikację laminatu zamiast używać odporności włókna jako limitu gotowej części. |
| Aluminiowa akustyczna osłona termiczna | Maty igłowane z włókna szklanego przeszywane, tłoczona lub perforowana warstwa foliowa oraz grubość po zainstalowaniu. Wszelkie wymagania akustyczne należy określić osobno od ochrony termicznej. |
Są to konstrukcje wyjściowe do przeglądu. Wykonalność cięcia, szczegóły podkładu i specyfikacja końcowa są potwierdzane dla wybranego materiału. Szersza oferta materiałów barier termicznych zapewnia dodatkowe opcje arkuszy i mat.
Dostarcz zwymiarowany rysunek z jednostkami, numerem części i rewizją. Określ, czy widok przedstawia stronę odblaskową, czy stronę z klejem. Symetryczny kontur zewnętrzny może nadal zawierać przesunięty otwór lub asymetryczny detal podłoża, dlatego orientacja powinna być jednoznaczna.
Zlokalizuj ważne elementy względem zdefiniowanych krawędzi odniesienia, osi lub punktów montażowych. Odniesienia te dają dostawcy i kontrolerowi jakości wspólny punkt wyjścia do sprawdzania części. Jeśli do rysunku dołączony jest cyfrowy profil cięcia, określ, który dokument kontroluje wymiary i rozstrzygnij rozbieżności przed pobraniem próbek.
| Element rysunku | Informacje do przedstawienia |
|---|---|
| Profil zewnętrzny | Wymiary gabarytowe, odcinki zakrzywione, nacięcia, detale narożników i krytyczne granice pokrycia. |
| Otwory i szczeliny | Rozmiar, położenie i funkcja: mocowanie, lokalizacja, prześwit na komponenty lub dostęp serwisowy. |
| Konstrukcja warstwowa | Okładzina, podłoże, warstwa tylna oraz informacja, czy podana grubość obejmuje klej lub folię zabezpieczającą. |
| Orientacja | Strona zwrócona ku ciepłu, strona łączona, kierunek montażu oraz wersja lewostronna lub prawostronna, jeśli dotyczy. |
| Obszary mocowania | Zatwierdzone punkty mocowania, wymagane pokrycie klejem oraz wszelkie obszary, które muszą pozostać wolne od kleju. |
| Akceptacja wymiarowa | Tolerancje specyficzne dla cech oraz stan, w jakim mierzona jest elastyczna część. |
| Wymagania dotyczące krawędzi | Dopuszczalny stan krawędzi oraz wszelkie zabezpieczenia lub wzmocnienia krawędzi wymagane do weryfikacji. |
Zdjęcie lub fizyczna próbka mogą pomóc w ustaleniu układu, ale nie powinny bezgłośnie zastępować brakujących wymiarów. W przypadku części zamiennej należy zidentyfikować zużyte, rozciągnięte lub uszkodzone elementy, które nie powinny być kopiowane. Zatwierdź kontrolowany rysunek przed skierowaniem do produkcji.
Otwór montażowy, otwór dostępowy i swobodna krawędź pokrycia nie muszą koniecznie posiadać takiej samej tolerancji wymiarowej. Zaznacz elementy decydujące o pasowaniu montażowym i wyjaśnij, co one ustalają. Unikaj stosowania niepotrzebnie ścisłej tolerancji ogólnej dla każdej krawędzi przy jednoczesnym pozostawieniu ważnej pozycji otworu bez definicji.
Nie ma jednej tolerancji odpowiedniej dla każdego materiału wycinanego wykrawarką do osłon termicznych. Należy przeanalizować żądane granice pod kątem laminatu, grubości, rozmiaru części, geometrii cech i proponowanej metody cięcia. BSTFLEX potwierdza osiągalne tolerancje dla konkretnego rysunku; określenie „wykrawanie precyzyjne” nie zastępuje uzgodnionego wymagania wymiarowego.
W przypadku elastycznych części należy również zdefiniować warunki kontroli. Określ, czy materiał jest sprawdzany w stanie płasko leżącym, bez naprężeń, z przymocowanym linerem lub zamocowany w uzgodnionym przyrządzie. Określ metodę pomiaru grubości, w przypadku gdy ściskanie wpływa na wynik. Rozciąganie części do momentu, gdy jej otwory dopasują się do szablonu, nie powinno być stosowane do wykazania zgodności, chyba że zatwierdzona procedura kontrolna wyraźnie wymaga takiego zainstalowanego stanu.
Rozważ barierę panelową umieszczoną przy dwóch otworach montażowych, z większym otworem wokół złącza. Jest to ilustracyjny przegląd rysunku, a nie specyfikacja wymiarowa BSTFLEX.
Otwory pozycjonujące wymagają uzgodnionych pozycji względem odniesień montażowych. Otwór na złącze wymaga wystarczającego luzu do instalacji i serwisu, podczas gdy krawędź zewnętrzna musi zakrywać określoną strefę gorącą. Rozdzielenie tych funkcji zapewnia wyraźniejszy plan odbioru niż przypisanie tej samej tolerancji do wszystkich trzech elementów.
W przypadku wycinanej termicznej osłony z warstwą klejącą należy określić faktyczne podłoże montażowe i powłokę, oczekiwaną temperaturę na styku z klejem oraz ekspozycję na warunki środowiskowe. Należy potwierdzić, czy klej ma znajdować się na całej powierzchni spodniej, czy tylko w wyznaczonych obszarach. Selektywne pokrycie klejem to wymóg produkcyjny podlegający weryfikacji, a nie domyślna cecha każdego materiału.
Opisz, w jaki sposób operator będzie obsługiwał i pozycjonował część. Przekładka rozdzielająca chroni klej przed montażem; jej usunięcie nie powinno wymagać zniekształcenia elastycznej bariery. Specjalne życzenia, takie jak dzielona przekładka, wysunięta krawędź przekładki lub uchwyt do ciągnięcia, należy zgłaszać na etapie wyceny, aby można było potwierdzić ich wykonalność dla wybranej konstrukcji.
Należy oddzielić zatwierdzenie kleju i materiału od zatwierdzenia kształtu. Precyzyjnie wycięta część nadal może nie przylegać do nieodpowiedniej powłoki. Należy postępować zgodnie z instrukcjami przygotowania i aplikowania wybranego podłoża oraz sprawdzić wiązanie na docelowej powierzchni.
Zwróć uwagę na wąskie mostki między otworami, długie niepodparte wypustki oraz małe otwory blisko obwodu. Należy ocenić, czy te elementy mogą być wycięte, zapakowane i zamontowane bez uszkodzeń. Tam, na co pozwala projekt, przed zatwierdzeniem narzędzi należy omówić zmodyfikowany kontur lub dodatkowe wsparcie.
Zdefiniuj, co jest akceptowalne na krawędzi ciętej: luźne włókna, uszkodzone okładzenie, przeniesienie kleju lub rozwarstwienie powinny mieć uzgodnione kryteria kontroli. Wymagania dotyczące uszczelnionych krawędzi, wzmocnienia lub dodatkowego wykończenia wymagają osobnego potwierdzenia. Określenie „przycięte zgodnie z rysunkiem” nie powinno pozostawiać dostawcy w domysłach, które warunki krawędzi mają znaczenie podczas eksploatacji.
Rozpocznij od sprawdzenia rysunku: obrysu, krytycznych pozycji otworów, grubości, orientacji warstw i jakości cięcia. Następnie dopasuj próbkę do docelowego panelu, używając proponowanej metody mocowania. Potwierdź, że łączniki, odpływy, otwory rewizyjne i zdejmowane osłony pozostają dostępne.
Przeprowadź ocenę termiczną i trwałościową wymaganą przez projekt. Zarejestruj odpowiednie warunki robocze i temperaturę po stronie chronionej, a następnie sprawdź mocowanie i laminat po ekspozycji. Zatwierdzenie wymiarowe potwierdza dopasowanie; nie potwierdza odporności na ciepło, trwałości kleju ani parametrów akustycznych.
Jeśli próbka początkowa jest wytwarzana przy użyciu innej metody niż planowana metoda produkcji, należy wskazać tę różnicę. Próbka dopasowania jest przydatna do sprawdzenia geometrii, podczas gdy zatwierdzenie do powtarzalnych dostaw powinno reprezentować uzgodnioną konstrukcję i proces produkcyjny.
Cena gotowej części zależy od czegoś więcej niż tylko od jej długości i szerokości zewnętrznej. Specyfikacja materiałowa, układ cięcia, wąskie elementy, usuwanie odpadów wewnętrznych, wymagana kontrola jakości i pakowanie – wszystko to może wpływać na zakres wykonywanych prac. Porównuj wyceny na podstawie tej samej wersji rysunku, tego samego materiału i tego samego formatu dostawy.
Rozdziel ilość prototypową, wielkość partii produkcyjnej oraz przewidywane roczne zapotrzebowanie. Wyodrębnij wszelkie opłaty za oprzyrządowanie lub próbki z ceny jednostkowej kolejnych zamówień. Minimalna ilość zamówienia oraz termin dostawy są potwierdzane dla danego projektu, a nie przyjmowane na podstawie ogólnego wykazów produktów arkuszowych.
Niższa cena materiału nie oznacza automatycznie niższego kosztu montażu. Przeanalizuj ilość materiału nadającego się do wykorzystania, zakres prac przetwórczych oraz obsługę montażową niezbędną do dostarczenia zaakceptowanej części.
W przypadku dostaw OEM w zamówieniu należy uwzględnić zatwierdzoną konstrukcję, wersję rysunku, wymagania dotyczące kontroli jakości oraz instrukcje pakowania. Określ informacje na etykiecie oraz ilość w opakowaniu, aby przed montażem można było odróżnić podobnie wyglądające warianty.
Usługi BSTFLEX w zakresie niestandardowego cięcia, wykrawania i pakowania obejmują elementy kształtowe, otwory, pakowanie z przeliczaniem oraz etykietowanie. Uzgodnij ostateczny format wybranej części, w tym zabezpieczenie przed zginaniem, zanieczyszczeniem lub uszkodzeniem podczas transportu.
Gdy zmieni się materiał, podkład, zarys lub warunki montażu, należy przeanalizować odpowiednie wymagania dotyczące zatwierdzenia. Ponowne użycie starego numeru części bez zarejestrowania zmiany utrudnia ustalenie, która konstrukcja została przetestowana i która wersja jest dostarczana.
Szkic z wymiarami, szablon lub istniejąca próbka mogą stanowić podstawę do rozpoczęcia przeglądu. Określ wymagania dotyczące montażu oraz wszelkie wymiary, które nie są jeszcze znane. Przed rozpoczęciem produkcji należy potwierdzić ostateczny rysunek oraz akceptowalny format pliku.
Zarys można przesłać dla więcej niż jednego proponowanego materiału, ale każda konstrukcja wymaga weryfikacji Wykonalności i dopasowania. Grubość, elastyczność, podkład i zachowanie krawędzi mogą wymagać zmian w wzorze lub sposobie montażu.
Nie. Wykrawanie matrycowe określa kształt. Przydatność termiczna zależy od konstrukcji materiału i warunków montażu, w tym od zastosowanego kleju. Niestandardowy zarys nie zmienia arkusza do ochrony paneli w bezpośrednią izolację układu wydechowego.
Uwzględnij zastosowanie, położenie źródła ciepła, cel po stronie chronionej, dostępny odstęp, preferencje materiałowe i metodę mocowania. Dołącz wersję rysunku, krytyczne tolerancje, ilość próbek oraz prognozę produkcyjną.
W przypadku gotowych kształtów zacznij od Wycięta sztancowo mata odbijająca ciepło BSTFLEX. Aby uzyskać szersze planowanie dostaw, zapoznaj się z naszymprodukcja materiałów barierowych termicznych i dostawy OEM.
Wyślij swój rysunek i wymagania operacyjne do BSTFLEX w celu weryfikacji materiału, zaplanowania próbek oraz wyceny niestandardowych wycinanych osłon termicznych.
