Wełna ceramiczna do tłumików wydechowych: gatunek, dane dotyczące obsługi i specyfikacja OEM

Wełna ceramiczna do tłumików wydechowych powinna być kupowana na podstawie określonego rodzaju włókna i zatwierdzonego układu pakowania, a nie po prostu wyższej liczby określającej temperaturę. Arkusz ceramiczny pasujący wymiarami do istniejącego elementu z włókna szklanego nie jest automatycznie jego równoważnym zamiennikiem.

W przypadku projektu OEM należy ustalić, czym jest proponowany materiał, jak będzie się zachowywał w miejscu pakowania oraz jakie dowody są wymagane przed dopuszczeniem do produkcji. Decyzje te łączą specyfikację materiałową z gotowym tłumikiem, zamiast traktować izolację termiczną i parametry akustyczne jako ten sam wymóg.

BSTFLEX oferuje pakowanie tłumików i wydechów z włókna ceramicznego w zestawach w arkuszach. Należy użyć tego produktu jako punktu odniesienia, a następnie podać wymagane wymiary, warunki pracy i kryteria akceptacji próbki.

Określenie powody przejścia na pakowanie ceramiczne

Rozpocznij od istniejącego projektu i zaobserwowanego problemu. Zarejestruj, czy problemem jest uszkodzenie materiału po długotrwałym nagrzewaniu, utrata wypełnienia obok rdzenia, zanieczyszczenie, niewłaściwe wstępne napełnienie czy zmiana wymaganego cyklu pracy.

Włókno o wyższej temperaturze nie jest sprawdzonym rozwiązaniem każdego z tych problemów. Na przykład brakujący materiał obok odsłoniętego połączenia wymaga przeglądu połączenia i układu mocowania. Nie należy zakładać, że wymiana na ceramikę usuwa usterkę bez zmiany czegokolwiek innego.

W przypadku nowego projektu przed doborem wypełnienia należy zdefiniować cele termiczne i akustyczne. W przypadku wymiany należy zachować dotychczasową specyfikację wypełnienia tłumika wydechowego z włókna szklanego jako punkt odniesienia do porównań, jeśli jest dostępna. Należy udokumentować, jakie zmienne zmienia próba ceramiczna.

Potwierdzenie tożsamości włókna kryjącego się za opisem produktu

Pakowanie tłumików ceramicznych i wełna wydechowa z ceramiki to określenia zakupowe, a nie kompletne specyfikacje chemiczne. Należy zażądać dokładnego oznaczenia materiału, składu i aktualnej karty danych technicznych dla proponowanego gatunku.

Izolacja wysokotemperaturowa obejmuje ogniotrwałe włókna ceramiczne, włókna krzemianowe ziem alkalicznych i włókna z wełny polikrystalicznej. Są to odrębne rodziny materiałów. Opis taki jak biała wełna izolacyjna lub mata wysokotemperaturowa nie wyjaśnia, która z nich jest dostarczana.

Nie należy zakładać bez potwierdzenia, że produkt BSTFLEX należy do określonej rodziny włókien, charakteryzuje się niską biotrwałością lub jest zamienny z gatunkiem innego dostawcy. Każda proponowana alternatywa powinna osobno wskazywać swój skład i dokumenty potwierdzające.

Należy również określić konstrukcję arkusza. Zapytaj, czy jest on mechanicznie igłowany, czy zawiera spoiwo, czy zawiera przeszycia lub inną warstwę podtrzymującą. Oświadczenie o braku spoiwa musi dotyczyć dostarczonego elementu, a nie tylko bazowego włókna.

Odczyt danych temperaturowych jako oddzielnych wymagań

W przypadku wysokotemperaturowego pakowania tłumika ceramicznego, należy odróżnić temperaturę klasyfikacji od zalecanego warunku pracy ciągłej. Krótki szczyt i temperatura na powłoce zewnętrznej to kolejne różne dane wejściowe.

Nie należy wyprowadzać limitu serwisowego poprzez odjęcie arbitralnej stałej wartości od liczby klasyfikacyjnej. Należy poprosić o zalecenie odpowiednie dla danej aplikacji. Podobnie temperatura topnienia nie jest specyfikacją roboczą.

Należy ocenić wyniki skurczu pod kątem temperatury badania, czasu ekspozycji i stanu próbki. Procentowa wartość bez tych szczegółów nie może być w znaczący sposób porównana z innym gatunkiem. Nie określa ona również zachowania skompresowanej warstwy poddanej działaniu impulsów wydechowych i wibracji.

Przeliczenie wymienionych rozmiarów arkuszy na wymagania montażowe

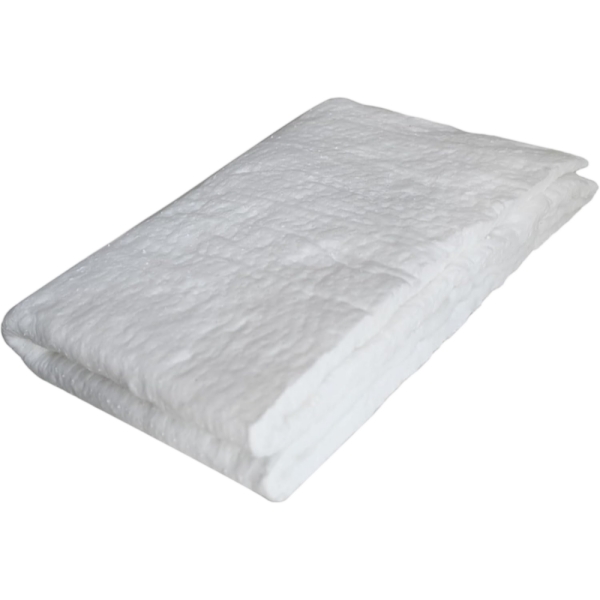

Istniejąca lista produktów pakowania tłumika z włókna ceramicznego BSTFLEX obejmuje grubości 1/2 cala i 1 cala oraz rozmiary zestawów 12 na 24 cale i 24 na 24 cale. Poniższe równoważniki metryczne są przeliczeniami wymiarowymi, a nie dodatkowymi opcjami magazynowymi czy tolerancjami produkcyjnymi.

Potwierdź wymagany rozmiar i dostępność podczas składania zapytania ofertowego. Nie ustalaj liczby zestawów na podstawie pojemności skokowej silnika lub ogólnego stwierdzenia, że jedno opakowanie wypełnia określoną liczbę tłumików.

Podaj użyteczny profil powłoki wewnętrznej, wymiary zewnętrzne rdzenia i efektywną długość upakowania. Zaznacz przestrzenie końcowe, przegrody i wkładki metalowe. Następnie uzgodnij plan cięcia i ilość materiału dla właściwego obszaru upakowania.

W przypadku konieczności użycia innego rozmiaru należy przedłożyć rysunek do weryfikacji zamiast zakładać, że standardowy zestaw można rozciągać, ściskać lub przycinać bez zmiany jego specyfikacji.

Określ grubość, masę arkusza i ilość instalowaną łącznie

A arkusz pakowania ceramicznego wymaga czegoś więcej niż tylko rozmiaru zewnętrznego. Zdefiniuj grubość nominalną i warunki pomiaru, masę materiału na jednostkę powierzchni lub gęstość nasypową, jeśli dotyczy, oraz ilość przeznaczoną dla każdego tłumika.

Rozróżnij gęstość dostarczoną koca od średniej gęstości po instalacji. Zapisz, czy podana masa obejmuje materiał składający się wyłącznie z włókien, czy kompletny arkusz z dowolnym spoiwem, powłoką lub podłożem. Stosuj tę samą podstawę dla zatwierdzonej próbki i kontroli dostaw.

Więcej materiału nieautomatycznie oznacza lepiej. W przypadku zastąpienia grubszym arkuszem należy sprawdzić luz rdzenia, zakładkę, zamknięcie i przestrzeń przydzieloną dla każdej warstwy. Nie dociskaj powłoki na siłę i nie traktuj tego jako dowodu, że ilość zamiennika jest prawidłowa.

Uzyskaj dane dotyczące obsługi przed cięciem próbek

Poproś o aktualną kartę charakterystyki dla dokładnego proponowanego materiału przed cięciem, montażem lub próbami demontażu. Ogniotrwałe włókna ceramiczne budzą obawy związane z wdychaniem; niektóre włókna ceramiczne posiadają klasyfikację rakotwórczości. Niezidentyfikowanej wełny ceramicznej nie należy opisywać jako nieszkodliwej, bezpyłowej lub o niskiej biotrwałości.

Zleć ocenie bezpieczeństwa w miejscu pracy określenie środków kontroli narażenia, wentylacji, odzieży ochronnej, ochrony oczu i ochrony dróg oddechowych w razie potrzeby. Kontroluj narażenie u źródła, zamiast traktować rękawice lub osłonę twarzy jako kompletzną procedurę postępowania.

Przechowuj opakowania i etykiety części powiązane z tożsamością materiału. Stosuj zatwierdzone metody cięcia, porządku w miejscu pracy i zbierania odpadów; unikaj czynności, które niepotrzebnie uwalniają włókna do obszaru roboczego. Sprawdź instrukcje dotyczące wcześniej nagrzanego materiału osobno przed usunięciem starego wsadu.

Karta charakterystyki dotyczy zagrożeń i obsługi. Karta techniczna opisuje właściwości materiału. Żaden dokument w pojedynkę nie wykazuje parametrów akustycznych wykończonego wydechu.

Określ retencję niezależnie od odporności temperaturowej

Pokaż pozycję włókna ceramicznego na przekroju poprzecznym tłumika. Główny przepływ gazu powinien być drożny, a wszelkie wykładziny od strony rdzenia, obudowy zewnętrzne lub osobne wypełnienia końcowe powinny być zidentyfikowane. Klasa temperaturowa materiału nie zezwala na usuwanie żadnego z tych komponentów.

Tam, gdzie konstrukcja wymaga zewnętrznego elementu przytrzymującego, sito przytrzymujące do pakowania tłumika BSTFLEX jest osobną pozycją produktu. Sprawdź wybrane otwory, stopień pokrycia i sposób mocowania w połączeniu z proponowanym włóknem; ogólne oznaczenie siatki nie jest dowodem retencji.

W przypadku zespołu kompozytowego zidentyfikuj każdy składnik i jego ilość. Wspierająca warstwa drutu i główne wypełnienie akustyczne powinny pozostać osobnymi pozycjami w specyfikacji materiałowej, nawet jeśli są kupowane razem.

Zatwierdzaj przetrwanie termiczne i parametry akustyczne osobno

Porównanie dźwięku powinno uwzględniać powłokę, perforowany rdzeń, wsad materiałowy, układ warstw oraz warunki robocze. Rejestruj różnice między próbą ceramiczną a zatwierdzonym wzorcem, zamiast przypisywać każdy wynik słowu ceramika.

Po uzgodnionej próbie termicznej i eksploatacyjnej sprawdź stopień pokrycia, szczeliny, migrację oraz stan pakowania. Porównaj dźwięk zgodnie z tą samą udokumentowaną procedurą i uwzględnij pomiary spadku ciśnienia, jeśli wymaga tego program wydechowy.

Nie zatwierdzaj twierdzenia, że pakowanie tłumika ceramicznego jest cichsze tylko dlatego, że ma wyższą klasę temperaturową lub wyższą dostarczoną gęstość. Ustal kryteria akceptacji wokół kompletnego zespołu i zachowaj odniesienie do przetestowanego materiału wraz z wynikiem.

Zbuduj specyfikację zakupową ceramicznego uszczelnienia wydechu

Zamówienie produkcyjne powinno powiązać zatwierdzone dokumenty materiałowe i dotyczące bezpieczeństwa z rysunkiem komponentu. Uwzględnij gatunek włókna ceramicznego, wymiary dostarczonego arkusza, metodę pomiaru grubości, uzgodnioną bazę wagową oraz limity akceptacji.

Dodaj plan cięcia, dołączone elementy przytrzymujące, odniesienie do zatwierdzenia próbki i wymagania dotyczące etykietowania. W przypadku powtarzających się dostaw uzgodnij, w jaki sposób partie będą identyfikowane i które zmiany wymagają powiadomienia lub ponownego zatwierdzenia. Zmiany te mogą obejmować gatunek włókna, spoiwo, gęstość arkusza, wymiary lub materiały pomocnicze.

Dla OEM uszczelnienie tłumika, porównaj wyceny dla ilości wymaganej na jeden zaakceptowany tłumik, uwzględniając wydajność cięcia i prace przygotowawcze. Określ, czy potrzebujesz standardowych zestawów, czy chcesz omówić konkretny docięty komponent. Poproś o podanie aktualnego czasu oczekiwania na próbkę, czasu realizacji produkcji oraz minimalnego zamówienia dla proponowanej konstrukcji.

Wymagania oparte na rysunkach i próbkach można przeanalizować za pomocą usługi produkcji uszczelnień tłumików OEM BSTFLEX.

Pytania dotyczące zakupu wełny ceramicznej

Czy ceramiczne wypełnienie wydechu może zastąpić włókno szklane przy zachowaniu tej samej grubości?

Nie tylko na tej podstawie. Porównaj gatunek materiału, gramaturę arkusza, załadunek po zamontowaniu, retencję i wymagania dotyczące obsługi. Zamiennik powinien zostać zatwierdzony w konkretnym tłumiku, nawet jeśli wymiary cięcia są zgodne.

Czy wełna ceramiczna rozszerza się przy pierwszym nagrzaniu wydechu?

Nie należy zakładać zachowania pod wpływem ciepła wyłącznie na podstawie nazwy. Ta cecha wymaga określonej konstrukcji. Konwencjonalny arkusz ceramiczny nie jest automatycznie równoważny ze sprasowanym arkuszem z włókna szklanego utrzymywanym przez szwy reagujące na ciepło.

Czy ceramiczne wypełnienie wydechu z włókna jest odpowiednie do każdego tłumika czterosuwowego?

Cykl pracy silnika nie gwarantuje uniwersalnej kompatybilności. Należy kierować się wymaganiami dotyczącymi materiałów i montażu danego tłumika, warunkami eksploatacji oraz wynikami walidacji.

Czy koc izolacyjny do pieców może być używany jako wypełnienie tłumika?

Same parametry izolacji pieca nie potwierdzają przydatności w układzie wydechowym. Przed zatwierdzeniem do tego zastosowania należy zweryfikować dokładny gatunek włókna, formę materiału, retencję, środki kontroli narażenia oraz wydajność kompletnego tłumika.

Zamów próbki ceramicznego wypełnienia tłumika do zatwierdzenia

Prześlij do BSTFLEX rysunek tłumika lub wymiary wewnętrzne, odniesienie do obecnego materiału, wymaganą ilość wypełnienia oraz warunki eksploatacji. Dołącz ilość próbek, planowaną wielkość produkcji oraz dokumenty niezbędne do zatwierdzenia przez działy inżynieryjne i zakupowe.

Zapoznaj się z produktem do wypełniania tłumików z włókna ceramicznego dla istniejącego formatu zestawu arkuszy. Inne materiały i komponenty są dostępne w ofercie wypełnień tłumików, jeśli inna konstrukcja lepiej odpowiada zatwierdzonemu projektowi układu wydechowego.

Zamów wełnę ceramiczną do tłumików wydechowych oraz wycenę OEM
