Dlaczego uszczelnienie tłumika pęka i jak poprawić jego retencję

Przebicie uszczelnienia tłumika to częsty problem w układach wydechowych motocykli, tłumikach wyścigowych, tłumikach ATV i UTV oraz w układach wydechowych o wysokim przepływie. Gdy wewnętrzny materiał uszczelniający przemieszcza się, spala, rozpada lub wydostaje się przez perforowany rdzeń, tłumik staje się głośniejszy, okresy wymiany uszczelnienia stają się krótsze, a układ wydechowy traci stabilność akustyczną.

Rozwiązaniem nie jest tylko zastosowanie większej ilości uszczelnień tłumika. Prawidłowe utrzymanie zależy od odpowiedniego materiału uszczelnień układu wydechowego, prawidłowej gęstości, stabilnego montażu, odpowiedniej ochrony w pobliżu perforowanego rdzenia oraz konstrukcji odpornej na drgania i ruchy pulsacyjne wydechu. BSTFLEX oferuje różne materiały uszczelniające tłumik w tym uszczelnienia z włókna szklanego, uszczelnienia tłumika z włókna szklanego, ekrany wydechowe ze stali nierdzewnej, wełna ze stali nierdzewnej oraz niestandardowe produkty do uszczelnień tłumików wydechowych.

Czym jest pęknięcie uszczelnienia tłumika?

Do rozerwania uszczelnienia tłumika dochodzi, gdy materiał uszczelniający wewnątrz tłumika ulega przemieszczeniu, uszkodzeniu lub wypchnięciu z jego położenia przez przepływ spalin. W tłumiku przelotowym uszczelnienie zazwyczaj osadza się wokół perforowanego rdzenia wewnętrznego. Fale dźwiękowe spalin przechodzą przez otwory w rdzeniu i wnikają do warstwy uszczelniającej, gdzie struktura włókien wspomaga pochłanianie hałasu.

Jeśli uszczelnienie nie jest prawidłowo zamocowane, włókna mogą odsuwać się od rdzenia, nierównomiernie się ściskać, palić w gorących miejscach lub wydostawać się przez perforacje. W takim przypadku tłumik często staje się głośniejszy i mniej skuteczny. W poważnych przypadkach uszczelnienie może wymagać wymiany znacznie wcześniej niż oczekiwano.

Główne przyczyny przebicia uszczelnienia tłumika

Jak poprawić utrzymanie uszczelnienia tłumika

1. Użyj sitka wydechowego ze stali nierdzewnej w pobliżu perforowanego rdzenia

Wokół perforowanego rdzenia, przed główną warstwą wypełnienia, można zainstalować sito wydechowe ze stali nierdzewnej. Działa ono jako warstwa retencyjna i ochronna, pomagając ograniczyć bezpośredni kontakt włókien z rdzeniem i ograniczając wydmuchiwanie wypełnienia przy dużym przepływie spalin.

W przypadku wymagających tłumików zobacz Siatka wydechowa ze stali nierdzewnej do podtrzymywania uszczelnienia tłumika Jest szczególnie przydatny w tłumikach wyścigowych, układach wydechowych motocykli, tłumikach o dużym przepływie oraz w zastosowaniach, w których luźne wypełnienie ma tendencję do przesuwania się lub wydostawania.

2. Wybierz uszczelnienie tłumika z włókna szklanego o odpowiedniej gęstości

Uszczelnienia tłumików z włókna szklanego są powszechnie stosowane, ponieważ zapewniają pochłanianie dźwięku przez wysoką temperaturę i elastyczną instalację. Należy jednak pamiętać, że uszczelnienie musi być dopasowane do rozmiaru komory tłumika i warunków wydechu. Kontrolowana gęstość pomaga poprawić retencję i zapewnia większą stabilność warstwy akustycznej.

3. Użyj uszczelki tłumika z włókna szklanego, aby zapewnić czystszy montaż

A uszczelka tłumika z włókna szklanego Pomaga poprawić spójność montażu. Zewnętrzna torba z siatki szklanej zawiera wewnętrzną przędzę z włókna szklanego, co ułatwia umieszczenie wypełnienia wokół perforowanego rdzenia. Jest to przydatne przy wymianie tłumików motocyklowych, montażu tłumików wydechowych, montażu OEM oraz zestawach do wymiany uszczelnień pod marką własną.

4. Unikaj luk i nierównego pakowania

Szczeliny wypełniające tworzą strefy osłabienia, w których może koncentrować się przepływ spalin. Warstwa wypełniająca powinna być równomiernie rozłożona wokół rdzenia, bez dużych pustych obszarów. W przypadku linii produkcyjnych lub pakowania zestawów, wstępnie przycięte wypełnienia i kontrolowana masa wypełnienia mogą zmniejszyć różnice w montażu.

5. Dopasuj materiał do zastosowania w układzie wydechowym

Standardowy motocykl drogowy, tłumik wyścigowy, wydech quada i tłumik przemysłowy mogą nie wymagać tej samej struktury uszczelnienia. Układy wysokoprzepływowe lub wysokotemperaturowe często korzystają z połączonej struktury: sita ze stali nierdzewnej w pobliżu rdzenia, wypełnienia z włókna szklanego wokół sita i kontrolowanego uszczelnienia zewnętrznego.

Zalecane konstrukcje podtrzymujące uszczelnienie tłumika

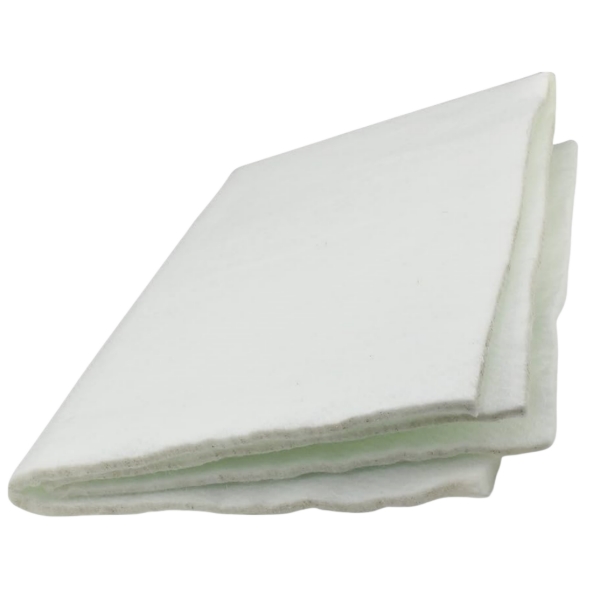

Uszczelnienie tłumika z włókna szklanego dla lepszej obsługi

Jednym z praktycznych sposobów na ograniczenie problemów z montażem jest zastosowanie uszczelki tłumika z włókna szklanego zamiast luźnego włókna. Produkt BSTFLEX wykorzystuje zewnętrzny worek z siatki szklanej i wewnętrzne wypełnienie z przędzy z włókna szklanego. Worek siatkowy pomaga utrzymać materiał w całości, a wewnętrzna przędza z włókna szklanego zapewnia pochłanianie dźwięku i odporność na ciepło.

Ta konstrukcja nie zastępuje wszystkich metod retencji w każdym projekcie układu wydechowego. W układach o wysokim przepływie można ją stosować razem z siatką wydechową ze stali nierdzewnej lub wełną stalową. W przypadku standardowych tłumików motocyklowych i innych modeli, konstrukcja typu „sock” może sprawić, że ponowne wypełnienie będzie czystsze i bardziej powtarzalne.

Znaki wskazujące na konieczność poprawy retencji uszczelnienia tłumika

• Wydech staje się głośniejszy krótko po ponownym zatankowaniu.
• Po otwarciu tłumika materiał opakowaniowy wydaje się spalony, brakuje go lub jest nierówny.
• Włókna znajdują się w pobliżu wylotu lub wewnątrz rury wydechowej.
• Warstwa wypełnienia odsunęła się od perforowanego rdzenia.
• Tłumik wymaga częstszego uzupełniania, niż oczekiwano.
• Układ wydechowy stosowany jest w warunkach dużego przepływu, wyścigów, jazdy terenowej lub w warunkach dużych wibracji.

Najczęstsze błędy powodujące awarię uszczelnienia tłumika

Niestandardowe rozwiązania w zakresie mocowania uszczelek tłumików firmy BSTFLEX

Firma BSTFLEX oferuje materiały uszczelniające do tłumików o różnych konstrukcjach, w tym uszczelnienia z włókna szklanego, rękawy uszczelniające do tłumików z włókna szklanego, sita wydechowe ze stali nierdzewnej, wełnę stalową oraz systemy uszczelnień kombinowanych. Klienci B2B mogą dostosować odpowiednią konstrukcję do rozmiaru tłumika, średnicy rdzenia, docelowego poziomu dźwięku, temperatury spalin i wymagań dotyczących opakowania.

Pełną ofertę można zobaczyć tutaj: Materiały uszczelniające tłumiki BSTFLEX .
