Metalowe osłony termiczne turbosprężarek OEM: rysunki i zatwierdzanie próbek

Osłona termiczna turbosprężarki może pasować do zdjęcia, ale i tak nie pasować do punktów mocowania w zamontowanym zespole. W przypadku zamówienia OEM rysunek musi opisywać więcej niż tylko widoczną osłonę. Musi on określać dostarczoną część, jej związek z turbosprężarką oraz warunki, w jakich próbka zostanie zaakceptowana.

BSTFLEX oferujetłoczona osłona termiczna turbosprężarkidla niestandardowych projektów ekranów metalowych. Rysunki, próbki i zdjęcia instalacji można przesłać do wglądu. Niniejszy przewodnik koncentruje się na przygotowaniu tych danych wejściowych i przekształceniu opinii na temat próbek w zdefiniowaną specyfikację produkcyjną.

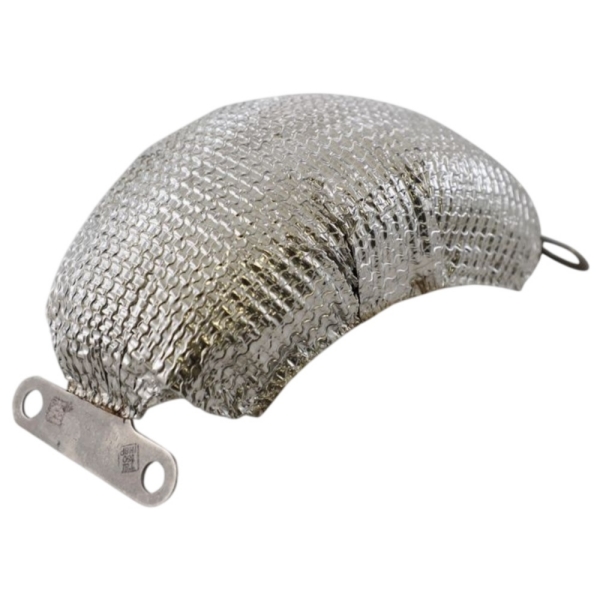

Temat jest sztywny, uformowanymetalowa osłona termiczna turbosprężarki. Zachowaj numer części, konstrukcję i wymagania akceptacyjne specyficzne dla danego produktu.

Zidentyfikuj zespół, do którego musi pasować osłona

Zapisz numer części turbosprężarki i rzeczywistą konfigurację instalacji. Szeroka nazwa rodziny turbosprężarek nie stanowi pełnej specyfikacji montażu. Połączenia turbiny, orientacja obudowy, osprzęt siłownika i otaczające orurowanie muszą być uwzględnione w informacjach o projekcie.

W przypadku projektu wymiany należy odróżnić osłonę referencyjną od elementu, do którego pasuje. Należy określić, czy celem jest odtworzenie istniejącej części, modyfikacja jej pokrycia, zmiana materiału lub opracowanie innego układu mocowania. Należy oznaczyć wszelkie uszkodzenia lub zniekształcenia na próbce referencyjnej, zamiast traktować każdą zmierzoną cechę jako celową.

W przypadku nowej instalacji należy podać najnowszą wersję zespołu. Osłona skonstruowana wokół wcześniejszego wspornika siłownika lub wcześniejszego położenia wylotu spalin nie powinna być zatwierdzana na podstawie rysunku, który nie odzwierciedla już urządzenia.

Wydaj razem rysunek części i widok instalacji

Rysunek części określa, co jest dostarczane.Przedstaw uformowany profil, elementy mocujące, otwory, stan krawędzi i konstrukcję materiału. Określ, czy wsporniki, podkładki dystansowe i elementy złączne są dołączone lub dostarczane przez klienta. W razie potrzeby podaj własne referencje dla zmontowanych komponentów.

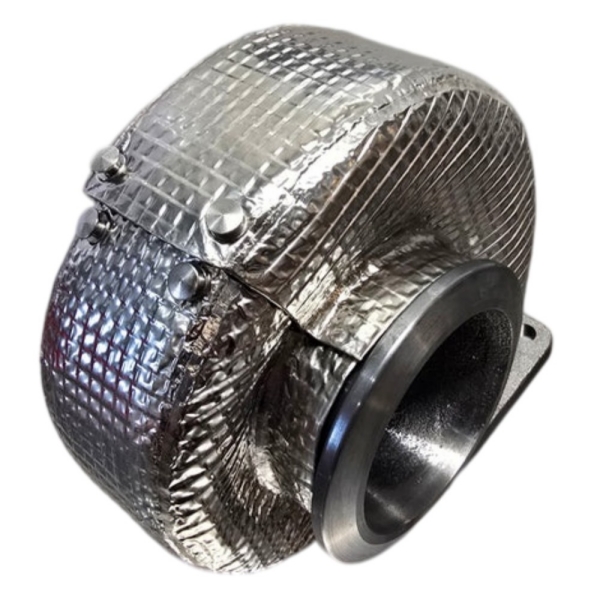

Widok instalacji definiuje miejsce, w którym ma działać.Pokaż obudowę turbiny, pobliskie przyłącza wydechowe, chronione elementy oraz przestrzeń dostępną na osłonę. Przekrój przez najbliższe podejście może być bardziej pouczający niż kilka zdjęć zewnętrznych.

Zaznacz element wrażliwy na ciepło, który ma być chroniony, niezależnie od tego, czy jest to siłownik, złącze, wąż czy sąsiedni panel. Następnie pokaż proponowany zasięg między tym elementem a źródłem ciepła. Dzięki temu przegląd projektu będzie miał konkretny cel, a nie instrukcję, aby objąć jak największą część turbosprężarki.

Należy również wskazać obszary, które muszą pozostać wolne w celu umożliwienia ruchu, chłodzenia, inspekcji i demontażu. Należy zachować ograniczenia producenta sprzętu. Przeprojektowanie osłony nie powinno wymagać niezatwierdzonej regulacji siłownika ani zmiany skalibrowanych ustawień turbosprężarki.

Należy odnieść się do cech montażowych, a nie do dowolnej krawędzi powłoki

Pytanie funkcjonalne dotyczy tego, czy osłona jest prawidłowo osadzona w zespole. Poproś inżyniera odpowiedzialnego za kontrolę o zdefiniowanie punktów odniesienia, które odzwierciedlają tę funkcję, takich jak zatwierdzona powierzchnia montażowa i elementy lokalizacyjne. Określ, które wymiary kontrolują relację między elementami mocującymi a otaczającą osłoną.

Notatka informująca, że ​​otwory muszą pasować do próbki, pozostawia pole do interpretacji. Należy ją zastąpić rysunkiem kontrolnym lub uzgodnionym przyrządem kontrolnym, który określa położenie otworów, ich orientację i dopuszczalne odchylenia. Jeśli próbka pozostaje punktem odniesienia, należy ją zidentyfikować i zapisać, jak będzie się ona znajdować podczas kontroli.

Określ, czy każda cecha jest sprawdzana z częścią swobodną, ​​podpartą lub zamocowaną w uzgodnionym uchwycie. Cienką, uformowaną powłokę można przesunąć do innej pozycji podczas zaciskania. Kontrola nie powinna ukrywać nieprawidłowego kształtu poprzez zastosowanie nieokreślonej siły montażowej.

Nie przypisuj tej samej, ścisłej tolerancji każdej powierzchni bez uwzględnienia jej funkcji. Oddziel dokładność mocowania, obszary krytyczne dla luzu i niekrytyczne kontury zewnętrzne. Potwierdź wykonalne tolerancje podczas kontroli produkcji, zamiast dodawać ogólne oświadczenie o precyzji do zamówienia.

Uczyń widok przekroju częścią specyfikacji materiału

Zapytanie ofertowe na osłonę termiczną turbosprężarki ze stali nierdzewnej nie określa gatunku, grubości blachy, wykończenia ani żadnych dodatkowych warstw. Należy umieścić te wymagania na rysunku lub w dołączonej specyfikacji. W przypadku materiałów niestałych, należy określić warunki pracy i poprosić o propozycję konstrukcji przed porównaniem ofert.

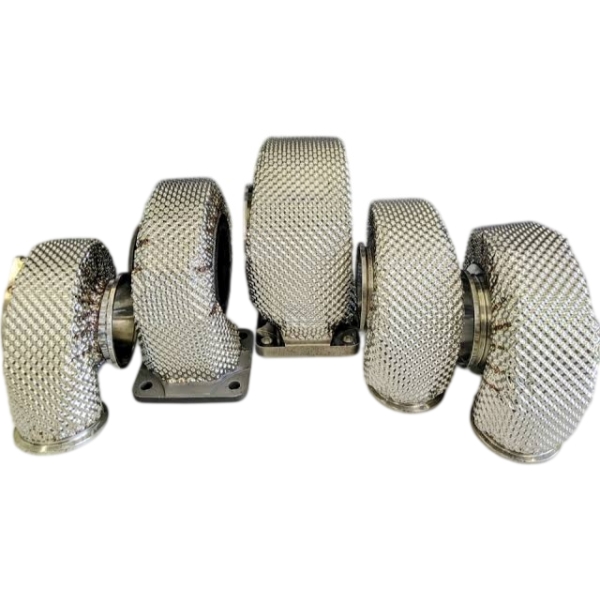

W przypadku izolowanego zespołu metalowego należy przedstawić układ warstw, granice pokrycia, zamknięcie krawędzi oraz gotową powłokę. Należy określić, czy podana grubość odnosi się do samego metalu, czy do całego zespołu. Nie należy uznawać dwóch ofert za równoważne, jeśli jedna obejmuje warstwę izolacyjną, a druga obejmuje tylko pojedynczą powłokę metalową.

Oddziel wymagania termiczne od opisów materiałów. Określ miejsce pomiaru, warunki pracy i limit temperatury, które mają znaczenie dla instalacji. Samo oznaczenie materiału nie określa temperatury osiąganej przez chronione złącze lub zewnętrzną część zainstalowanej osłony.

Wszelkie żebra, wytłoczenia, przetłoczenia i inne elementy formujące również powinny być zgodne z uzgodnionym projektem. Należy odnotować, które elementy są niezbędne, a w których dostawca może zaproponować zmiany. Przed wprowadzeniem do produkcji należy przeanalizować propozycję produkcyjną.

Zapytaj, co ma udowodnić pierwsza próbka

Wstępna próbka dopasowana i próbka z zamiarem produkcyjnym odpowiadają na różne pytania. Próbka dopasowana może być przydatna do sprawdzenia zasięgu i dostępu, gdy proces produkcyjny jest jeszcze w fazie rozwoju. Należy ją zidentyfikować, uwzględniając wszelkie różnice w stosunku do proponowanego materiału lub procesu produkcyjnego.

W przypadku próbki przeznaczonej do produkcji należy ustalić, jak dokładnie narzędzia, materiał, sekwencja formowania i metoda montażu odpowiadają planowanej dostawie. Nie należy zakładać, że ręcznie dopasowana próbka dowodzi powtarzalności późniejszej części tłoczonej.

Formowanie może powodować sprężynowanie, pozostawiając uwolniony arkusz w innym kształcie niż powierzchnia narzędzia. W związku z tym sprawdzenie jedynie nominalnej geometrii narzędzia nie zastępuje kontroli gotowego elementu. Należy potwierdzić, które pomiary próbek zostaną powtórzone na elementach wyprodukowanych zgodnie z zamierzoną trasą produkcyjną.

To są kwestie do rozstrzygnięcia podczas wyceny. Nie zalecają jednej metody narzędziowej dla każdego projektu ani nie zakładają, że konkretny proces został już zatwierdzony.

Oddziel trzy decyzje w rekordzie zatwierdzenia

Dostęp do serwisu i montażu

Zanotuj, czy próbka pasuje do określonej wersji zespołu, czy jest umieszczona w zatwierdzonych punktach mocowania i czy nie ma przeszkód w postaci sąsiednich części. Uwzględnij dostęp do elementów złącznych i drogę potrzebną do demontażu osłony w celu przeprowadzenia serwisu. Zanotuj wszelkie ręczne regulacje wykonane podczas próby; skorygowana próbka nie stanowi niezmienionego odniesienia produkcyjnego.

Sprawdź wymagane prześwity podczas ruchu roboczego zdefiniowanego przez projektanta sprzętu. Udane spasowanie na zimno to tylko część oceny, a nie dowód działania podczas pracy.

Wymagania termiczne i wytrzymałościowe

Uzgodnij, kto przeprowadzi każdy test, gdzie będzie on wykonywany i jakie wyniki są wymagane. Określ obciążenie robocze, warunki otoczenia, przepływ powietrza, czas ekspozycji i punkty pomiarowe. Uwzględnij warunki po wyłączeniu, jeśli są one istotne dla wymagań termicznych.

Oceń temperaturę chronionego elementu, a nie tylko środka osłony. W przypadku wymagań dotyczących trwałości, określ odpowiednią ocenę wibracji, cykli termicznych lub warunków środowiskowych, zamiast żądać nieokreślonego testu wytrzymałościowego.

Po bezpiecznym wyłączeniu, schłodzeniu i odizolowaniu, zleć wykwalifikowanemu personelowi sprawdzenie uzgodnionych obszarów pod kątem śladów styku, pęknięć, luźnych połączeń lub trwałych zmian w dopasowaniu. Przed testem zanotuj wartości graniczne i metodę kontroli. Nie należy opisywać niesprawdzonej charakterystyki jako zatwierdzonej.

Wydanie produkcyjne

Zapisz zaakceptowaną wersję rysunku, specyfikację materiałową, konstrukcję, wymagania kontrolne i identyfikację próbki. Uwzględnij wszelkie odchylenia oraz osobę lub organizację odpowiedzialną za ich akceptację.

Zatwierdzenie montażu, zatwierdzenie wydajności i zwolnienie do produkcji należy rejestrować oddzielnie.Próbka może zostać zaakceptowana do dopasowania, podczas gdy test termiczny pozostaje otwarty. Rozróżnienie tych decyzji zapobiega interpretowaniu krótkiego e-maila z zatwierdzeniem jako akceptacji wszystkich wymagań.

Wprowadź zmiany próbne z powrotem do rysunku

Rozważmy hipotetyczną próbę, w której krawędź osłony jest przycinana, aby dotrzeć do przyłącza wydechowego, a otwór montażowy jest powiększony, aby ułatwić montaż. Zmodyfikowany egzemplarz może pasować, ale oryginalny rysunek nie opisuje już tego, co zostało poddane ocenie.

Zanotuj zmienioną krawędź, geometrię otworu i zmieniony luz. Sprawdź, czy te zmiany wpływają na pokrycie, retencję lub sposób produkcji. Zaktualizuj rysunek i określ, czy przed wydaniem konieczne jest ponowne sprawdzenie dopasowania lub wydajności.

Zastosuj to samo podejście do kontroli zmian, gdy klient zmienia układ turbosprężarki po zatwierdzeniu próbki. Nowy wspornik, zmiana położenia czujnika lub inne przyłącze wylotowe powinny skutkować przeglądem uszkodzonych elementów osłony, a nie założeniem, że poprzednia część nadal jest odpowiednia.

W przypadku programów korzystających z osobnegoosłona termiczna kolektora wydechowegoZidentyfikuj granicę między dwoma metalowymi komponentami na rysunku montażowym. Zdefiniuj ich indywidualne zakresy dostaw i wszelkie interfejsy wymagające wspólnej kontroli.

Poproś o wycenę na podstawie zdefiniowanego zakresu zatwierdzenia

Dlaniestandardowa osłona termiczna turbosprężarkiPrześlij rysunek części lub próbkę referencyjną, informacje o zainstalowanym zespole, wymagania termiczne i planowaną ilość. Określ, czy zapytanie dotyczy wstępnej próbki montażowej, próbek do produkcji, dostawy powtórnej, czy wszystkich trzech etapów.

Poproś o wycenę, aby określić proponowaną konstrukcję, dołączone elementy montażowe, założenia dotyczące narzędzi, zakres kontroli oraz wszelkie otwarte pytania techniczne. Na tym etapie określ wymagane zapisy materiałowe, raporty wymiarowe lub dokumenty zatwierdzające klienta, aby potwierdzić ich dostępność i zakres.

BSTFLEX dokonuje przeglądu wymagań opartych na rysunkach i próbkach za pośrednictwemniestandardowo tłoczona osłona termiczna turbosprężarkiprodukt. Aby zapoznać się z innymi sztywnymi elementami formowanymi, przejrzyjosłony termiczne z tłoczenia metalukategoria.

Wyślij rysunek osłony termicznej turbosprężarki do BSTFLEXz poprawkami do montażu, ilością próbek i wymaganiami dotyczącymi zatwierdzenia. Zidentyfikuj informacje, które zostały potwierdzone, oraz szczegóły, które nadal wymagają przeglądu technicznego, aby oferta mogła odnosić się do rzeczywistego projektu.
