Grzechotanie osłony termicznej kolektora wydechowego: montaż, pęknięcia i wymiana

Jakiśgrzechotanie osłony termicznej kolektora wydechowegoMoże to wynikać z luźnego mocowania, uszkodzonego elementu montażowego lub kontaktu z sąsiednim elementem. Sam dźwięk nie pozwala na ustalenie, który element jest odpowiedzialny. Wymiana metalowej obudowy bez sprawdzenia jej podpór może pozostawić pierwotny problem.

Dla producenta sprzętu lub nabywcy części zamiennych, istotne jest nie tylko to, czy nowa osłona wygląda na solidniejszą. Ważne jest również to, czy proponowana część przywraca wymaganą ochronę i pozostaje prawidłowo umiejscowiona w warunkach pracy silnika.

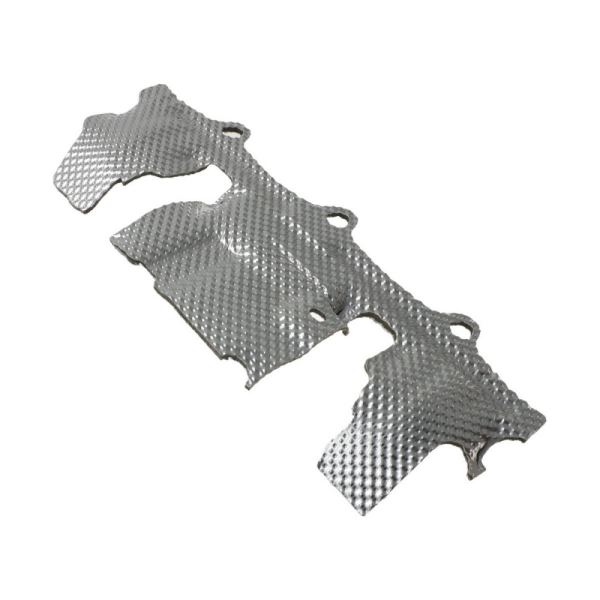

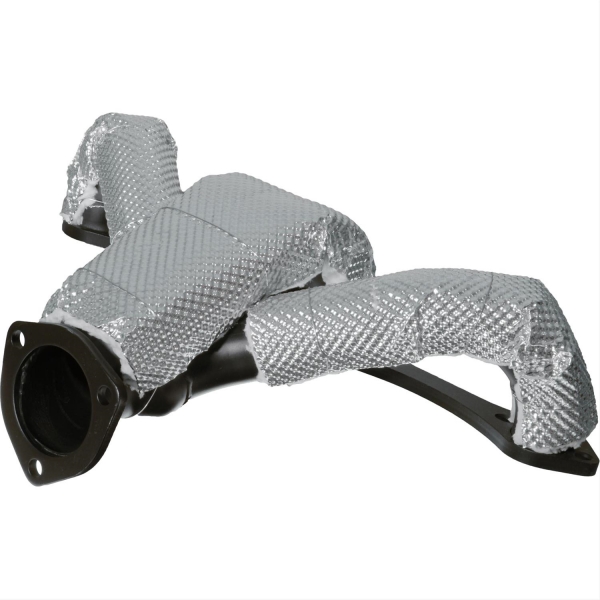

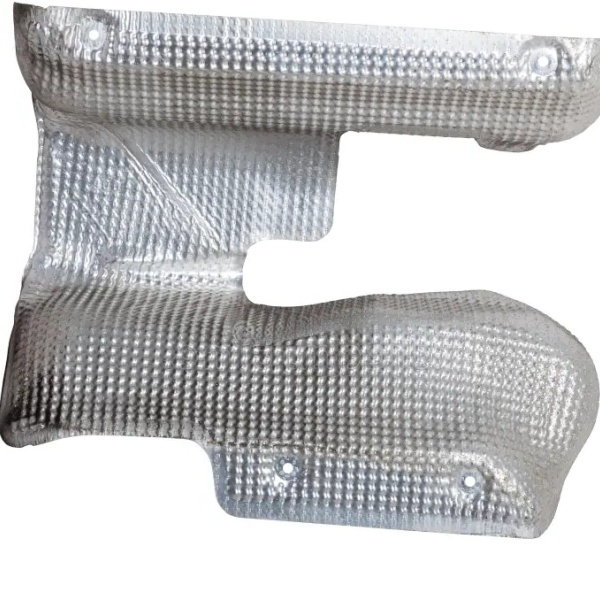

BSTFLEX dostarczatłoczona osłona termiczna kolektora wydechowegow konstrukcjach aluminiowych lub ze stali nierdzewnej, z opcjami izolacji zależnymi od specyfikacji projektu. Niniejszy artykuł dotyczy sztywnych metalowych osłon kolektorów, a nie elastycznych osłon kolektorów.

Nagraj, kiedy wystąpi grzechotanie

Przed demontażem zespołu należy odnotować zgłoszone warunki: zimny rozruch, rozgrzany bieg jałowy, określony zakres prędkości obrotowej silnika, zmiany obciążenia lub działanie po niedawnej naprawie układu wydechowego. Należy uwzględnić rewizję części oraz wszelkie zmiany w kolektorze, wspornikach lub otaczających go przewodach.

Hałas ograniczony do wąskiego zakresu prędkości sprawia, że ​​warto zbadać reakcję na wibracje. Hałas pojawiający się po rozgrzaniu sprawia, że ​​warto zbadać luz zależny od temperatury. Żadna z tych obserwacji nie stanowi diagnozy. Wyciek spalin, luźne sąsiednie części i inne odgłosy silnika muszą zostać również wykluczone przez wykwalifikowanego technika.

Przeprowadź kontrolę praktyczną dopiero po bezpiecznym wyłączeniu, zapewnieniu odpowiedniego chłodzenia i izolacji wymaganej przez procedurę obsługi urządzenia. Nie sięgaj wokół pracującego silnika ani nie naciskaj na rozgrzaną osłonę, aby go wyciszyć. Kontrolowane obserwacje eksploatacyjne należy przeprowadzać wyłącznie przy użyciu personelu i sprzętu odpowiedniego do danego zadania.

Podążaj za połączeniem od łba śruby do czopu montażowego

Widoczna śruba nie świadczy o bezpiecznym zamocowaniu osłony. Sprawdź cały układ mocowania pod kątem zgodności z zatwierdzonym zestawem: łącznik, wskazana podkładka lub przekładka, zaczep osłony, wspornik i trzpień mocujący. Zidentyfikuj brakujące części, uszkodzone gwinty, przesunięte elementy lub zaczep, który nie jest już osadzony zgodnie z przeznaczeniem.

Niektóre zespoły wykorzystują dedykowane podkładki dystansowe lub elementy izolacyjne. Inne mocują osłonę bezpośrednio. Zamiana jednego układu na drugi może zmienić zarówno mocowanie, jak i luz. Nie należy zastępować określonej części dowolnym zestawem podkładek tylko dlatego, że śruba nadal nadaje się do montażu.

Specyfikacja dokręcania dotyczy konkretnego połączenia. Nie ma uniwersalnego momentu dokręcania śrub osłony termicznej kolektora wydechowego. Rozmiar łącznika, materiał, rodzaj gwintu, smarowanie i konstrukcja mocowania muszą być zgodne z odpowiednimi instrukcjami. Dodatkowe dokręcanie nie zastępuje wymiany zerwanego zaczepu ani naprawy uszkodzonego wspornika.

Jeśli konieczne jest przesunięcie panelu na bok, aby zamocować ostatnie mocowanie, należy zarejestrować niezgodność. Zamiast używać łączników do wyciągania niewyjaśnionego odkształcenia obudowy, należy sprawdzić wymiary i wyrównanie montażu.

Lokalizacja uszkodzenia zmienia przebieg śledztwa

Sfotografuj osłonę w miejscu montażu przed jej zdjęciem, a następnie sfotografuj obie strony uszkodzonego obszaru. Zachowaj orientację części i zidentyfikuj element mocujący. Zbliżenie bez szerszego widoku zespołu może ukryć pobliski wspornik lub rurę, która może być przyczyną kontaktu.

Zużycie otworów i pęknięcie zakładki to różne objawy.Zużycie może być zgodne z ruchem względnym na styku. Pęknięcie może wymagać zbadania obciążenia cyklicznego, lokalnej geometrii, korozji, uszkodzeń formowania lub naprężeń montażowych. Może występować więcej niż jeden mechanizm, dlatego fotografia powinna być wskazówką do inspekcji, a nie jej zastępstwem.

Porównaj podejrzane otwory z rysunkiem lub nieuszkodzonym materiałem referencyjnym, zanim uznasz je za uszkodzone. Jeśli źródło pęknięcia wymaga analizy technicznej, zachowaj je, zamiast szlifować, spawać lub gnieść obszar przed ponownym sprawdzeniem.

Clearance musi przetrwać rozgrzewkę

Kolektor, osłona i wsporniki niekoniecznie osiągają tę samą temperaturę lub rozszerzają się o tę samą wartość. Ich względne położenie może zatem zmieniać się między testem dopasowania na zimno a warunkami pracy. Układ mocowania, który ogranicza ten ruch, może również powodować lokalne naprężenia.

Sprawdź najbliższe otoczenie kanałów, kolektorów, wsporników i sąsiednich elementów układu wydechowego. Uwzględnij ruch silnika względem części montowanych na nadwoziu. Odpowiednia szczelina pośrodku osłony nie oznacza prześwitu przy krawędzi ani zaczepie mocującym.

W przypadku przeglądu OEM, zidentyfikuj krytyczne miejsca prześwitu i ustal, jak bezpiecznie ocenić ich zachowanie. Stosuj się do ograniczeń montażowych ustalonych przez odpowiedzialnego inżyniera; nie stosuj ogólnej minimalnej szczeliny powietrznej do każdej osłony kolektora.

Szczelina, elastyczne mocowanie lub zmiana pozycji podparcia mogą być opcją inżynieryjną w konkretnym projekcie. Nie oznacza to jednak instrukcji powiększania otworów w zamontowanej części. Takie zmiany wpływają na retencję, zasięg i ruchomość i wymagają zatwierdzenia przed użyciem.

Nie rozwiązuj lokalnego pęknięcia, zgadując jego grubość

Zwiększenie grubości blachy zmienia masę i sztywność osłony. Samo w sobie nie koryguje to nieprawidłowego zamocowania ani uderzenia krawędzią o kolektor. Podobnie, dodanie kolejnego stałego punktu mocowania może zmienić reakcję na drgania, jednocześnie wprowadzając dodatkowe ograniczenie.

Proponowaną zmianę należy oprzeć na dowodach uszkodzeń. Przegląd może obejmować sprawdzenie przejścia między zaczepami, niepodpartego obszaru panelu, uformowanego profilu, układu mocowania lub bliskości innego elementu. Każda proponowana zmiana powinna uwzględniać zidentyfikowany problem, a nie ogólne żądanie zwiększenia ciężaru osłony.

Dobór materiałów pozostaje istotny, szczególnie gdy rzeczywista temperatura lub narażenie na czynniki środowiskowe wykraczają poza obowiązującą specyfikację. Oddziel tę kwestię od kwestii dopasowania i retencji. Naszeprzewodnik po materiałach osłon termicznych kolektora wydechowegoomawia aspekt projektu związany z wyborem materiałów.

Zmodyfikowany element należy ocenić zarówno pod kątem zachowania mechanicznego, jak i ochrony termicznej. Wyeliminowanie grzechotania poprzez zmianę pokrycia lub umieszczenie osłony przy innym elemencie nie jest wystarczającym dowodem na skuteczność konstrukcji termicznej.

Zestaw zamienny obejmuje zespół otaczający

Dlawymiana osłony termicznej kolektora wydechowegoZidentyfikuj numer części kolektora, sposób montażu i odpowiednią konfigurację silnika. Sprawdź rzeczywistą instalację, zamiast zakładać, że nazwa rodziny silników decyduje o kompatybilności.

Wymiana musi odpowiadać czemuś więcej niż tylko widocznemu zarysowi. Pozycje mocowania, głębokość formowania, powrót krawędzi oraz odstęp od czujników lub okablowania mogą decydować o prawidłowym działaniu elementu. W przypadku, gdy osłona referencyjna jest zniekształcona lub niekompletna, przed opracowaniem zamiennika należy odróżnić oryginalną geometrię od uszkodzeń.

Sprawdź stan mocowań kolektora, gwintów i wsporników. Nowa osłona zamontowana na uszkodzonym wsporniku może spowodować ten sam problem. Jeśli kolektor i wsporniki nadal nadają się do użytku, wymiana osłony może być oddzielną operacją; zakres musi być określony w odpowiednich instrukcjach serwisowych.

Utrzymuj sąsiadujące tarcze oddzielnie. Tarcza wieloraka itłoczona osłona termiczna turbosprężarkiMogą się one znajdować w pobliżu wlotu turbiny, nie będąc częściami zamiennymi. Sprawdź ich interfejs i wymagania dotyczące dostępu w przypadku wymiany któregokolwiek z komponentów.

Trwałe usunięcie nie jest właściwą, domyślną reakcją na stukot. Wymaganą barierę termiczną należy przywrócić, stosując zatwierdzoną metodę naprawy lub wymiany. Cicha komora silnika nie gwarantuje, że pobliskie przewody, złącza lub panele pozostaną odpowiednio chronione.

Co należy uwzględnić w raporcie o powtarzających się błędach

Jeśli kilka części wykazuje podobne uszkodzenia, prześlij dowody z więcej niż jednego egzemplarza. Określ uszkodzoną ilość, partię produkcyjną, jeśli jest znana, czas eksploatacji oraz lokalizację uszkodzenia. Dołącz nieuszkodzony egzemplarz z tej samej konfiguracji, jeśli jest dostępny.

Zanotuj warunki pracy związane z hałasem i wszelkie wcześniejsze prace przy układzie wydechowym. Zaznacz miejsca styku na zdjęciu montażowym i opisz elementy montażowe, których to dotyczy. Zachowaj zwrócony osprzęt w odpowiednim miejscu, jeśli to możliwe.

Oddziel potwierdzone fakty od wyjaśnień będących w trakcie badania. „Pęknięcie tylnego zaczepu mocującego po zarejestrowanym okresie serwisowym” to obserwacja. „Zbyt cienki materiał” to proponowane wyjaśnienie, które nadal wymaga dowodów.

W przypadku zmienionego projektu należy określić, co będzie dowodem poprawy: bezpieczne mocowanie, akceptowalny luz, brak nowych uszkodzeń w porównaniu z uzgodnioną oceną oraz temperatury mieszczące się w odpowiednich limitach dla danego komponentu. Należy odnotować wszelkie niezakończone kontrole lub testy, zamiast opisywać część jako w pełni zatwierdzoną.

Omów istniejącą osłonę kolektora z BSTFLEX

BSTFLEXOsłona termiczna kolektora wydechowegoto numer referencyjny produktu dla zapytania o sztywny metalowy kolektor-osłonę. Określ wymagany materiał, konstrukcję, sposób montażu i dostarczony osprzęt, zamiast zakładać, że każda konfiguracja ma te same wymiary lub parametry.

W przypadku istniejącego projektu należy dostarczyć rysunek lub próbkę wraz ze zdjęciami instalacji oraz problemem do omówienia. W przypadku nowego montażu należy określić wymagania dotyczące pokrycia i dostępną przestrzeń. Szczegóły dotyczące produkcji, zakresu inspekcji i wszelkich testów aplikacyjnych powinny zostać uzgodnione dla danego projektu.

Powiązane elementy formowane są wymienione wosłony termiczne z tłoczenia metalukategoria.Wyślij do BSTFLEX rysunek osłony kolektora lub przykładowe informacjeAby omówić indywidualną wycenę. Prosimy o podanie oczekiwanej ilości i odróżnienie reprodukcji wymiarowej od prośby o przeprojektowanie.
