Wypełnienie tłumika z wełny nierdzewnej: stop, klasa włókna i forma dostawy

Oferta na wypełnienie tłumika z wełny nierdzewnej jest niekompletna, jeśli podaje jedynie wagę rolki i limit temperatury. Stop określa metal. Klasa włókna opisuje pasma metaliczne. Forma dostawy określa, co otrzymuje fabryka układów wydechowych i jakie przygotowanie jest wymagane przed montażem.

Należy rozdzielić te trzy specyfikacje przy zakupie materiału zamiennego lub zatwierdzaniu nowego dostawcy. Dwie rolki mogą mieć te same wymiary zewnętrzne i wagę netto, różniąc się jednocześnie konstrukcją włókien, długością użytkową oraz komponentem, który można z nich wykonać.

BSTFLEX oferuje wypełnienie tłumika z wełny ze stali nierdzewnej, materiał w formie rolek oraz przygotowane tuleje rdzeniowe. Niniejszy przewodnik koncentruje się na porównywaniu ofert i ustalaniu kontroli odbiorczych dla powtarzalnych zamówień OEM.

Co oznacza klasa w ofercie na wełnę stalową?

Słowo klasa może opisywać stop lub stopień rozdrobnienia wełny. Opis taki jak wypełnienie nierdzewne klasy średniej nie ustala obu tych parametrów. Poproś dostawcę o wypełnienie oddzielnych pól, zamiast traktować pojedynczą etykietę klasy jako pełną specyfikację materiałową.

Umieść stop wełny w osobnej linii materiałowej

AISI 434 jest stosowany w komercyjnych produktach z wełny ze stali nierdzewnej do zastosowań w układach wydechowych, ale ogólny opis wełna nierdzewna nie gwarantuje tej klasy. Umieść wymagane oznaczenie w zapytaniu i poproś dostawcę o identyfikację proponowanego materiału przed porównaniem cen.

Jeśli dział inżynieryjny określa inny stop, zażądaj potwierdzenia, że może on zostać dostarczony w wymaganej konstrukcji włókien. Dostępność w formie drutu, arkusza lub siatki nie jest potwierdzeniem dostępności w formie wełny. Alternatywny stop powinien być zidentyfikowany jako proponowany zamiennik, a nie wprowadzony po cichu do powtarzalnego zamówienia.

W przypadku części kompozytowej należy wymienić wełnę i metal wspierający oddzielnie. Tuleja rdzenia tłumika z wełny stalowej BSTFLEX tuleja rdzenia tłumika z wełny stalowej łączy wełnę z tkaniną z drutu ze stali nierdzewnej 304. Oznaczenie tkaniny drucianej nie może być kopiowane do specyfikacji wełny bez oddzielnego potwierdzenia.

Zażądaj uzgodnionej deklaracji materiałowej lub dokumentacji testowej i zdefiniuj powiązanie między nią a dostarczoną partią produkcyjną. Ogólna broszura materiałowa jest przydatna do wyboru, ale nie jest tym samym dokumentem co zapis dotyczący konkretnej dostawy.

Zdefiniuj drobne, średnie i grube za pomocą mierzalnych wymiarów włókien

Dla wypełnienia tłumika z wełny z drutu ze stali nierdzewnej, opis stopnia rozdrobnienia staje się przydatny, gdy zawiera mierzalny wymiar, dopuszczalny zakres i metodę pomiaru. Nie zakładaj, że dwaj dostawcy używają identycznych granic dla określeń drobne, średnie lub grube.

Włókna metaliczne niekoniecznie są okrągłymi drutami. Niektóre procesy produkcyjne wytwarzają przekroje niekołowe. Zapytaj, czy podana wartość w mikronach odnosi się do szerokości, grubości, średnicy równoważnej czy innego zdefiniowanego pomiaru. Pojedyncza liczba bez tej definicji może sprawić, że różne włókna będą wyglądać identycznie.

Zidentyfikuj również charakterystykę długości włókien, wszelkie wiązania mechaniczne oraz stan, w jakim materiał jest dostarczany. W przypadku prób, zachowaj zatwierdzony wzorzec materiału i zapisz informacje wymiarowe, zamiast polegać tylko na tym, jak miękka lub sprężysta wydaje się próbka.

Drobniejsza wełna nie powinna być automatycznie traktowana jako lepszy materiał wydechowy. Oceń wybraną konstrukcję włókien wraz z wymaganą ilością wełny, zainstalowanym pokryciem i kompletnym tłumikiem. Ani etykieta drobne, ani grube nie określa konkretnej redukcji hałasu ani żywotności.

Określ stan materiału obok stopu

Podaj wszelkie limity czystości, pozostałości lub materiałów obcych wymagane przez program wydechowy. Zapytaj, czy środki wspomagające przetwarzanie, obróbka powierzchni lub materiały wspierające stanowią część dostarczanego produktu i w jaki sposób są one identyfikowane w dokumentacji technicznej.

Wymóg dotyczący wypełnienia tłumika z wełny stalowej nie powinien być realizowany poprzez proste dopasowanie wyglądu ogólnodostępnego produktu do czyszczenia lub polerowania. Należy określić zatwierdzony materiał ze stali nierdzewnej oraz jego stan. Wszelkie etapy czyszczenia, powlekania lub kondycjonowania powinny być zgodne z uzgodnionymi instrukcjami dotyczącymi materiału i montażu, a nie z improwizowaną obróbką warsztatową.

Wybierz formę dostawy w zależności od zakresu prac pozostałych w Twoim zakładzie

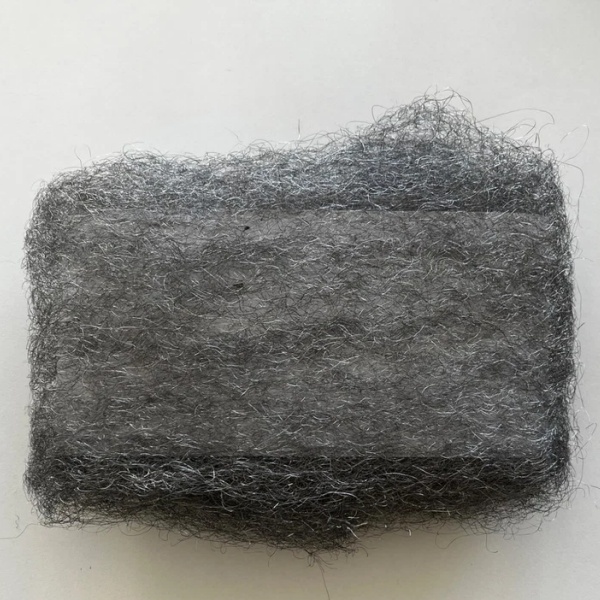

Materiał do przygotowania we własnym zakresie

Użyj produktu w postaci wypełnienia z wełny ze stali nierdzewnej jako punktu wyjścia, gdy Twój zakład będzie ważył, formował lub owijał materiał. Określ, w jaki sposób ma być dostarczony i jakie operacje wykonuje Twoja linia produkcyjna. Termin „luzem” opisuje sposób zamawiania lub pakowania; nie informuje dostawcy, w jaki sposób włókno zostanie zainstalowane.

Dla wypełnienia wydechowego z wełny ze stali nierdzewnej luzem, należy oddzielnie zdefiniować ilość netto materiału, identyfikację opakowania oraz wymagania dla gotowego tłumika. Jeden worek lub karton to jednostka magazynowa, a nie ilość instalacyjna.

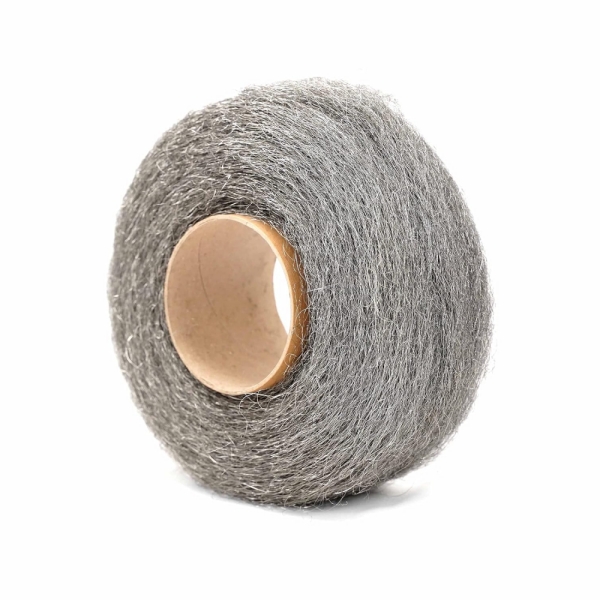

Rolki i szpule do kontrolowanego cięcia

Opcja szpuli z wypełnieniem tłumika z wełny ze stali nierdzewnej BSTFLEX to format rolki przeznaczony do cięcia i owijania we własnym zakresie. Przy zakupie należy określić użyteczną szerokość, masę na jednostkę długości, wagę netto wełny oraz wszelkie wymagania dotyczące długości lub łączenia istotne dla procesu cięcia.

Średnica zewnętrzna rolki zależy od jej rdzenia i stanu nawinięcia, a także od materiału. Nie należy używać jej jako jedynego wskaźnika ilości. Należy oddzielnie zidentyfikować tarę szpuli lub tuby i uzgodnić sposób pomiaru materiału bez jego nieprzewidywalnego rozciągania lub ściskania.

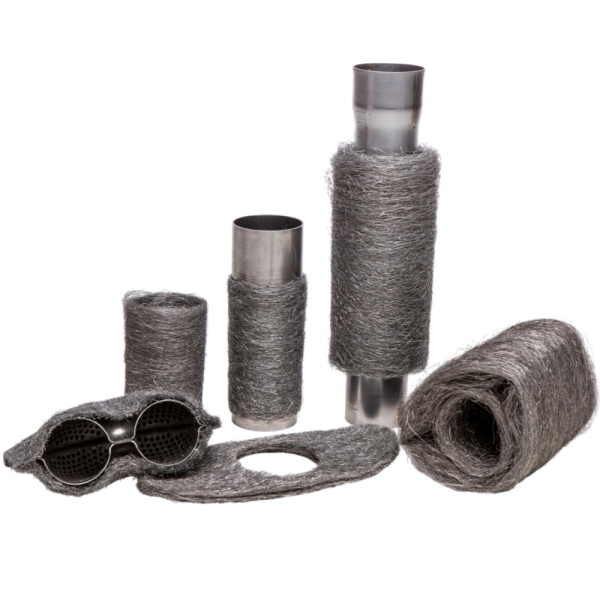

Przygotowane rękawy rdzeniowe

Niestandardowy rękaw rdzenia tłumika przenosi część prac związanych z formowaniem i montażem na dostawcę. Jego specyfikacja powinna obejmować dopasowanie do rdzenia, długość pokrycia, ilość wełny, grubość zainstalowanej warstwy, tkaninę wspierającą oraz szczegóły mocowania.

Należy oddzielić całkowitą wagę komponentu od wagi wełny. Siatka wspierająca lub wiązanie zwiększają masę bez dodawania większej ilości wełny. Tam, gdzie wybór konstrukcji pozostaje otwarty, należy skorzystać z istniejącego porównania owijki rdzenia z siatką podtrzymującą w celu rozróżnienia komponentów przed złożeniem zamówienia.

Przelicz masę rolki na metr na element cięty podlegający kontroli

Dla jednolitego paska wełny dostarczanego zgodnie z uzgodnioną masą liniową:

Masa wełny na cięty element = długość cięcia × masa wełny na jednostkę długości.

Tylko jako przykład arytmetyczny: pasek określony jako 200 g/m i przycięty do 0,60 m zawiera nominalnie 120 g wełny. Liczby te są hipotetyczne, nie stanowią standardowej specyfikacji BSTFLEX ani zalecanej ilości dla tłumika. Orientacja cięcia, pokrycie i ostateczne dopasowanie nadal wymagają zatwierdzenia.

Dla paska o stałej użytecznej szerokości, masę powierzchniową można również obliczyć, dzieląc gramy na metr przez szerokość w metrach. Wynik ten wyraża się w g/m², a nie kg/m³. Ani masa liniowa, ani powierzchniowa nie jest tym samym, co zainstalowana gęstość nasypowa.

Należy uzgodnić długość próbki i metodę postępowania przy pomiarach przychodzących. Akceptowalna średnia dla całej szpuli nie dowodzi, że każdy krótki odcinek zawiera wymaganą ilość. Należy ustalić plan pobierania próbek i limity odpowiednie dla operacji cięcia oraz oddzielnie uwzględnić każdą warstwę wspierającą.

Dopasuj dane termiczne do dostarczonej wełny

Dla wysokotemperaturowego wypełnienia tłumika z wełny ze stali nierdzewnej, należy podać trwałe warunki pracy, krótkotrwałe szczyty oraz miejsce, w którym mierzone są temperatury. Należy uwzględnić zamierzony cykl pracy oraz narażenie na działanie gazów lub kondensatu.

Należy zapytać, co reprezentuje proponowana klasa materiału i czy dowody dotyczą samej wełny, czy innej formy materiału. Klasa dla litego metalu, tkaniny wspierającej lub innej konstrukcji włóknistej nie jest automatycznie klasą dla dostarczonego zespołu wypełnienia.

Istniejący przewodnik po wypełnieniach tłumików z wełny ze stali nierdzewnej obejmuje szersze kwestie serwisowe. W specyfikacji zakupowej należy powiązać wybrany gatunek z uzgodnionymi wymaganiami operacyjnymi i walidacyjnymi, zamiast używać jednej liczby temperatury dla każdego zamówienia.

Zapewnij kontroli odbiorczej zdefiniowaną podstawę akceptacji

Inspekcja powinna weryfikować zatwierdzoną specyfikację, a nie rozstrzygać przy odbiorze towaru, jakiego materiału potrzebuje fabryka. Uzgodnij wymagane dokumenty, warunki pomiaru i limity akceptacji przed rozpoczęciem dostaw produkcyjnych.

Należy odróżnić niezgodność ze specyfikacją od zmiany w planowanym zastosowaniu. Materiał dostarczony prawidłowo według starego rysunku może nadal wymagać nowej walidacji, gdy zmieni się geometria rdzenia, obciążenie układu wydechowego lub otaczające wypełnienie akustyczne.

Porównaj koszt zatwierdzonej części, a następnie kontroluj zmiany

Rolkę materiału i gotowy rękaw należy porównywać po uwzględnieniu zużytej wełny na zatwierdzony tłumik, wydajności użytkowej, cięcia, formowania, elementów wspomagających i inspekcji. Niższa cena za kilogram nie oznacza niższego kosztu elementu.

Zatwierdź montaż próbny pod kątem dopasowania, retencji i wymagań akustycznych programu wydechowego. Zapisz referencję materiału, ilość wełny i układ warstw powiązane z zaakceptowanym wynikiem. Sama deklaracja stopu nie potwierdza wydajności gotowego tłumika.

W przypadku zamówień powtarzalnych uzgodnij, które zmiany wymagają powiadomienia lub ponownego zatwierdzenia. Mogą one obejmować stop, grubość włókna, metodę łączenia, masę liniową, tkaninę wspomagającą i wymiary elementu. Zachowaj zgodność referencji próbki, rewizji rysunku i specyfikacji opakowania ze zwolnionym zamówieniem.

Pytania dotyczące zakupu wełny nierdzewnej

Czy wygłuszenie tłumika z wełny nierdzewnej to to samo co wygłuszenie tłumika z wełny ze stali nierdzewnej?

Nazwy te mogą odnosić się do tej samej rodziny materiałów, ale żadna z nich nie określa stopu, gatunku włókna ani formy dostawy. Porównaj te pola, zanim uznasz oferty za równoważne.

Czy cięższa rolka wełny ze stali nierdzewnej zapewnia więcej użytkowego wypełnienia?

Bezpośrednio porównywalna jest tylko ilość materiału netto. Tara szpuli, szerokość, masa na metr i wymagane wymiary cięcia decydują o tym, ile użytkowego materiału trafi do części produkcyjnych. Porównaj zarówno ilość, jak i zatwierdzoną konstrukcję.

Czy wełna musi być wykonana z tego samego stopu co wspomagająca ją siatka?

Niekoniecznie. Są to osobne składniki, które muszą być zgodne z zatwierdzoną specyfikacją zespołu. Identyfikuj każdy materiał niezależnie, zamiast stosować oznaczenie siatki do całego elementu.

Zapytaj o ofertę na materiał, rolkę lub rękaw na rdzeń

Wyślij do BSTFLEX wymagany stop lub istniejącą referencję materiału, specyfikację włókna, formę dostawy i ilość zamówienia. W przypadku materiału w rolkach dodaj szerokość użytkową, ilość netto i wszelkie wymagania dotyczące masy liniowej. W przypadku przygotowanych elementów dołącz wymiary rdzenia, długość krycia i układ warstw.

Określ warunki pracy i dokumenty potrzebne do zatwierdzenia próbki lub dostawcy. Nieznane wymagania można oznaczyć do opracowania; nie należy ich zastępować niepotwierdzonymi założeniami materiałowymi.

Użyj wypełnienia wydechu z wełny ze stali nierdzewnej jako opcji materiałowej lub omów rysunki i wymagania dotyczące zamówień powtarzalnych poprzez usługę produkcji wypełnień tłumików OEM BSTFLEX. Inne rodziny materiałów i elementy są dostępne w gamie produktów Wypełnienia tłumików.
