Przewodnik po materiałach osłon termicznych układu wydechowego ze stali nierdzewnej (304, 321, 316 i 430)

Stal nierdzewna jest jednym z najczęściej stosowanych materiałów osłony termiczne układu wydechowego Ponieważ oferuje doskonałą równowagę między odpornością na ciepło, trwałością, ceną i podatnością na formowanie. Ten poradnik wyjaśnia, jak wybrać odpowiedni gatunek stali nierdzewnej do danego zastosowania (turbina, rura spustowa, katalizator, kolektor), jak struktura osłony termicznej wpływa na wydajność oraz jakie informacje należy przygotować do szybkiej wyceny OEM.

BSTFLEX produkuje pełną gamę rozwiązań w zakresie osłon termicznych układu wydechowego (arkusze, panele formowane, osłony tłoczone, maty barierowe, tuleje, taśmy, osłony turbosprężarek i wiele innych). Jeśli potrzebujesz gotowego rozwiązania lub indywidualnego rozwiązania, zacznij tutaj: Poznaj serię osłon termicznych układu wydechowego .

1) Gdzie stosuje się osłony termiczne układu wydechowego ze stali nierdzewnej

Osłony termiczne ze stali nierdzewnej są powszechnie stosowane wszędzie tam, gdzie zachodzi potrzeba zmniejszenia ciepło promieniowania od elementów układu wydechowego i chroń pobliskie okablowanie, węże, czujniki, części plastikowe i panele nadwozia. Typowe strefy nagrzewania obejmują:

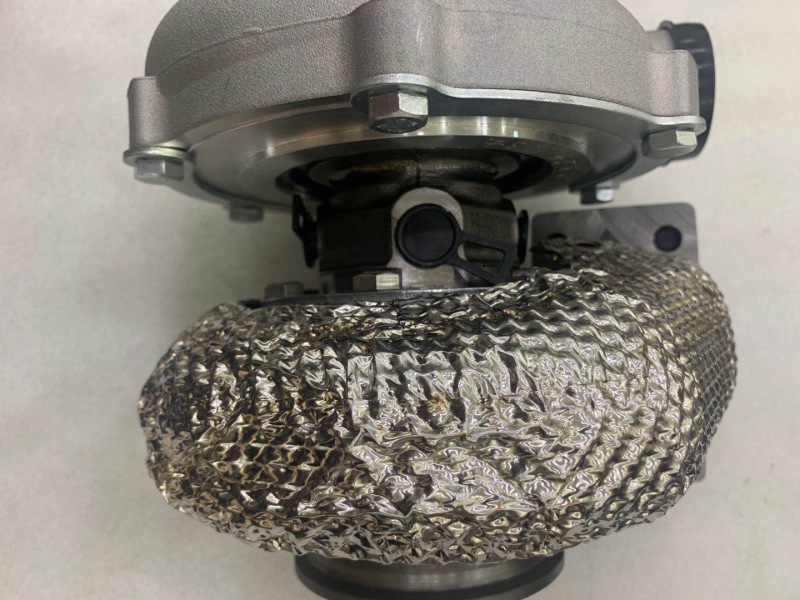

• Turbosprężarka strona gorąca :wysokie ciepło promieniowania + cykle termiczne
• Rura spustowa : szczelne opakowanie, utrzymywanie temperatury podczas pracy
• Katalizator :długotrwałe nagrzewanie i wysoka temperatura powierzchni
• Kolektor wydechowy : częste cykle nagrzewania/chłodzenia i wibracje
• Zarządzanie ciepłem podwozia : podłoga, tunel, ochrona przewodów paliwowych/hamulcowych

2) Co tak naprawdę redukuje ciepło: szczelina powietrzna, konstrukcja powierzchni i konstrukcja wielowarstwowa

Szczelina powietrzna (najważniejsza dla ciepła promieniowania)

Do kontroli ciepła promieniowania, tworzenia i utrzymywania stabilnego szczelina powietrzna Odległość między źródłem ciepła a osłoną jest często najważniejszym czynnikiem wpływającym na wydajność. Podkładki dystansowe, wsporniki lub wytłoczone wzory pomagają utrzymać stały odstęp nawet przy wibracjach.

Panele tłoczone/dołkowane

Tłoczenie zwiększa sztywność i zapobiega zapadaniu się panelu w gorący element. Może również redukować brzęczenie/grzechotanie i poprawiać trwałość poprzez rozprowadzanie obciążeń wibracyjnych.

Osłony termiczne jednowarstwowe i wielowarstwowe (z warstwą izolacyjną)

Pojedyncza blacha ze stali nierdzewnej może odbijać i blokować promieniowanie cieplne. W bardziej wymagających strefach wielowarstwowa osłona termiczna (okładzina ze stali nierdzewnej + rdzeń izolacyjny + opcjonalnie podkład) może dodatkowo zmniejszyć przenikanie ciepła, jeśli pozwala na to przestrzeń.

3) Wybór gatunku stali nierdzewnej (logika decyzji kupującego)

Wybór stali nierdzewnej to przede wszystkim intensywność temperatury , cykle termiczne , środowisko korozyjne (sól drogowa, morska, chemikalia) i wymagana formowalność do tarcz tłoczonych lub formowanych.

Jeśli w Twoim zastosowaniu regularnie występują obciążenia przekraczające typowe ograniczenia osłony ze stali nierdzewnej, rozważ zastosowanie stopów niklu (np. Alloy 625) w strefach największego nagrzewania się turbosprężarki/rury spustowej: Osłona termiczna ze stopu 625 (Inconel 625) .

4) Formy produktów z osłoną termiczną ze stali nierdzewnej (co można znaleźć)

• Arkusze osłonowe / arkusze barierowe :płaskie arkusze lub wzory cięte na wymiar
• Panele formowane / tłoczone :osłony dopasowane do uchwytów i geometrii montażu
• Panele tłoczone :wzory dołków zapewniające sztywność i stabilność szczeliny powietrznej
• Bariery z izolacją : okładzina ze stali nierdzewnej + rdzeń izolacyjny zapewniający lepszą redukcję ciepła
• Rękawy / owijki / taśmy termoizolacyjne :rozwiązania ochronne do rur, węży lub stref lokalnych

5) Lista kontrolna dla kupującego: Co wysłać, aby uzyskać szybką wycenę

• Miejsce zastosowania: turbosprężarka / rura spustowa / katalizator / kolektor / podwozie
• Dostępna przestrzeń i ograniczenia montażowe (zdjęcia są dopuszczalne)
• Wymiary obszaru chronionego docelowego i preferowany zasięg
• Preferowana konstrukcja: arkuszowa / panel formowany / tłoczona / wielowarstwowa z warstwą izolacyjną
• Docelowa ilość i etap projektu (prototyp czy produkcja masowa)
• Rysunki/CAD (jeśli dostępne) i notatki dotyczące temperatury instalacji (jeśli dostępne)

Skontaktuj się z BSTFLEX (Wyślij rysunek do wyceny)

Często zadawane pytania

Jaki gatunek stali nierdzewnej jest najlepszy na osłonę termiczną układu wydechowego?

W wielu zastosowaniach układu wydechowego, stal 304 to ekonomiczny wybór. W przypadku wyższych temperatur i cykli termicznych (szczególnie w pobliżu turbosprężarki/rury spustowej), powszechnie wybiera się stal 321. Jeśli priorytetem jest odporność na korozję (sól drogowa lub ekspozycja na czynniki morskie), preferowany może być materiał 316.

Czy tłoczenie poprawia właściwości termoizolacyjne?

Tłoczenie przede wszystkim poprawia sztywność i pomaga utrzymać szczelinę powietrzną podczas wibracji. Ponieważ stabilna szczelina powietrzna ma kluczowe znaczenie dla kontroli ciepła promieniowania, wzory tłoczone mogą poprawić rzeczywistą wydajność i trwałość.

Osłona termiczna jednowarstwowa czy z warstwą izolacyjną: jak wybrać?

Jednowarstwowe osłony ze stali nierdzewnej sprawdzają się w ograniczonej przestrzeni i umiarkowanym poziomie ciepła. Wielowarstwowe osłony z warstwą izolacyjną stosuje się, gdy wymagana jest większa redukcja ciepła i jest wystarczająco dużo miejsca na dodanie rdzenia izolacyjnego.

Jakich informacji potrzebuję, aby wycenić osłonę termiczną ze stali nierdzewnej?

Udostępnij lokalizację zastosowania, wymiary, preferowany gatunek stali nierdzewnej (jeśli określono), docelową ilość oraz wszelkie rysunki/zdjęcia. Jeśli dysponujesz danymi dotyczącymi temperatury lub docelową temperaturą powierzchni, dołącz je, aby szybciej uzyskać zalecenia dotyczące materiałów i konstrukcji.
